Perbedaan antara katup kupu -kupu garis tengah danKatup kupu -kupu eksentrik
1. Struktur dan Prinsip Dasar

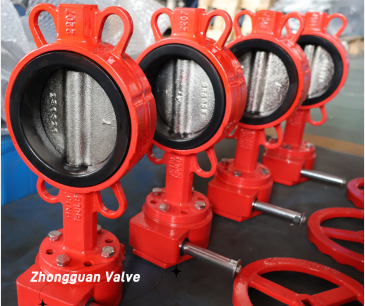

Itukatup kupu -kupu tengahdirancang secara simetris, dengan sumbu tengah pelat katup bertepatan dengan sumbu pipa. Ini mencapai penyegelan dengan deformasi kompresi kursi katup elastis (biasanya karet). Strukturnya sederhana dan biaya manufaktur rendah, tetapi pelat katup akan selalu bergesekan dengan kursi katup selama proses pembukaan dan penutupan, yang cenderung dipakai. Katup kupu -kupu eksentrik meningkatkan cacat ini melalui desain offset aksial (eksentrik tunggal, eksentrik ganda atau triple eksentrik): eksentrik tunggal menggerakkan poros berputar dari garis tengah permukaan penyegelan; Eksentrik ganda menambahkan offset aksial atas dasar ini; Triple Eksentrik lebih lanjut mengadopsi desain penyegelan permukaan miring, memungkinkan pelat katup terlepas dari kontak pada saat pembukaan, secara signifikan mengurangi keausan.
2. Perbandingan kinerja dan skenario aplikasi
Katup kupu-kupu mid-line cocok untuk media bersih seperti air dan udara dengan tekanan ≤1.6mpa dan suhu di bawah 120 ℃. Ini biasanya digunakan dalam membangun sistem pasokan air dan drainase dan sistem HVAC. Kursi katup karet memiliki umur sekitar 2-3 tahun dalam kondisi pembukaan dan penutupan yang sering. Dalam katup kupu-kupu eksentrik, tipe eksentrik ganda dapat menangani media yang mengandung partikel jejak (seperti pengolahan air limbah), dengan umur hingga 5-8 tahun; Tiga tipe eksentrik menggunakan pasangan penyegelan logam (seperti stainless steel + keras paduan), dengan peringkat tekanan PN40 dan batas suhu 650 ℃, dan sangat cocok untuk kondisi kerja bertekanan tinggi dan suhu tinggi di pembangkit listrik dan industri petrokimia, dengan hidup hingga 10 tahun.
3. Analisis Ekonomi Pemilihan Model
Mengambil katup DN300 sebagai contoh, harga katup kupu -kupu garis tengah adalah sekitar 2.000 - 5.000 yuan, sedangkan harga katup kupu -kupu eksentrik tiga yang disegel setinggi 20.000 - 50.000 yuan. Namun, mempertimbangkan biaya pemeliharaan: katup garis tengah mungkin perlu diganti setiap tahun di lingkungan industri, sedangkan katup eksentrik tiga yang disegel dapat digunakan terus menerus selama 5 tahun tanpa pemeliharaan. Untuk sistem industri dengan lebih dari 10.000 operasi pembukaan dan penutupan per tahun atau korosivitas medium yang kuat, total biaya siklus hidup dari katup kupu-kupu eksentrik tiga yang disegel sebenarnya lebih rendah. Direkomendasikan agar sistem sipil biasa memilih jenis garis tengah, sementara sistem industri dengan produksi berkelanjutan harus memprioritaskan desain tiga seal. Produk Zh -guan Valve telah memperpanjang masa pakai katup kupu-kupu garis tengah hingga 5 tahun melalui desain yang dioptimalkan dan pemrosesan yang tepat, dan katup kupu-kupu yang disegel tiga dapat mencapai 15 tahun, secara signifikan mengurangi biaya penggunaan keseluruhan untuk pengguna.
