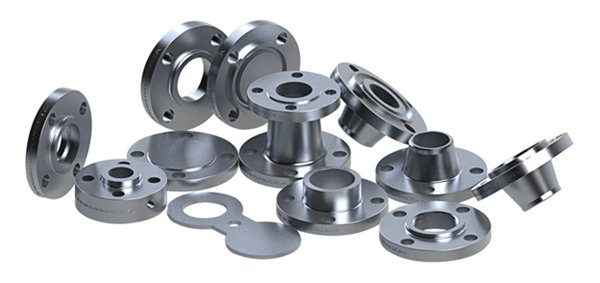

Apa itu Koneksi Flange?
Sambungan flensa adalah metode sambungan yang banyak menggunakan sambungan mekanis yang dapat dilepas. Seringkali menggunakan sepasang flensa, paking penyegel, serta baut dan mur untuk menyambungkan pipa, katup, atau peralatan secara erat.
Prinsip utamanya adalah:menggunakan kekuatan pengencangan baut untuk menekan paking penyegel di antara flensa, sehingga melindungi cairan (cairan atau gas) agar tidak bocor.

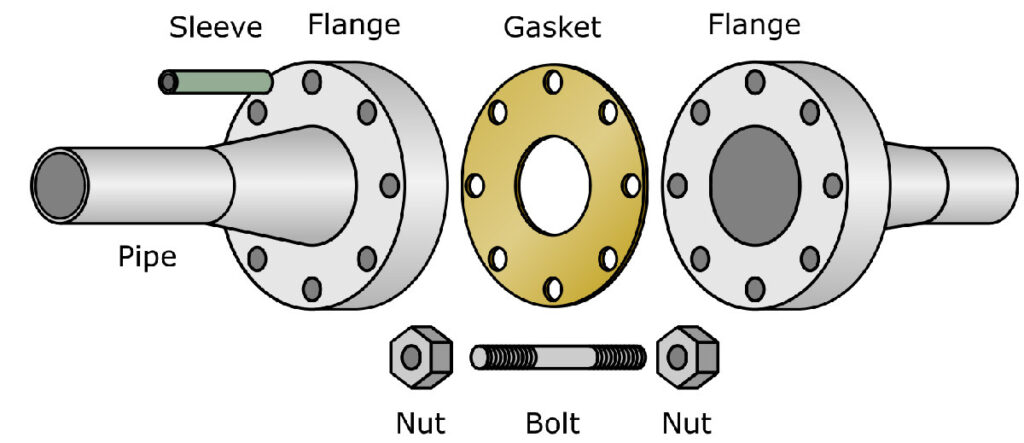

Sambungan flensa tipikal mencakup empat bagian utama berikut:
Flens: Bagian berbentuk cakram yang diikatkan ke ujung pipa atau port peralatan, biasanya dengan lubang baut.
Penyegelan paking: Ditempatkan di antara permukaan penyegelan dua flensa, ditekan untuk membuat penyegelan.
Baut dan Mur: Masuk melalui lubang baut pada flensa untuk memberikan gaya cengkeraman.
Menyegel Wajah: Permukaan flensa yang mendekati paking; itu datang dalam tipe yang berbeda (misalnya, wajah terangkat, wajah pria/wanita, dll.).
Keuntungan Utama:
Keuntungan tinggi dan penyegelan yang kokoh: Memenuhi syarat menangani tekanan tinggi, suhu tinggi, atau media erosif.
Pembongkaran dan perawatan yang mudah: Sambungan dapat dibuka dengan mudah untuk pembersihan pipa, pemeriksaan peralatan, atau penggantian suku cadang.
Substitusi yang baik: Flensa mematuhi standar nasional (misalnya GB), standar industri kimia (misalnya HG), standar industri mekanik (misalnya JB), dan standar internasional (misalnya ANSI/ASME, DIN). Produk dari produsen yang berbeda dapat diganti-ganti dengan syarat mematuhi standar yang sama.
Aplikasi Umum:
Rekayasa saluran pipa: Menghubungkan pipa ke pipa, pipa ke katup, dan pipa ke pompa.
Wadah bertekanan: Perlengkapan untuk lubang got dan lubang tangan pada bejana reaksi dan wadahnya.
Titik koneksi: Sambungan saluran masuk dan keluar alat penekan, dan sambungan antara selubung saluran dan selubung penukar panas.
Sistem manufaktur dan utilitas umum: Minyak, bahan kimia, gas alam, pengolahan air, sistem pemanas, dan sebagainya.
Perbandingan Sederhana dengan Cara Koneksi Lainnya:
Dibandingkan dengan pengelasan: Sambungan flensa dapat dilepas, namun harganya lebih mahal dan dapat menimbulkan kemungkinan titik kebocoran tambahan.
Dibandingkan dengan koneksi berulir: Sambungan flensa dapat menahan tekanan yang lebih tinggi dan beradaptasi dengan diameter pipa yang lebih besar, namun pemasangannya lebih rumit dan membutuhkan lebih banyak ruang.
Ringkasan Sederhana: Bila ada persyaratan untuk menahan tekanan tinggi, menangani diameter pipa yang besar, atau memerlukan pembongkaran yang sering untuk diservis, sambungan flensa biasanya merupakan metode favorit. Contoh paling umum adalah kopling pada pipa air pemadam kebakaran atau pipa uap pabrik yang menyorot "cakram terangkat" dan dipasang dengan baut berbentuk lingkaran.
