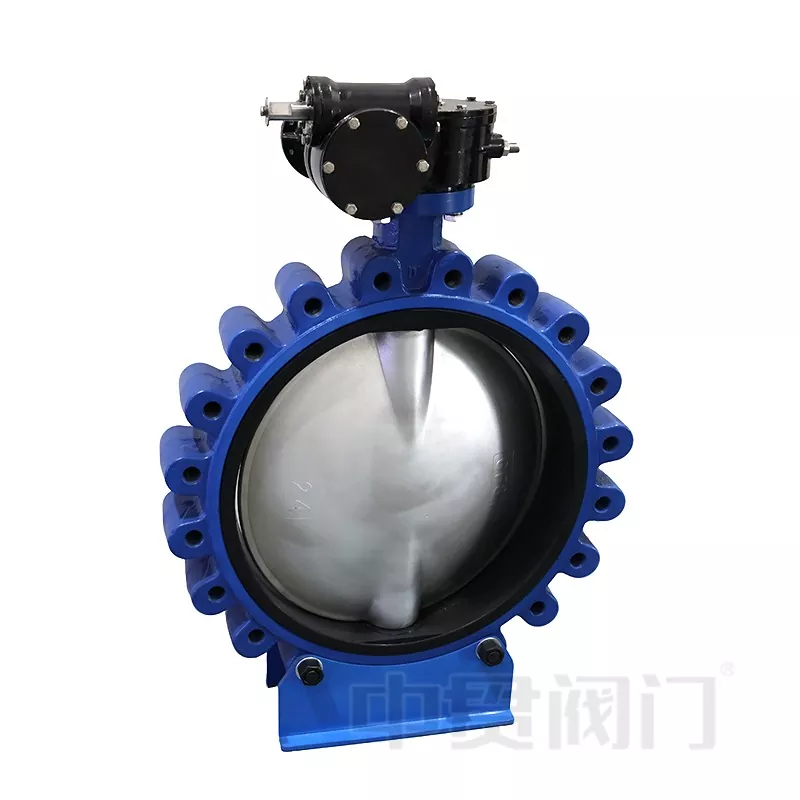

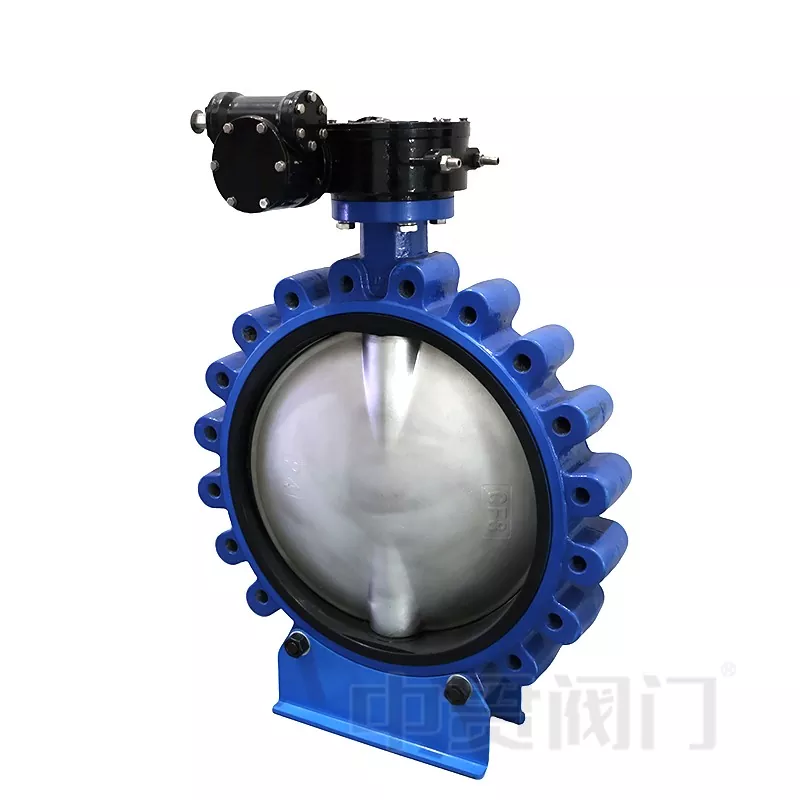

Katup Kupu-kupu Tipe Lug Zhongguandirancang untuk sistem perpipaan yang memerlukan pemasangan fleksibel, penghentian yang andal, dan perawatan yang mudah. Sebagai struktur katup kupu-kupu garis tengah, biasanya dipilihpengolahan air, sirkulasi HVAC, jaringan pipa industri, dan aplikasi di mana katup perlu dilepas atau diservis tanpa mempengaruhi pengaturan pipa secara keseluruhan.
Dibandingkan dengan katup kupu-kupu wafer,desain sambungan lugmenggunakan lubang berulir pada badan katup untuk memungkinkan fiksasi flensa independen. Struktur ini sangat cocok untuk instalasi end-of-line, bagian isolasi peralatan, dan jaringan pipa yang salah satu sisi sambungannya mungkin perlu dilepas selama pemeliharaan.
Badan katup dapat dibuat daribesi ulet, GGG50, baja tahan karat, atau baja karbon sesuai dengan kebutuhan tekanan, karakteristik medium, dan kondisi korosi. Struktur lug mendistribusikan tegangan sambungan melalui beberapa titik pemasangan, meningkatkan stabilitas pemasangan pada pipa yang terkena getaran atau pengoperasian yang sering.
Cakram ini mengadopsi desain melingkar yang kompak dan berputar sekitar 90° antara posisi terbuka penuh dan tertutup penuh. Cakram baja tahan karat atau bahan lain yang kompatibel dapat dipilih sesuai dengan media pipa untuk meningkatkan ketahanan terhadap korosi dan kinerja servis.
Batang katup mentransfer torsi operasi antara aktuator dan cakram. Susunan poros terpusat mengurangi kompleksitas struktural dan mendukung kelancaran pengoperasian dengan metode penggerak manual, pneumatik, atau elektrik.
EPDM, NBR, PTFE, dan bahan penyegel lainnya dapat dipilih sesuai dengan medianya. EPDM umumnya digunakan untuk aplikasi berbasis air, NBR cocok untuk kondisi yang berhubungan dengan minyak, sedangkan PTFE dipertimbangkan untuk persyaratan ketahanan kimia yang lebih kuat.
Dalam sistem pasokan air dan air limbah, katup kupu-kupu lug biasanya dipilih karena strukturnya yang kompak dan karakteristik perawatannya yang mudah. Konfigurasi kursi EPDM sering digunakan untuk air tawar, limbah, dan sistem sirkulasi air umum yang persyaratan kompatibilitas bahan kimianya sedang.
Saluran pipa HVAC dan pendingin industri biasanya memerlukan operasi pembukaan dan penutupan yang sering. Desain putar 90°, torsi pengoperasian rendah, dan panjang pemasangan yang ringkas membuat katup kupu-kupu lug cocok untuk sistem kontrol sirkulasi dengan ruang pemasangan terbatas.
Untuk pipa industri yang mengandung media korosif atau khusus, konfigurasi katup harus dipilih sesuai dengan kompatibilitas kimia antara bahan dudukan dan media. Kursi berbasis PTFE dapat dipertimbangkan untuk lingkungan kimia yang lebih kuat, sedangkan bahan NBR dan FKM digunakan untuk aplikasi yang berhubungan dengan minyak.
Sistem kelautan dan energi sering kali memerlukan katup dengan ketahanan terhadap korosi dan akses perawatan yang mudah. Struktur sambungan lug memungkinkan isolasi dan penggantian pipa yang lebih mudah di mana ruang perawatan terbatas.
Selama pengoperasian, cakram berputar mengelilingi sumbu batang katup. Ketika katup terbuka penuh, cakram sejajar dengan arah aliran pipa, mengurangi hambatan dan memungkinkan media melewatinya dengan hambatan minimal.
Saat menutup, cakram berputar kira-kira 90° dan menekan dudukan penyegel untuk menghentikan aliran. Tergantung pada desain katup dan bahan penyegel, kinerja penghentian dua arah dapat dicapai.
Untuk aplikasi throttling, posisi disc dapat diatur antara posisi terbuka dan tertutup.
| Perbandingan | Katup Kupu-Kupu Tipe Lug | Katup Kupu-Kupu Wafer |
|---|---|---|
| Metode Koneksi | Lubang lug berulir memungkinkan fiksasi flensa independen | Dipasang di antara dua flensa menggunakan baut tembus |
| Pemeliharaan | Cocok untuk sistem yang memerlukan pelepasan katup atau pemasangan saluran akhir yang lebih mudah | Lebih cocok untuk instalasi pipa standar |
| Ruang Instalasi | Desain ringkas dengan fleksibilitas koneksi yang lebih kuat | Ringan dan umum digunakan di mana ruang terbatas |
| Aplikasi Khas | Pengolahan air, HVAC, jaringan pipa industri, sistem yang sensitif terhadap pemeliharaan | Jaringan pipa air umum dan utilitas |
Zhejiang Zhongguan Valve Pembuatan Co, Ltd.telah berfokus pada manufaktur katup selama lebih dari 19 tahun, dengan sumber daya produksi berlokasi di Tianjin dan Wenzhou, Zhejiang. Perusahaan memproduksikatup kupu-kuputermasuk tipe wafer, lug, U-section, dan flensa, dengan diameter produksi utama berkisar dari DN40 hingga DN1600.
Proses pembuatannya meliputi perakitan katup, pengujian tekanan, pemasangan dudukan katup, pemasangan selongsong poros, dan penandaan produk. Zhongguan menyediakan diperlukansertifikat ISOuntuk katup yang diproduksi dan dapat menyediakanKursi katup bersertifikat WRASbila diperlukan.
Masa pakai katup kupu-kupu lug terutama dipengaruhi oleh kondisi pengoperasian, termasuk karakteristik media, suhu, perubahan tekanan, frekuensi pengoperasian, dan kualitas pemasangan. Memilih bahan penyegel yang kompatibel dan menjaga kondisi pengoperasian yang tepat membantu mengurangi keausan dini pada komponen penyegel.
Ya. Katup Kupu-kupu Tipe Lug dapat dioperasikan dengan pegangan manual, operator roda gigi, aktuator pneumatik, atau aktuator listrik sesuai dengan persyaratan kontrol pipa. Pemilihan aktuator harus sesuai dengan kebutuhan torsi katup, frekuensi pengoperasian, dan sistem otomasi.
Informasi yang diperlukan biasanya mencakup ukuran katup, peringkat tekanan, standar sambungan, media pipa, kisaran suhu, persyaratan material dudukan, dan persyaratan aktuator. Detail ini membantu menentukan konfigurasi katup yang sesuai dan menghindari pemilihan material yang salah.
Pencegahan kebocoran bergantung pada pemilihan katup yang benar, bahan penyegel yang sesuai, pemasangan yang benar, dan pemeriksaan rutin. Penyelarasan pipa, kondisi sambungan flensa, dan partikel asing di sekitar permukaan penyegelan harus diperiksa selama pemasangan untuk menjaga kinerja penyegelan.
