Panduan Inti untuk Pemilihan Metode Koneksi Katup Kupu -kupu

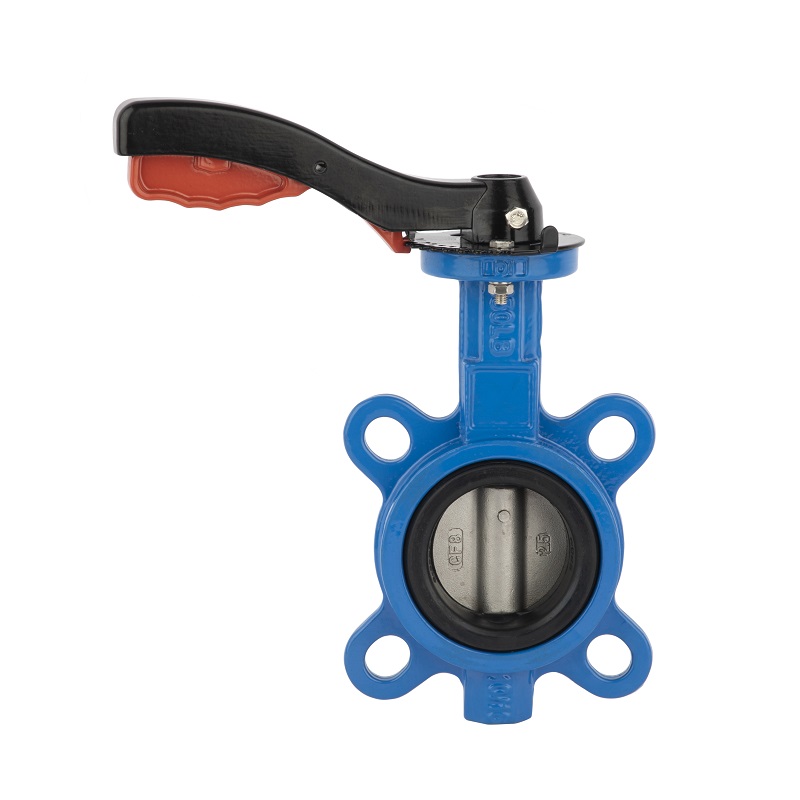

1. Kue wafer
Keuntungan inti: Struktur tipis (30%~ 50%lebih tipis dari jenis flensa) dan dengan ringan (pengurangan berat 20%~ 40%)
Skenario yang diperlukan: Biasanya digunakan dalam jaringan pipa yang dibatasi ruang (proyek interlayer/renovasi peralatan).
Aplikasi Khas: Pipa air sirkulasi AC sentral, dan pipa utama penyiram api (PN10 ~ 16)

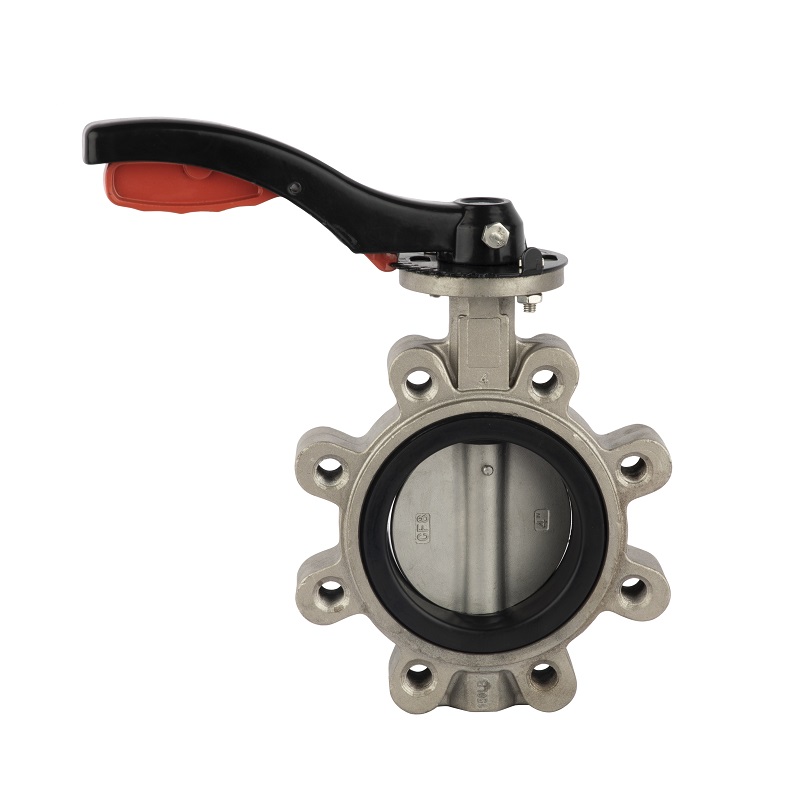

2. Lug
Keuntungan inti: isolasi tekanan ujung tunggal, baut sisi tunggal yang dapat dilepas
Skenario yang diperlukan: Tes/pemeliharaan tekanan tersegmentasi (pasokan air zonasi), pemasangan pipa vertikal
Aplikasi tipikal: katup outlet pompa pasokan air sekunder, sistem pendingin air katup tersegmentasi (PN10)

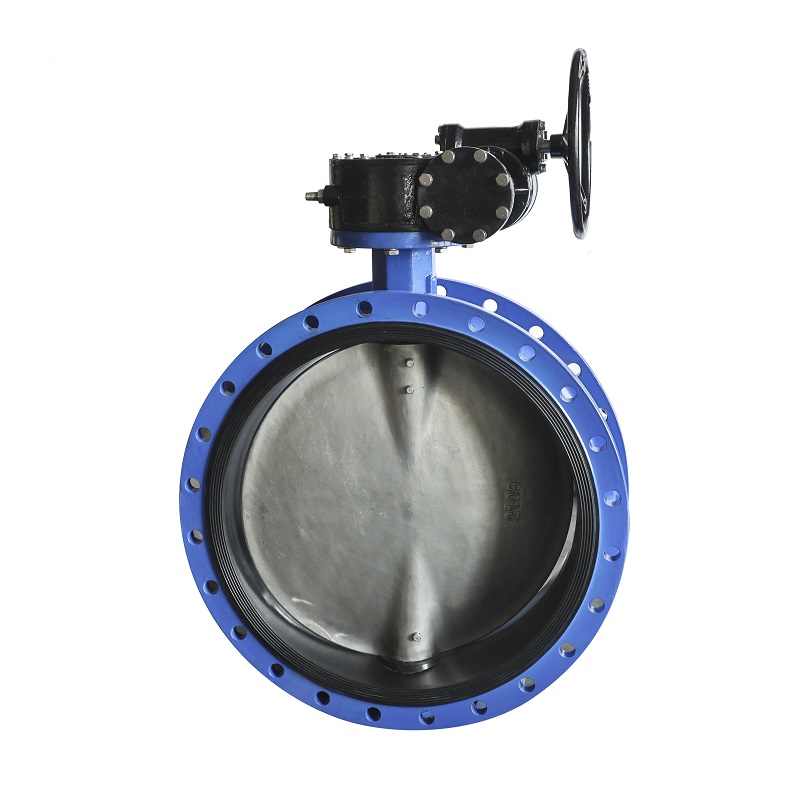

3. Flanged
Keuntungan inti: Keandalan penyegelan tertinggi, resistensi terhadap tegangan dan deformasi pipa
Skenario yang diperlukan: sering dibongkar dan pembersihan (katup backwash tangki filter), persyaratan kebocoran tinggi (pipa proses makanan pabrik makanan)
Aplikasi Khas: Pipa Dosis Perawatan Limbah, Pipa Pengiriman Air Murni Farmasi (PN6 ~ 16)
4. U-bagian
Keuntungan Inti:
▶ ️ Lindungi cincin segel lunak (mencegah kegagalan ekstrusi)
▶ ️ Pertahankan keuntungan ringan dari jenis klem (30% ~ 50% biaya lebih rendah)
Skenario yang diperlukan:
▶ ️ EPDM/PTFE Soft Seal Valve
▶ ️ Sering dibongkar dan pembersihan saluran pipa (pembersihan CIP)
▶ ️ permukaan instalasi flensa yang tidak rata
Aplikasi Khas: Makanan dan farmasi pipa CIP farmasi, katup DN300+ di pabrik pengolahan air
Kiat Seleksi: Pilih U-FLANG untuk perlindungan penyegelan prioritas, pilih jenis klem untuk sensitivitas biaya ruang, pilih jenis lug untuk isolasi titik akhir, dan gunakan jenis flensa untuk skenario pemeliharaan frekuensi tinggi.
