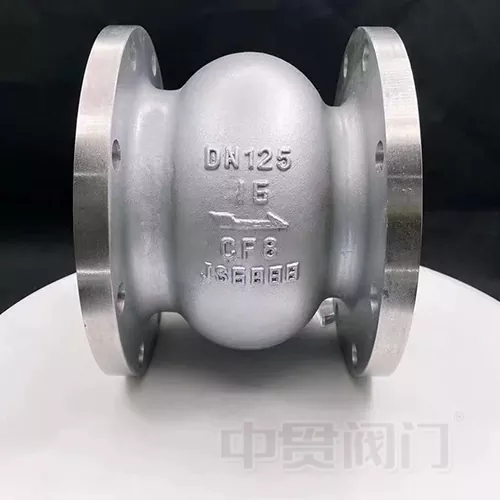

Katup Periksa Tipe Angkat

Lift Type Check Valve adalah katup otomatis yang fungsi intinya memungkinkan aliran medium searah dan mencegah aliran balik. Ini banyak digunakan di berbagai sistem perpipaan industri dan kota dan merupakan komponen kunci untuk memastikan stabilitas tekanan sistem dan keamanan peralatan.Katup Zhongguan, produsen yang berspesialisasi dalam katup selama 19 tahun, memproduksi katup periksa angkat yang secara ketat mematuhi standar internasional. Memanfaatkan keunggulan rantai pasokannya di seluruh Tiongkok, perusahaan memilih material berkualitas tinggi yang sesuai untuk berbagai kondisi pengoperasian, menyeimbangkan rasionalitas struktural dan kemudahan penggunaan. Spesifikasi yang disesuaikan tersedia untuk memenuhi kebutuhan pelanggan tertentu.

Katup periksa angkat kami menggunakan struktur cakram katup yang bergerak secara vertikal, menghilangkan desain yang berlebihan dan mengoptimalkan tata letak jalur aliran. Dibandingkan dengan katup periksa tradisional, katup ini menawarkan respons pembukaan dan penutupan yang lebih presisi, kinerja penyegelan yang lebih stabil, dan kehilangan hambatan aliran yang lebih rendah. Katup ini cocok untuk berbagai media termasuk air, uap, minyak, dan cairan korosif, menjadikannya salah satu katup periksa paling hemat biaya di pasaran.

Prinsip Kerja Produk

Katup Periksa Tipe Pengangkat Katup Zhongguan beroperasi berdasarkan efek sinergis dari tekanan fluida dan struktur mekanis. Ini mencapai kontrol pembukaan dan penutupan otomatis tanpa kekuatan manual atau eksternal. Proses spesifiknya adalah sebagai berikut:

1. Aliran Maju: Ketika media mengalir maju sepanjang pipa, tekanan fluida melebihi berat cakram katup dan gaya pegas, mendorong cakram katup secara vertikal ke atas, menciptakan jalur aliran yang mulus antara dudukan katup dan cakram katup, sehingga media dapat lewat dengan lancar;

2. Reverse Cut-off: Ketika aliran medium berhenti atau terjadi tren aliran terbalik, tekanan fluida menghilang. Di bawah aksi gabungan dari beratnya sendiri dan gaya pemulih pegas, cakram katup turun dengan cepat dan vertikal, menempel erat pada dudukan katup untuk mencapai segel dan mencegah aliran balik medium.

3. Jaminan Stabilitas: Desain berbantuan pegas mempercepat kecepatan penutupan cakram katup, mengurangi palu air, dan menghindari keausan yang disebabkan oleh benturan antara cakram katup dan dudukan katup, memperpanjang umur produk dan memastikan pengoperasian sistem pipa yang stabil dalam jangka panjang.

Fitur Produk Inti

Kami secara konsisten memprioritaskan kondisi pengoperasian aktual, menggabungkan berbagai teknologi praktis ke dalam desain dan produksi Katup Periksa Tipe Angkat kami. Hal ini menghasilkan fitur inti berikut yang membedakannya dari produk sejenis biasa:

• Pembukaan dan Penutupan yang Tepat: Struktur pengangkat aksial linier memastikan respons pembukaan dan penutupan yang cepat, menghilangkan kemacetan dan penundaan, secara efektif menghilangkan palu air, dan membuatnya cocok untuk operasi start-stop pompa yang sering;

• Penyegelan yang Andal: Memanfaatkan desain permukaan penyegelan komposit logam-elastomer, kinerja penyegelan stabil, dengan kontrol kebocoran jangka panjang di bawah 0,01 L/mnt·m, dan tingkat keausan jauh lebih rendah daripada katup periksa tradisional;

• Resistensi Aliran Rendah: Desain saluran aliran yang dioptimalkan mengurangi hilangnya resistensi selama aliran media, dengan kehilangan tekanan tidak melebihi 0,15 bar pada aliran terukur, berkontribusi terhadap konservasi energi sistem dan pengurangan konsumsi;

• Perawatan yang Nyaman: Desain struktur modular menghilangkan kebutuhan untuk membongkar flensa pipa untuk perawatan rutin. Teknisi dapat menyelesaikan lebih dari 90% pekerjaan pemeliharaan melalui port inspeksi teratas, sehingga secara signifikan mempersingkat waktu pemeliharaan dan mengurangi biaya pemeliharaan;

• Kompatibilitas luas: Bahan dan spesifikasi dapat disesuaikan untuk beradaptasi dengan tekanan, suhu, dan kondisi media yang berbeda, mencakup berbagai diameter nominal dari DN15 hingga DN300, dan peringkat tekanan dari 1,6MPa hingga 4,0MPa, memenuhi kebutuhan pengadaan di berbagai bidang.

Keunggulan Teknis Produk

I. Keuntungan Desain Struktural

Desain struktural Lift Type Check Valve kami, dikombinasikan dengan pengalaman industri selama 19 tahun dan umpan balik dari berbagai kondisi pengoperasian, telah mengalami optimalisasi multi-dimensi, sehingga menghasilkan keunggulan teknis yang berbeda:

Struktur Pembukaan dan Penutupan Linier: Memanfaatkan desain pengangkatan aksial untuk cakram katup, dibandingkan dengan katup periksa ayun tradisional, ini secara efektif menghilangkan palu air. Verifikasi eksperimental menunjukkan bahwa dalam sistem pipa DN200, sistem ini dapat mengurangi fluktuasi tekanan water hammer sebesar 62%, sehingga melindungi pipa dan peralatan dari kerusakan akibat benturan;

Perakitan Modular: Badan katup, cakram katup, pegas, dan komponen lainnya mengadopsi desain modular, memastikan presisi perakitan tinggi dan pembongkaran yang nyaman. Hal ini tidak hanya memfasilitasi pengujian produksi tetapi juga memberikan kemudahan untuk pemeliharaan selanjutnya, mengurangi kesulitan pemeliharaan dan biaya tenaga kerja;

Optimasi Ringan: Sambil memastikan kekuatan struktural, desain ketebalan dinding badan katup telah dioptimalkan untuk mengurangi berat produk, memfasilitasi transportasi dan pemasangan, sekaligus mengurangi tekanan beban pipa, sehingga cocok untuk skenario pemasangan khusus seperti ketinggian tinggi dan ruang terbatas.

II. Keuntungan Pemilihan Bahan

Zhongguan Valve memanfaatkan rantai pasokan terintegrasi di Tiongkok utara dan selatan untuk memilih material yang sesuai berdasarkan kondisi pengoperasian yang berbeda, memastikan ketahanan dan kemampuan beradaptasi Lift Type Check Valves-nya. Aplikasi material spesifik adalah sebagai berikut:

Kondisi Pengoperasian Reguler: Besi ulet QT400-15 dan baja tahan karat 2Cr13 digunakan, menawarkan efektivitas biaya tinggi, ketahanan terhadap korosi, dan ketahanan aus, cocok untuk media air, uap, dan oli biasa.

Kondisi Pengoperasian Korosif: Baja tahan karat ZG1Cr18Ni9Ti digunakan, menawarkan ketahanan yang kuat terhadap ion klorida, asam nitrat, dan media korosif lainnya, cocok untuk desalinasi air laut, jaringan pipa korosi kimia, dan skenario lainnya.

Kondisi Pengoperasian Suhu Tinggi dan Tekanan Tinggi: Bahan paduan tahan suhu tinggi digunakan, dengan ketahanan suhu hingga 300℃ dan ketahanan tekanan hingga 4,0MPa, cocok untuk sistem pipa suhu tinggi dan tekanan tinggi di pembangkit listrik, boiler, dan aplikasi lainnya.

Semua bahan menjalani pengujian fisik dan kimia yang ketat untuk memastikan kepatuhan terhadap standar, menjamin kualitas produk dari sumbernya, memperpanjang umur produk, mengurangi frekuensi penggantian, dan menurunkan biaya pengadaan jangka panjang bagi pelanggan.

AKU AKU AKU. Keunggulan Proses Manufaktur

Kami memiliki dua basis produksi utama di Tianjin dan Wenzhou, dilengkapi dengan permesinan CNC canggih dan peralatan pengujian. Kami menerapkan proses produksi standar untuk memastikan kualitas yang konsisten dari setiap Katup Periksa Tipe Angkat:

Pemesinan Presisi: Komponen utama seperti dudukan katup dan cakram katup dikerjakan secara presisi pada mesin bubut CNC, memastikan akurasi pemesinan yang tinggi dan segel yang rapat, sehingga mengurangi risiko kebocoran.

Pengujian Ketat: Kami telah menetapkan sistem pengujian yang komprehensif, mulai dari pemeriksaan bahan mentah pada saat kedatangan dan pemeriksaan acak selama produksi hingga pengujian hidrostatik produk jadi dan pengujian kedap udara. Setiap langkah memenuhi standar, dan produk yang tidak memenuhi syarat dilarang keras meninggalkan pabrik.

Produksi Standar: Kami memproduksi sesuai dengan standar seperti GB/T 12235-2022 dan API 6D, memastikan kompatibilitas dengan spesifikasi arus utama internasional. Hal ini memfasilitasi penggantian peralatan yang ada oleh pelanggan, sehingga mengurangi biaya pengadaan dan penggantian.

Skenario Aplikasi Produk

Katup Periksa Tipe Angkat Katup Zhongguan, dengan kemampuan adaptasinya yang luas, dapat diterapkan pada sistem perpipaan di berbagai bidang, mencakup sektor industri, kota, dan lingkungan. Skenario aplikasi spesifik adalah sebagai berikut:

I. Sektor Industri

Industri Petrokimia: Cocok untuk jaringan pipa yang mengangkut minyak mentah, minyak sulingan, dan bahan baku kimia, mencegah aliran balik yang dapat merusak peralatan, bahan limbah, dan menjamin keamanan produksi;

Industri Tenaga Listrik: Digunakan dalam air umpan boiler, air pendingin, dan pipa uap dalam sistem pembangkit listrik tenaga panas dan air, mencegah aliran balik media dan memastikan pengoperasian unit generator yang stabil;

Industri Metalurgi: Cocok untuk saluran pipa yang mengolah air limbah metalurgi dan gas buang bersuhu tinggi, tahan terhadap media korosif dan suhu tertentu, memastikan kelancaran proses metalurgi.

II. Sektor Pelayanan Kota dan Publik

Pengolahan Air: Digunakan dalam pipa pasokan air dan drainase serta pipa dosis kimia pada saluran air dan pabrik pengolahan limbah untuk mencegah aliran balik limbah dan kontaminasi air bersih, memastikan pengoperasian sistem pengolahan air yang stabil.

Pemanasan Kota: Disesuaikan dengan jaringan pipa pemanas terpusat perkotaan untuk mencegah aliran balik air panas, memastikan tekanan pemanasan yang stabil dan meningkatkan efisiensi pemanasan.

Pasokan Air dan Drainase Bangunan: Digunakan dalam sistem pasokan air dan pipa proteksi kebakaran gedung bertingkat tinggi untuk mencegah aliran balik media yang disebabkan oleh fluktuasi tekanan pipa, memastikan keamanan air dan kebakaran gedung.

AKU AKU AKU. Kondisi Pengoperasian Khusus

Desalinasi Air Laut: Terbuat dari baja tahan karat tahan korosi, cocok untuk pipa transportasi air laut dan air desalinasi, tahan terhadap korosi media bersalinitas tinggi, memastikan proses desalinasi stabil.

Kondisi Pengoperasian Suhu Rendah: Produk yang dapat disesuaikan dengan suhu rendah dan dapat disesuaikan, cocok untuk lingkungan suhu rendah -40℃ hingga 0℃, digunakan dalam rantai dingin dan jaringan pipa transportasi cairan suhu rendah, memastikan fungsi pencegahan aliran balik yang normal.

Kondisi Pengoperasian Start-Stop yang Sering: Diadaptasi untuk sistem pipa dengan pompa yang sering start-stop, seperti sistem sirkulasi air dan sistem pasokan air darurat, dengan respons pembukaan dan penutupan yang cepat, sehingga mengurangi dampak water hammer.
