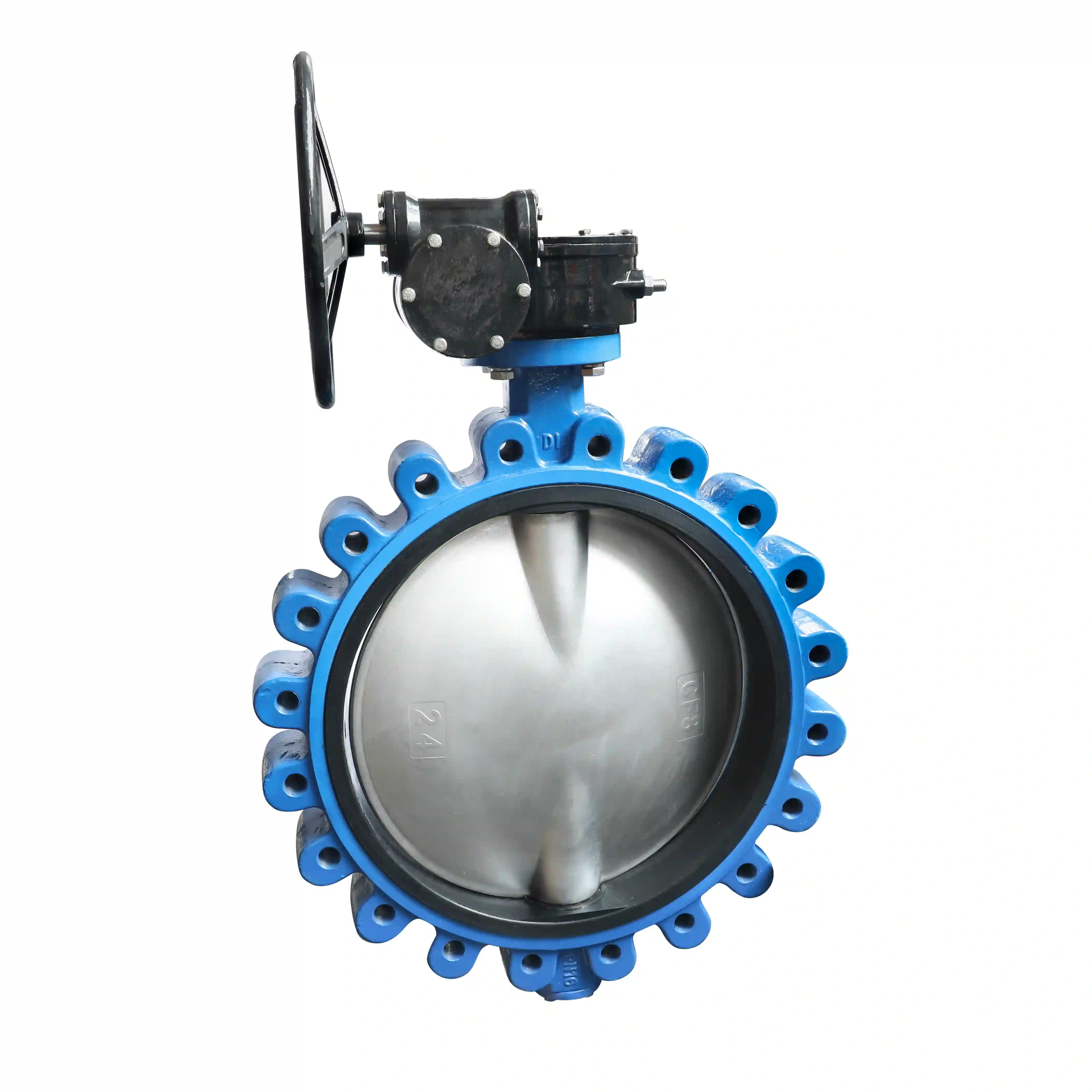

"Sambungan tipe lug" biasanya mengacu pada metode pemasangan katup kupu-kupu tipe lug di antara flensa pipa. Metode penyambungan ini sangat umum pada sistem perpipaan industri. Namanya didapat dari badan katup yang memiliki struktur "lug" dengan lubang baut.
Untuk lebih memahami metode koneksi ini, ini dapat dibandingkan dengan tipe umum lainnya: koneksi gaya wafer.
Sambungan independen, tanpa gangguan: Fitur yang paling menonjol dari sambungan tipe lug adalah pipa-pipa di setiap sisi dipasang secara terpisah ke katup menggunakan baut. Artinya, flensa di sisi kiri dibaut ke lug kiri katup, dan sisi kanan juga dibaut ke lug kanan. Hal ini memungkinkan setiap sisi pipa dilepas secara terpisah tanpa mempengaruhi segel di sisi yang berlawanan.
Tempatkankatup kupu-kupu model lugantara dua flensa pipa dan sejajarkan lubang baut.
Gunakan baut untuk mengencangkan flensa di setiap sisi ke lubang berulir atau lubang tembus pada lug katup yang sesuai.
Desain ini menawarkan beberapa keunggulan berbeda:
Memfasilitasi layanan "jalan buntu".: Ketika katup perlu dipasang di ujung pipa (misalnya, sebagai katup pembuangan di ujung pipa), hanya ada flensa di satu sisi. Katup model lug dapat langsung dibaut ke flensa tunggal tersebut — sesuatu yang tidak dapat dilakukan oleh katup model wafer.
Peningkatan stabilitas sistem: Dibandingkan dengan katup model wafer, yang mengandalkan baut panjang yang menjepitnya di antara flensa, fiksasi independen katup gaya lug memberikan dukungan yang lebih kuat. Dalam aplikasi di mana saluran pipa mengalami getaran atau tekanan yang berfluktuasi, metode sambungan ini menawarkan stabilitas dan keandalan yang lebih tinggi.
Perawatan lebih mudah: Karena kedua sisi pipa saling terhubung secara independen, maka bila perlu servis atau penggantian katup, hanya sisi yang perlu dikerjakan saja yang perlu dibongkar. Tidak perlu melepaskan kedua sisi pipa secara bersamaan, sehingga mengurangi waktu henti secara signifikan.
-
