Apa itu Koneksi Tipe Wafer?(2)

Sambungan tipe wafer adalah metode pengikatankatup(khususnyakatup kupu-kupu, katup periksa, dll) antar flensa pipa menggunakan baut panjang. Ciri khasnya adalah: katup tidak memiliki flensa integralnya sendiri; sebagai gantinya, baut panjang melewati flensa kedua pipa untuk menahan katup di tengah.

1. Keuntungan & Kerugian Utama

Keuntungan:

Penghematan ruang: Panjang katup wafer (dimensi tatap muka) adalah 1/3 hingga 1/4 dari katup bergelang.

Pengurangan biaya: Menghilangkan penempaan/pemesinan dua flensa integral pada badan katup.

Ringan: Dapat ditangani secara manual tanpa alat pengangkat, terutama untuk diameter besar (misalnya DN200 ke atas).

Kekurangan:

Tidak dapat dilepas sendiri-sendiri: Untuk mengganti katup wafer, kedua flensa pipa harus dilepas (yaitu, pipa harus dipindahkan terpisah). Oleh karena itu, tidak dapat digunakan di jalan buntu pipa atau di mana hanya satu sisi yang dapat diakses.

Memerlukan penyelarasan yang baik: Flensa pipa yang tidak sejajar dapat memutar katup dan menyebabkan kegagalan segel.

Bukan untuk tekanan yang sangat tinggi: Biasanya digunakan pada tekanan rendah hingga sedang (≤ PN40 / Kelas 300); tekanan ultra-tinggi dapat merusak badan katup.

2. Aplikasi Umum

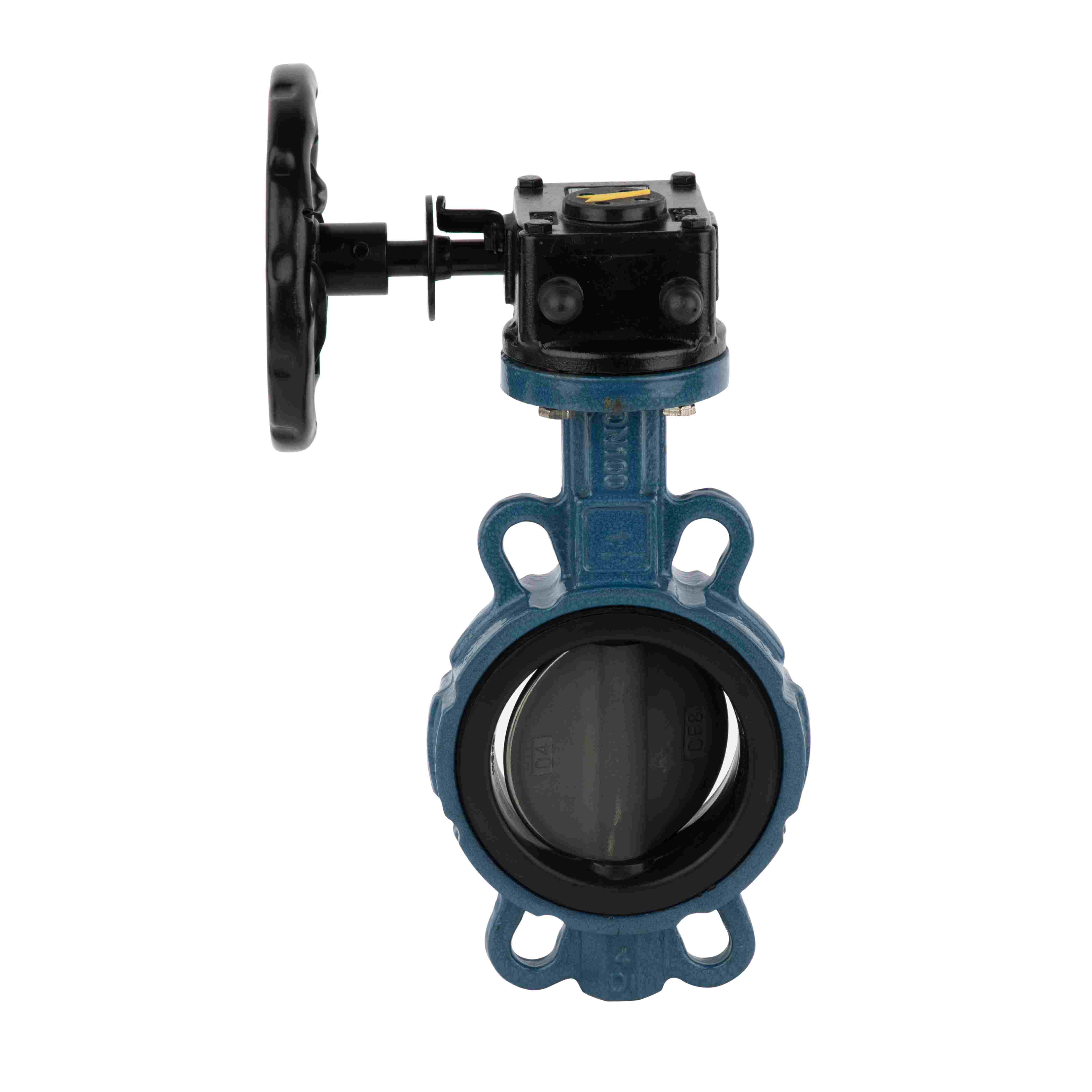

Katup kupu-kupu wafer: Pengolahan air, HVAC, sistem proteksi kebakaran – umum karena biaya rendah dan pemasangan yang mudah.

Katup periksa wafer: Mencegah aliran balik; jauh lebih pendek dari katup periksa ayun, dijepit langsung di antara flensa.

Katup berlapis wafer: Aplikasi tahan korosi.

3. Catatan Instalasi

Panjang baut harus dihitung dengan tepat:

2 × ketebalan flensa pipa + panjang katup menghadap ke depan + 2 × ketebalan paking + 2 × tinggi mur

Gunakan standar sambungan wafer yang sesuai (misalnya, EN 593, API 609, GB/T 12238) dengan standar flensa pipa yang sesuai (misalnya, GB/T 9119, HG/T 20592).

Terapkan torsi baut secara merata untuk menghindari penjepitan yang tidak rata, yang dapat menyebabkan pengikatan cakram (masalah umum pada katup kupu-kupu).

Ringkasan

Tipe wafer adalah desain sambungan yang ditujukan untuk bobot ringan, biaya rendah, dan pemasangan cepat. Ini pada dasarnya memperlakukan katup sebagai “komponen terjepit” di antara dua flensa pipa. Pemilihan harus mempertimbangkan peringkat tekanan, akses perawatan, dan frekuensi pelepasan.
