Katup Kupu-Kupu Konsentris Zhongguanpengadaan mendukung pengolahan air, limbah, air laut, sirkulasi HVAC, dan aplikasi pipa industri yang memerlukan struktur kompak, bahan penyegel yang sesuai, dan kinerja penghentian yang stabil.Zhejiang Zhongguan Valve Pembuatan Co, Ltd.telah berfokus pada manufaktur katup selama lebih dari 20 tahun, dengan basis produksi berlokasi di Tianjin dan Wenzhou, Zhejiang. Perusahaan ini menggabungkan pengalaman produksi katup kupu-kupu dengan sumber daya rantai pasokan katup regional untuk menyediakan konfigurasi katup berdasarkan bahan pipa, karakteristik media, dan lingkungan pengoperasian yang berbeda.
Struktur konsentris umumnya diterapkan pada sistem bertekanan sedang.
Saluran pipa air dan limbah memerlukan katup yang dapat menjaga kinerja penyegelan selama pengoperasian jangka panjang. Struktur dudukan elastis yang digunakan pada desain Concentric Butterfly Valve cocok untuk media berbahan dasar air karena bahan penyegel dapat dipilih sesuai dengan karakteristik kimia pipa.
EPDMdan kursi HTEPDM biasanya dipilih untuk aplikasi air tawar, limbah, dan air laut karena ketahanannya terhadap paparan air, cuaca, dan ozon. Struktur internal yang disederhanakan juga mengurangi area di mana sedimen dan partikel menumpuk.
Sistem air laut memerlukan perhatian terhadap ketahanan terhadap korosi karena kandungan garam dapat mempercepat kerusakan material. Zhongguan menyediakan kombinasi material termasuk cakram tahan korosi dan material jok yang berbeda sesuai dengan kondisi pengoperasian air laut.
Badan katup dapat dilindungi dengan lapisan epoksi berukuran sekitar 250μm, sedangkan bahan penyegel dapat dipilih sesuai dengan kebutuhan media sebenarnya. Bahan berbasis PTFE atau kompon karet yang sesuai dapat dipertimbangkan bila diperlukan ketahanan kimia yang lebih kuat.
Sistem pemanas, ventilasi, AC, dan pendingin industri seringkali memerlukan operasi pembukaan dan penutupan yang sering. Desain konsentris memberikan karakteristik torsi pengoperasian yang rendah dan dapat dikombinasikan dengan konfigurasi aktuator yang berbeda sesuai dengan kebutuhan kontrol.
Strukturnya yang ringkas membuatnya cocok untuk sistem perpipaan yang ruang pemasangannya terbatas, sedangkan wafer danmembawajenis koneksi memberikan fleksibilitas untuk tata letak saluran pipa yang berbeda.

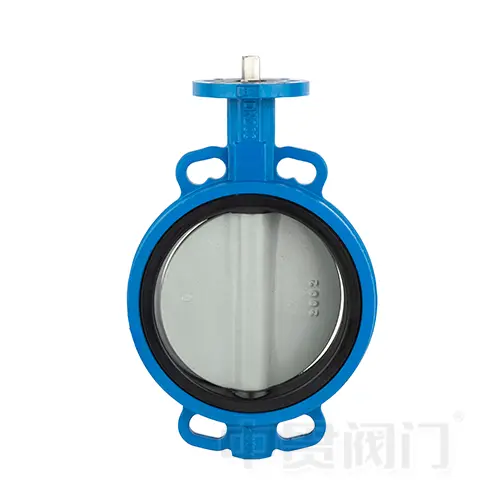

Struktur konsentris menyelaraskan batang katup, pusat cakram, dan garis tengah bodi pada sumbu yang sama. Dibandingkan dengan struktur katup kupu-kupu eksentrik, desain ini memberikan pengaturan penyegelan yang lebih sederhana dan mengurangi batasan arah pemasangan.
Karakteristik penyegelan dua arah memungkinkan pemasangan tanpa batasan arah aliran yang ketat di banyak aplikasi pipa. Hal ini mengurangi kemungkinan kesalahan pemasangan yang disebabkan oleh orientasi katup yang salah, terutama pada sistem pasokan dan sirkulasi air besar di mana banyak katup dipasang.
Kisaran kinerja katup kupu-kupu sangat bergantung pada pemilihan material dudukan. Katup Kupu-Kupu Konsentris Zhongguan dapat dikonfigurasi dengan bahan penyegel yang berbeda, memungkinkan struktur katup dasar yang sama beradaptasi dengan kondisi pengoperasian yang berbeda.
EPDM dan HTEPDM terutama cocok untuk aplikasi yang berhubungan dengan airNBR, HNBR, dan XNBR dipilih untuk media yang mengandung minyak. Bahan berbasis PTFE digunakan jika diperlukan ketahanan kimia yang lebih kuat.
Fleksibilitas material ini mengurangi kebutuhan akan struktur katup yang benar-benar berbeda ketika kondisi pipa berubah. Desain badan katup dapat tetap konsisten sementara sistem penyegelan disesuaikan dengan medianya.
Dibandingkan dengan katup kupu-kupu eksentrik dengan dudukan logam, katup kupu-kupu konsentris umumnya memiliki struktur internal yang lebih sederhana dan bobot keseluruhan yang lebih rendah.
Hal ini memberikan keuntungan praktis dalam proyek saluran pipa besar karena prosedur transportasi, instalasi, dan pemeliharaan menjadi lebih mudah untuk dikelola. Desain dudukan elastis juga memungkinkan perawatan melalui penggantian dudukan alih-alih mengganti seluruh rakitan katup di banyak aplikasi.

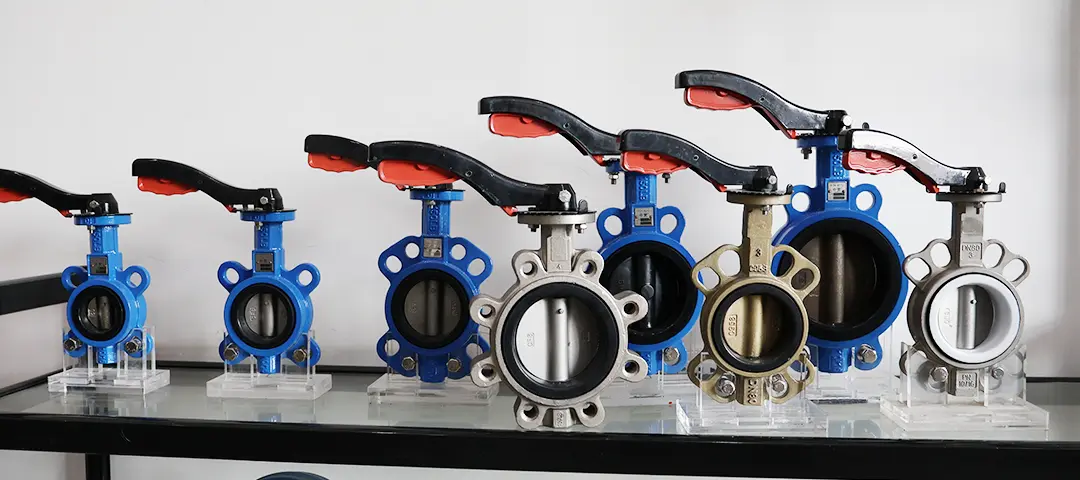

Zhongguan memproduksi katup kupu-kupu yang terutama mencakup DN40 hingga DN1600, termasuk jenis wafer, lug, bagian U, dan flensa.

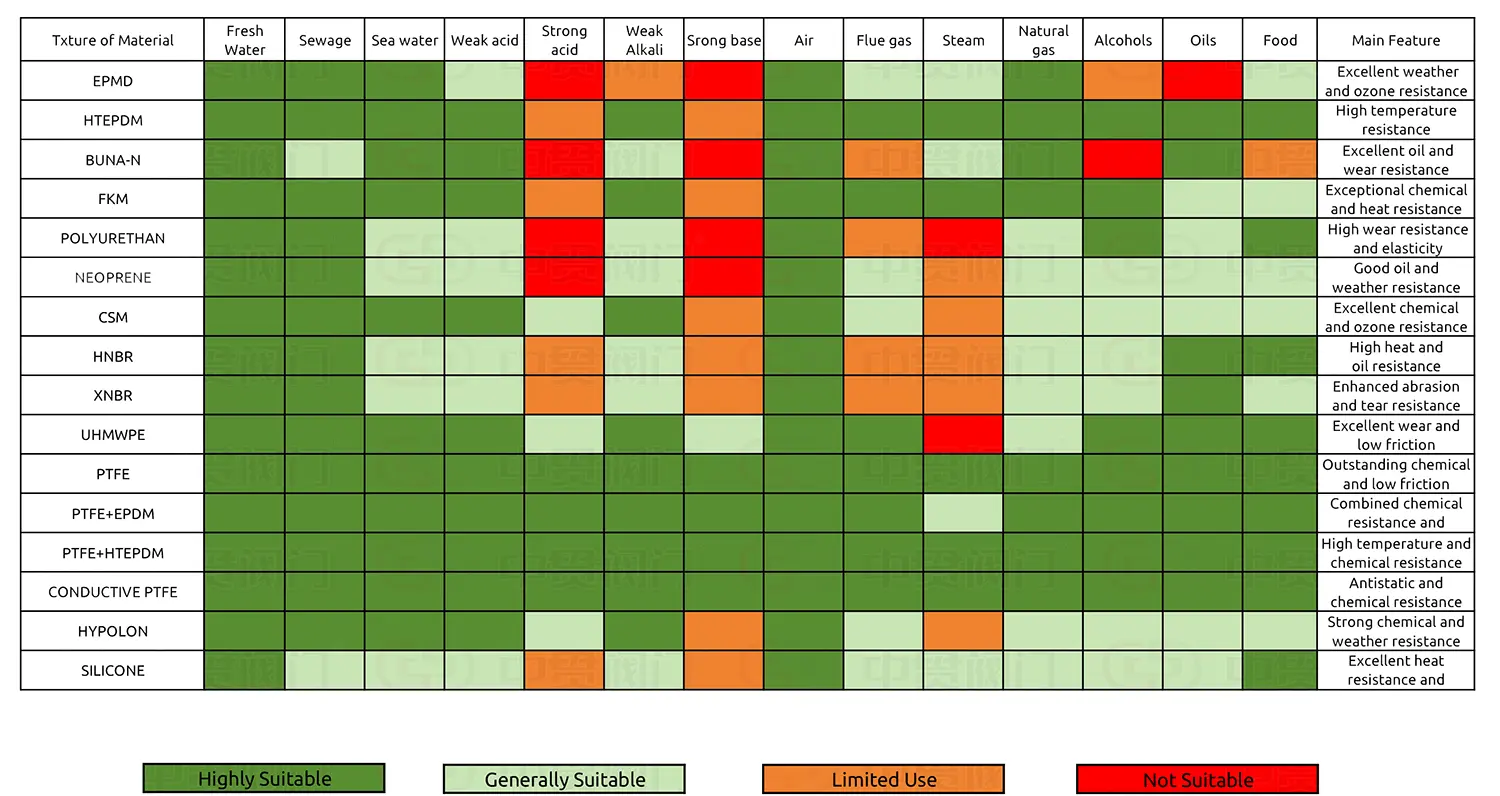

Bahan karet dan polimer yang berbeda memiliki karakteristik ketahanan yang berbeda terhadap air, bahan kimia, minyak, suhu, dan media khusus.
| Bahan Kursi | Media yang Cocok | Karakteristik Bahan |
| EPDM | Air tawar, limbah, air laut, udara, gas buang | Good water compatibility, weather resistance, and ozone resistance; tidak cocok untuk minyak mineral |
| HTPDM | Air bersuhu lebih tinggi, air laut, kondisi uap | Peningkatan kinerja suhu dibandingkan dengan EPDM standar |
| NBR (BUNA-N) | Minyak mineral dan media yang mengandung minyak | Ketahanan minyak yang baik dan ketahanan aus |
| HNBR/XNBR | Oli industri dan aplikasi terkait keausan | Peningkatan resistensi dibandingkan dengan NBR konvensional |
| FKM | Media kimia dan kondisi suhu yang lebih tinggi | Ketahanan kimia dan suhu yang kuat |
| PTFE | Asam kuat, alkali kuat, media kimia korosif | Stabilitas kimia yang sangat baik dan gesekan rendah |
| PTFE + EPDM | Aplikasi kombinasi air dan bahan kimia | Menggabungkan ketahanan kimia PTFE dengan elastisitas karet |
| PTFE + HTEPDM | Aplikasi kimia bersuhu lebih tinggi | Cocok untuk lingkungan kimia yang kompleks |
| PTFE konduktif | Pipa kimia anti-statis | Mempertahankan ketahanan PTFE dengan sifat konduktif |
| Silikon | Makanan dan aplikasi bersih pada suhu tinggi | Tahan panas dan kompatibilitas media bersih |
Untuk pasokan air, pengolahan limbah, dan sistem air laut, EPDM dan HTEPDM biasanya dipilih karena bahan-bahan ini bekerja dengan baik di lingkungan berbasis air. Namun, bahan ini tidak cocok untuk kontak dengan minyak mineral.
Untuk jaringan pipa yang berhubungan dengan minyak, material NBR, HNBR, XNBR, atau FKM lebih cocok karena memberikan ketahanan yang lebih baik terhadap pembengkakan minyak dan kerusakan penyegelan.
Untuk saluran pipa kimia yang mengandung media agresif, material komposit PTFE dan PTFE memberikan kompatibilitas kimia yang lebih luas. PTFE konduktif juga dapat dipertimbangkan ketika ada persyaratan anti-statis.
Untuk pemrosesan makanan atau aplikasi bersih pada suhu tinggi, silikon dan bahan penyegel kompatibel makanan lainnya yang sesuai dapat dipilih sesuai dengan kondisi pengoperasian.
Desain katup kupu-kupu yang berbeda dipilih berdasarkan kondisi pengoperasian. Struktur konsentris umumnya diterapkan pada jaringan pipa air, utilitas, dan industri umum, sedangkan struktur eksentrik sering dipertimbangkan untuk aplikasi suhu tinggi, tekanan tinggi, atau penyegelan logam.
| Barang Perbandingan | Katup Kupu-Kupu Konsentris | Katup Kupu-Kupu Eksentrik Ganda | Katup Kupu-kupu Eksentrik Tiga Kali Lipat |
| Desain Penyegelan | Penyegelan kursi elastis dengan struktur cakram terpusat | Desain cakram dan poros offset | Struktur multi-offset dengan penyegelan logam |
| Persyaratan Instalasi | Kemampuan penyegelan dua arah | Banyak desain memerlukan perhatian arah aliran | Biasanya memerlukan arah pemasangan yang benar |
| Pilihan Kursi | EPDM, NBR, FKM, seri PTFE, Silikon dan bahan lainnya | Kursi empuk atau logam tergantung desain | Terutama solusi kursi logam |
| Berat Struktural | Struktur ringan | Berat sedang | Bobot lebih tinggi karena strukturnya yang kompleks |
| Pemeliharaan | Struktur penggantian kursi sederhana | Sistem penyegelan yang lebih kompleks | Kompleksitas pemeliharaan yang lebih tinggi |
| Aplikasi Khas | Air, limbah, air laut, HVAC, media kimia lemah | Aplikasi industri suhu sedang | Aplikasi suhu tinggi dan tekanan tinggi |
Zhejiang Zhongguan Valve Manufacture Co, Ltd terletak di Oubei, Yongjia, Wenzhou, Zhejiang, daerah yang terkenal dengan manufaktur pompa dan katup. Perusahaan ini memiliki lebih dari 20 tahun pengalaman industri katup dan mengoperasikan sumber daya produksi di Tianjin dan Wenzhou.
Sistem produksi meliputi pembuatan katup kupu-kupu, perakitan, pengujian tekanan, pemasangan dudukan katup, pemasangan selongsong poros, dan penandaan produk. Rangkaian produksi katup kupu-kupu utama mencakup DN40 hingga DN1600, yang mencakup desain wafer, lug, bagian U, dan flensa.
Zhongguan membutuhkansertifikat ISOuntuk katup yang diproduksi dan dapat menyediakanKursi katup bersertifikat WRASbila diperlukan.
Sebelum pemasangan, permukaan penyegelan pipa dan katup harus dibersihkan untuk menghilangkan debu, pasir, dan partikel lain yang dapat mempengaruhi kinerja penyegelan. Keselarasan flensa harus diperiksa dengan hati-hati karena tegangan pemasangan yang tidak merata dapat mempengaruhi pengoperasian katup.
Selama pemasangan, sambungan aktuator harus dipastikan untuk memastikan kelancaran pergerakan pembukaan dan penutupan. Torsi aktuator harus sesuai dengan persyaratan pengoperasian katup untuk menghindari gaya yang berlebihan atau pengoperasian yang tidak mencukupi.
Selama pengangkutan, alat pengangkat harus dipasang di sekitar badan katup, bukan di aktuator atau batang katup untuk melindungi komponen transmisi.
Inspeksi rutin harus mencakup pemeriksaan pengoperasian katup, kondisi aktuator, dan persyaratan pelumasan sesuai dengan lingkungan pemasangan. Perlindungan tambahan mungkin diperlukan untuk aktuator yang dipasang di luar ruangan atau kondisi yang keras.
Media yang digunakan bergantung pada bahan dudukan yang dipilih. EPDM umumnya digunakan untuk sistem air dan limbah, material berbasis NBR cocok untuk media yang berhubungan dengan minyak, dan material PTFE digunakan untuk lingkungan kimia yang lebih kuat.
Pemilihannya harus mempertimbangkan jenis media, suhu, konsentrasi bahan kimia, dan frekuensi pengoperasian. Zhongguan memilih bahan penyegel yang sesuai dengan kondisi pipa sebenarnya.
Ya. Dengan material tahan korosi yang sesuai, termasuk pemilihan dudukan yang tepat dan material komponen internal, ini dapat diterapkan pada jaringan pipa yang berhubungan dengan air laut.
Katup kupu-kupu Zhongguan terutama mencakup peringkat tekanan PN10-PN16, yang biasanya digunakan dalam sistem pipa air, utilitas, dan industri.
Katup Kupu-Kupu Konsentris Zhongguanmenggabungkan struktur kompak dengan beberapa pilihan bahan penyegel, memungkinkan konfigurasi katup disesuaikan dengan media pipa dan kondisi pengoperasian yang berbeda. Melalui pengalaman manufaktur katup jangka panjang, kontrol pemilihan material, dan proses inspeksi produksi, Zhongguan menyediakan konfigurasi katup untuk pengolahan air, sistem kelautan, sirkulasi HVAC, dan aplikasi pipa industri.
