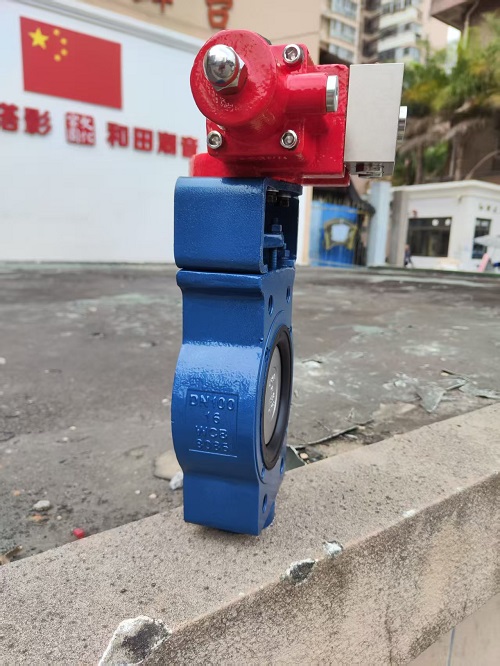

Bodi WCB semi-lug dan Cakram CF8 dengan katup Kupu-Kupu Eksentrik Aktuator Hidraulik

Bodi WCB Semi-lug dan Cakram CF8 dengan Aktuator Hidraulik Katup Kupu-kupu Eksentrik adalah katup berkinerja tinggi yang dirancang untuk aplikasi berat yang memerlukan pengoperasian cepat, penyegelan andal, dan perawatan minimal. Dengan desain eksentrik yang unik dan aktuator hidraulik, katup ini ideal untuk menangani tekanan diferensial tinggi, sekaligus memastikan kelancaran pengoperasian dan masa pakai yang lebih lama.

Fitur Desain:

Tipe Katup: Katup Kupu-kupu Offset Ganda dengan Kursi Empuk

Katup kupu-kupu eksentrik memiliki desain offset ganda, di mana sumbu batang katup diimbangi dari permukaan penyegelan dan sumbu pipa. Desain inovatif ini memastikan cakram terlepas dengan cepat dari dudukannya saat dibuka, mengurangi gesekan dan keausan secara signifikan, serta memperpanjang masa pakai segel katup.

Desain Offset:

Desain offset meningkatkan efisiensi katup dengan memungkinkan cakram bergerak dengan hambatan minimal, menghasilkan pengoperasian yang lebih lancar dan mengurangi keausan mekanis. Hasilnya adalah katup yang memberikan kinerja tinggi namun memerlukan lebih sedikit perawatan.

Sistem Penyegelan:

Kursi Empuk yang Tangguh:

Katup menggunakan dudukan empuk yang elastis, biasanya terbuat dari bahan seperti EPDM, NBR, PTFE, dll. Desain dudukan empuk ini memastikan penyegelan elastis yang sangat baik, sehingga mencapai nol kebocoran dua arah. Memenuhi standar penyegelan yang ketat seperti ANSI Kelas VI, sehingga sangat andal untuk berbagai aplikasi industri.

Spesifikasi Bahan:

Bahan Tubuh

Badan katup terbuat dari Baja Karbon WCB, memberikan integritas struktural yang kuat dan ketahanan yang sangat baik terhadap tekanan umum. Bahan ini memastikan daya tahan di lingkungan dengan permintaan tinggi, termasuk industri dengan laju aliran tinggi atau media abrasif.

Bahan Disk

Cakram katup dibuat dari Baja Tahan Karat CF8 (304), yang dikenal memiliki ketahanan korosi yang sangat baik, kekuatan tinggi, dan daya tahan. Permukaan cakram yang dipoles atau dilapisi memastikan kontak erat dengan dudukan empuk untuk segel yang andal sekaligus memberikan ketahanan terhadap korosi dan keausan.

Desain Koneksi:

Tubuh Semi-Lug:

Katup ini memiliki desain bodi semi-lug, yang memudahkan pemasangan dan pembongkaran. Desain semi-lug mencakup lubang lug yang disadap, sehingga memungkinkan pemasangan katup menggunakan baut tembus, mirip dengan katup wafer. Keuntungan utama dari desain ini adalah kemampuan untuk menopang katup selama pembongkaran pipa, sehingga memudahkan perawatan tanpa melepas katup sepenuhnya dari sistem.

Aktuasi:

Aktuator Hidraulik:

Katup dilengkapi dengan aktuator hidrolik, menawarkan torsi tinggi dan respons cepat untuk aplikasi yang memerlukan pengoperasian katup cepat atau menangani tekanan diferensial tinggi untuk membuka. Aktuator hidraulik ideal untuk sistem yang memerlukan tingkat kontrol dan kinerja lebih tinggi, seperti pada jaringan pipa minyak dan gas, pemrosesan kimia, dan aplikasi industri lainnya.

Integrasi Hidraulik:

Aktuator ini dapat langsung diintegrasikan ke dalam sistem kontrol hidrolik, memberikan pengoperasian yang lancar dan kontrol yang lebih besar terhadap pergerakan katup. Ini dirancang untuk memastikan efisiensi tinggi dan konsumsi energi minimal sekaligus memaksimalkan keandalan operasional.

Aplikasi:

Pengolahan Air dan Air Limbah

Industri Minyak & Gas

Pengolahan Kimia

Pembangkit Listrik

Sistem HVAC

Industri Pulp & Kertas

Farmasi dan Pengolahan Makanan

Keuntungan Utama:

Keausan Minimal: Desain eksentrik mengurangi gesekan, memperpanjang umur segel dan mengurangi kebutuhan perawatan.

Kebocoran Nol Dua Arah: Desain kursi empuk yang tangguh memastikan pengoperasian bebas kebocoran di kedua arah.

Pengoperasian yang Cepat dan Efisien: Dengan aktuator hidraulik, katup memberikan waktu respons yang cepat, ideal untuk aplikasi bertekanan tinggi dan bekerja cepat.

Perawatan Mudah: Desain semi-lug memungkinkan pelepasan dan pemasangan ulang katup dengan mudah selama perawatan rutin, menghemat waktu dan biaya tenaga kerja.

Ketahanan Korosi: Cakram Baja Tahan Karat CF8 dan bodi baja karbon WCB memastikan daya tahan dan ketahanan terhadap korosi di lingkungan yang keras.

Spesifikasi:
