Katup gerbangadalah komponen kontrol aliran yang banyak digunakan dalam sistem perpipaan industri yang memerlukan penghentian yang andal, kehilangan tekanan minimal, dan masa pakai yang lama. Artikel ini menjelaskan cara kerja katup gerbang, bagaimana desain strukturalnya memengaruhi kinerja, dan bagaimana parameter teknis memengaruhi keputusan pemilihan. Panduan ini juga menjawab pertanyaan umum yang diajukan oleh para insinyur dan profesional pengadaan, memberikan referensi praktis dan terstruktur yang selaras dengan penggunaan industri dan perilaku pencarian di dunia nyata.

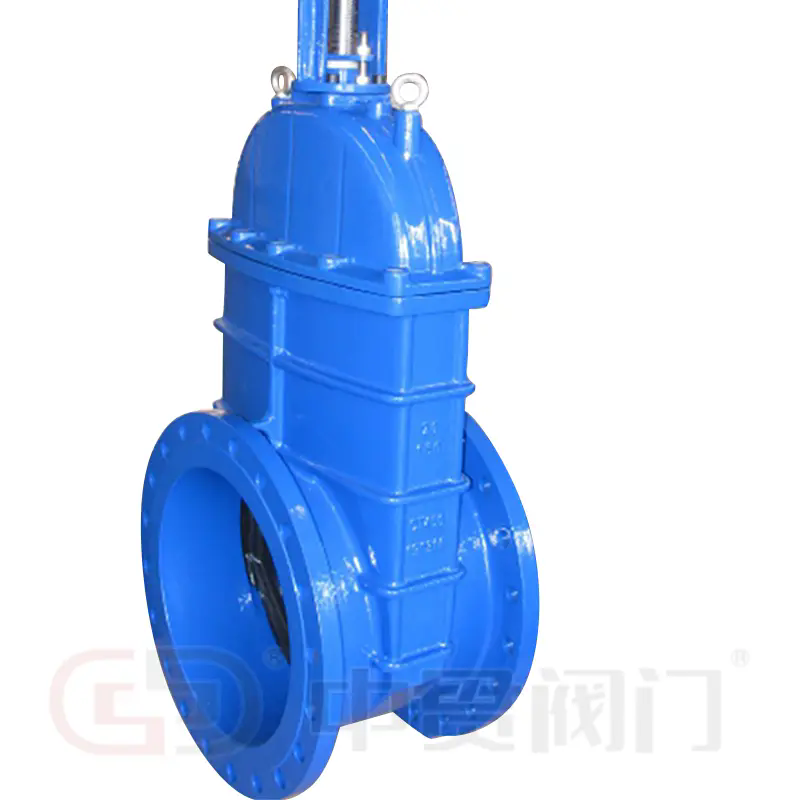

Katup gerbang adalah katup gerak linier yang dirancang terutama untuk layanan on/off daripada pengaturan aliran. Mekanisme inti terdiri dari gerbang datar atau berbentuk baji yang bergerak secara vertikal di antara dua dudukan katup. Ketika terbuka penuh, gerbang ditarik sepenuhnya dari jalur aliran, memungkinkan fluida melewatinya dengan hambatan minimal. Saat ditutup, gerbang akan turun untuk membentuk segel rapat pada kursi, sehingga secara efektif menghentikan aliran.
Prinsip desain ini membuat katup gerbang sangat cocok untuk aplikasi yang memerlukan aliran lubang penuh dan pengoperasian yang jarang. Tidak seperti katup pelambatan, katup gerbang meminimalkan turbulensi dan erosi ketika terbuka penuh, sehingga berkontribusi terhadap masa pakai sistem yang lebih lama dan kehilangan energi yang lebih rendah.
Dari perspektif struktural, konfigurasi katup gerbang yang umum mencakup desain batang naik dan batang tidak naik. Katup gerbang batang naik memberikan konfirmasi visual mengenai posisi katup, sedangkan desain batang tidak naik lebih disukai pada instalasi dengan jarak bebas vertikal terbatas. Secara internal, katup gerbang dapat menggunakan irisan padat, irisan fleksibel, atau gerbang geser paralel, masing-masing dipilih berdasarkan karakteristik tekanan, suhu, dan media.
Memahami parameter teknis sangat penting untuk mengevaluasi kesesuaian katup gerbang dalam sistem tertentu. Parameter ini secara langsung memengaruhi keandalan penyegelan, keselamatan operasional, dan daya tahan jangka panjang.
| Parameter | Keterangan | Signifikansi Industri |
|---|---|---|
| Diameter Nominal (DN) | Ukuran saluran internal katup | Memastikan kompatibilitas dengan dimensi pipa dan persyaratan aliran |
| Peringkat Tekanan (PN/Kelas) | Tekanan kerja maksimum yang diijinkan | Menentukan pengoperasian yang aman dalam kondisi tekanan sistem |
| Bahan Tubuh | Umumnya besi cor, baja karbon, baja tahan karat, baja paduan | Mendefinisikan ketahanan korosi, kekuatan, dan toleransi suhu |
| Bahan Kursi | Desain logam-ke-logam atau dudukan empuk | Mempengaruhi kinerja penyegelan dan ketahanan aus |
| Suhu Operasional | Suhu minimum dan maksimum yang diijinkan | Memastikan integritas katup dalam sistem suhu tinggi atau kriogenik |
| Akhiri Koneksi | Bergelang, berulir, dilas | Mempengaruhi metode pemasangan dan aksesibilitas pemeliharaan |
Penyelarasan parameter ini secara tepat dengan kondisi desain sistem mengurangi risiko kegagalan dan mengoptimalkan biaya siklus hidup. Dalam lingkungan bertekanan atau bersuhu tinggi, pemilihan material dan desain tempat duduk menjadi sangat penting.
Katup gerbang digunakan di berbagai industri karena strukturnya yang sederhana dan kemampuan mematikannya yang dapat diandalkan. Dalam pengolahan air dan sistem pasokan kota, katup gerbang biasanya dipasang di jalur distribusi utama yang memerlukan kapasitas aliran penuh dan kehilangan head yang rendah.
Di sektor minyak dan gas, gate valve diterapkan pada operasi hulu, tengah, dan hilir. Kemampuannya untuk menangani tekanan dan suhu tinggi membuatnya cocok untuk jaringan pipa minyak mentah, unit pengilangan, dan fasilitas penyimpanan. Standar industri seperti API dan ASME sering kali mengatur desain dan pengujiannya di lingkungan ini.
Fasilitas pembangkit listrik mengandalkan katup gerbang dalam sistem air umpan boiler, saluran uap, dan sirkuit pendingin. Di sini, katup gerbang dengan dudukan logam lebih disukai karena kemampuannya menahan siklus termal dan media abrasif. Pabrik pengolahan bahan kimia juga menggunakan katup gerbang yang memerlukan kompatibilitas bahan kimia dan penutupan yang ketat.
Di seluruh industri ini, persyaratan yang konsisten adalah isolasi yang andal daripada modulasi aliran, sehingga memperkuat pentingnya posisi katup dan praktik pengoperasian yang benar.
Memilih katup gerbang dimulai dengan pemahaman yang jelas tentang kondisi pengoperasian, termasuk tekanan, suhu, jenis media, dan frekuensi penggerak. Spesifikasi yang berlebihan meningkatkan biaya tanpa manfaat tambahan, sedangkan spesifikasi yang terlalu rendah menimbulkan risiko operasional.
Praktik pemeliharaan berfokus pada pemeriksaan berkala terhadap benang batang, integritas pengepakan, dan kondisi dudukan. Karena katup gerbang tidak dirancang untuk pelambatan, pembukaan sebagian selama servis harus dihindari untuk mencegah getaran dan kerusakan tempat duduk.
Evaluasi kinerja sering kali mencakup pengujian hidrostatik, pengujian kebocoran kursi, dan inspeksi dimensi selama commissioning. Selama masa pakai, pemantauan kebutuhan torsi dan kinerja penyegelan memberikan indikasi awal keausan atau ketidaksejajaran.
T: Apa perbedaan katup gerbang dengan katup bola dalam kontrol aliran?
J: Katup gerbang menggunakan gerakan linier untuk menaikkan atau menurunkan gerbang, memberikan aliran lubang penuh saat terbuka dan kehilangan tekanan minimal. Katup bola menggunakan gerakan rotasi dan lebih cocok untuk pengoperasian cepat, tetapi mungkin menimbulkan hambatan aliran yang lebih tinggi tergantung pada desain.
T: Bagaimana cara memasang katup gerbang untuk memastikan keandalan jangka panjang?
J: Katup gerbang harus dipasang terbuka penuh atau tertutup penuh selama pengoperasian sistem, sejajar dengan garis tengah pipa, dan ditopang untuk menghindari tekanan eksternal. Orientasi batang yang tepat dan kepatuhan terhadap spesifikasi torsi sangat penting.
T: Seberapa sering katup gerbang harus dirawat dalam sistem industri?
J: Frekuensi perawatan tergantung pada kondisi pengoperasian, tetapi disarankan untuk melakukan pemeriksaan berkala, terutama di lingkungan bersuhu tinggi atau korosif. Bersepeda secara rutin membantu mencegah perampasan batang dan degradasi kemasan.
Katup gerbang tetap menjadi komponen mendasar dalam pengendalian cairan industri karena kesederhanaan strukturalnya, kemampuan aliran penuh, dan kinerja penghentian yang andal. Ketika parameter teknis, kondisi aplikasi, dan praktik pemeliharaan diselaraskan dengan benar, katup gerbang menghasilkan masa pakai yang lama dan pengoperasian yang dapat diprediksi.
Seiring berkembangnya standar manufaktur dan kemajuan teknologi material, katup gerbang terus beradaptasi dengan lingkungan pengoperasian yang semakin menuntut.Katup Zhongguanberfokus pada pemberian solusi katup gerbang yang dirancang untuk memenuhi standar internasional sekaligus memenuhi kebutuhan industri praktis.
Untuk rincian teknis tambahan, panduan aplikasi, atau dukungan khusus proyek,Hubungi kamiuntuk mendiskusikan bagaimana produk Zhongguan Valve dapat diintegrasikan ke dalam sistem saluran pipa Anda dengan percaya diri dan efisien.
-
