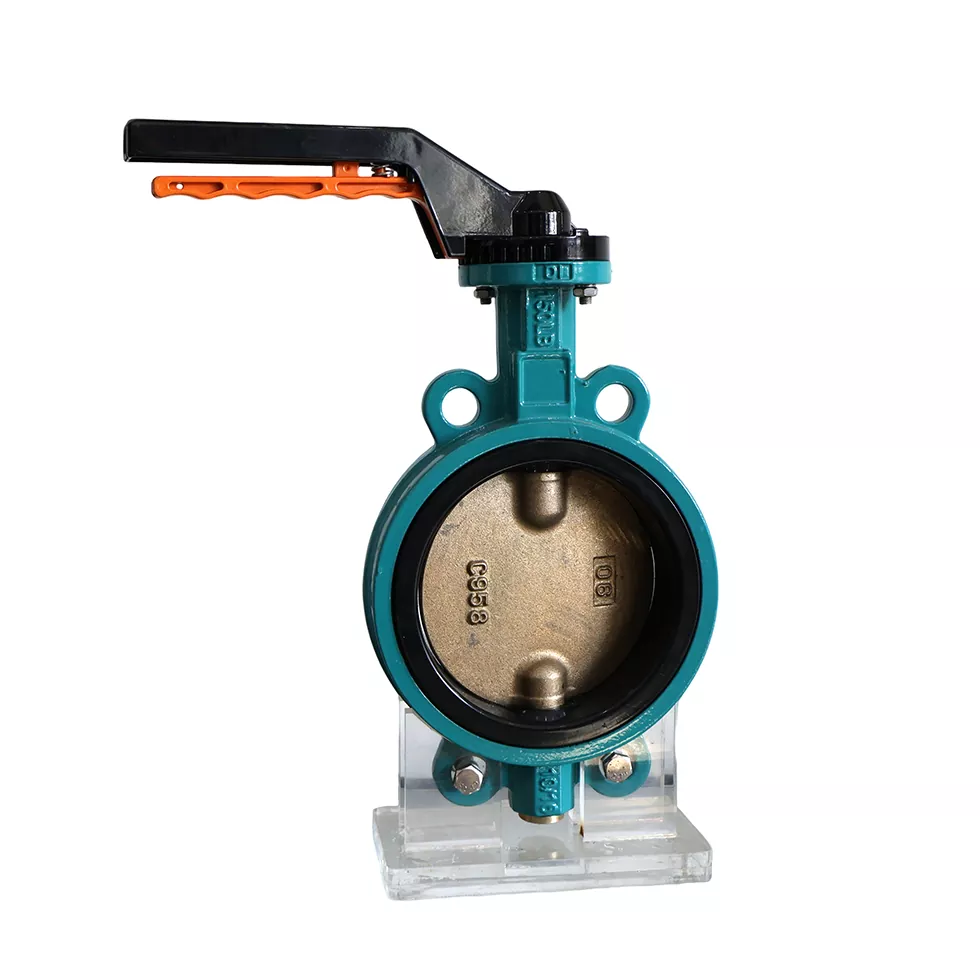

Katup kupu-kupu desain setengah batang

Valve kupu-kupu desain setengah batang hanya memiliki satu perbedaan dengan katup kupu-kupu biasa lainnya, batangnya memiliki dua tahap, juga dapat disebut sebagai poros katup terpisah, itu berarti pengurangan penampang dan lebih penting pada nilai KV. Jika Anda mencari katup jenis ini untuk industri atau proyek Anda, katup kupu -kupu setengah batang adalah pilihan yang baik, setiap bahan bagian tunggal dan flensa teratas atau bentuk batang, semuanya dapat disesuaikan.

Manfaat kinerja dan batasan yang berlaku

1. Ekonomi dan mudah dipelihara:

Biaya pembuatan katup kupu -kupu setengah batang hanya 70% dari katup kupu -kupu batang penuh, dan tidak perlu memelihara kotak isian bawah;

2. Optimalisasi untuk skenario tegangan rendah:

Tekanan kerja -PN16, suhu yang berlaku -10 ° C ~ 120 ° C (seal EPDM) / -20 ° C ~ 80 ° C (segel NBR);

Nilai CV dari koefisien aliran adalah 40% lebih tinggi dari katup gerbang dengan diameter yang sama, dan kehilangan tekanan adalah ≤ 0,2 bar (pada laju aliran 2 m/s).

3. Fleksibilitas Instalasi:

Katup kupu -kupu setengah batang dapat dipasang secara horizontal atau vertikal, dan badan katup dapat dipilih dalam besi cor (GGG50) atau stainless steel (CF8M);

Adaptasi desain clip-on untuk proyek renovasi pipa dengan ruang terbatas (mis., Perluasan pipa ruang peralatan).

4. Kompatibilitas media yang khas:

A. Air bersih, air pendingin yang bersirkulasi, uap bertekanan rendah (≤1.6mpa);

B. B. Minyak netral (viskositas ≤220cst), udara dan gas non-korosif lainnya;

C. C. Konsentrasi Cairan Asam dan Alkali (pH 5 ~ 9)
