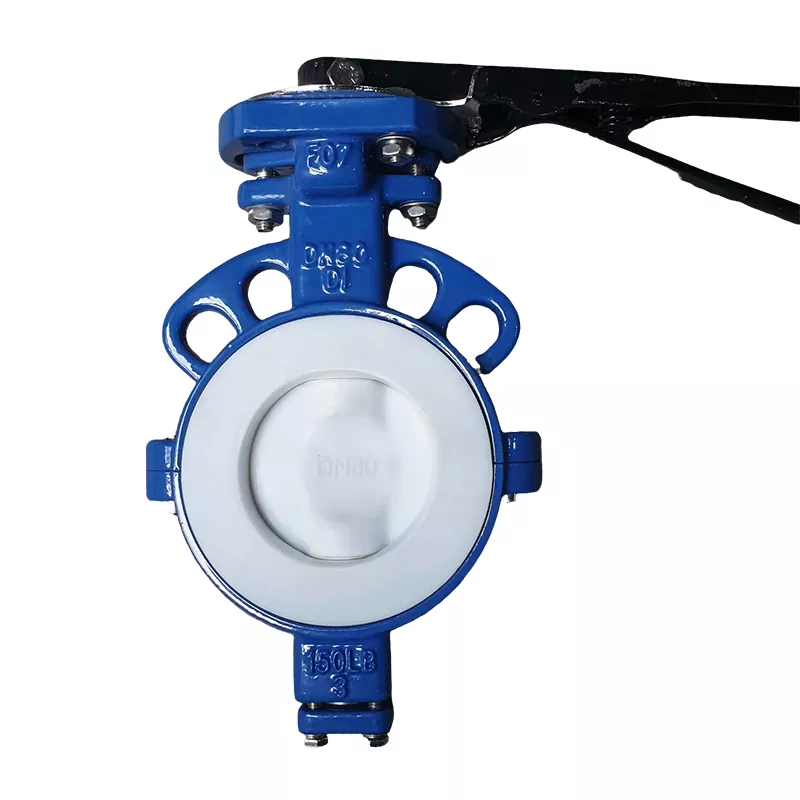

Katup Kupu-kupu Berlapis PTFE Sepenuhnya Tubuh Terpisah

Katup Kupu-Kupu Berlapis PTFE Sepenuhnya Badan Terpisah oleh Zhongguan Valve adalah solusi kontrol fluida berkinerja tinggi dan utama yang dirancang khusus untuk lingkungan industri paling menantang di dunia. Menggabungkan inovasi struktural canggih dengan ilmu material elit, katup andalan ini dilengkapi lapisan polytetrafluoroethylene (PTFE) berdensitas tinggi dan kelas premium yang memberikan pelindung yang tidak dapat ditembus terhadap korosi kimia ekstrem, keausan abrasif, dan ketidakstabilan termal.

Perlindungan Korosi Penuh Tanpa Kompromi

Badan katup secara internal dan eksternal, bersama dengan inti cakram, sepenuhnya dikemas dengan polytetrafluoroethylene (PTFE) tugas berat. Hal ini menciptakan penghalang non-reaktif yang tidak dapat ditembus terhadap asam kuat, alkali pekat, klorin, dan pelarut organik yang sangat reaktif. Koefisien gesekan PTFE yang sangat rendah meminimalkan kebutuhan torsi operasional, mencegah akumulasi media, dan mengurangi erosi abrasif dari partikel tersuspensi.

Keunggulan Rekayasa dari Desain Badan Terpisah

Katup ini memiliki badan katup terpisah atas/bawah atau kiri/kanan yang unik dan dapat dilepas, dijepit dengan aman oleh baut flensa tarik tinggi.

• Pemeliharaan In-Line Tanpa Pembongkaran: Struktur tipe terpisah ini memungkinkan tim pemeliharaan untuk memeriksa, memperbaiki, atau mengganti komponen keausan internal (seperti dudukan katup PTFE dan cakram yang dienkapsulasi) tanpa membongkar sepenuhnya sistem pipa struktural. Cukup kendurkan baut penghubung badan untuk memisahkan badan katup.

• Meminimalkan Waktu Henti dan Biaya Tenaga Kerja: Menyederhanakan pemeliharaan di ruang sempit, menurunkan biaya tenaga kerja, dan secara signifikan meningkatkan efisiensi operasional sistem.

• Retrofit Saluran Pipa yang Mulus: Konfigurasi terpisah menyederhanakan penambahan atau penukaran katup pada infrastruktur pipa yang ada selama renovasi teknik teknis.




Spesifikasi Teknis dan Standar Material

Parameter	Detail Spesifikasi
Merek / Produsen	Zhejiang Zhongguan Valve Pembuatan Co, Ltd.
Kisaran Diameter Nominal	DN40 hingga DN1600 (Model kustom berukuran besar hingga DN2400 tersedia berdasarkan permintaan)
Peringkat Tekanan	PN6 / PN10 / PN16 / Kelas 150
Desain Tubuh	Badan terpisah dua bagian (penjajaran terpisah Atas/Bawah atau Kiri/Kanan)
Bahan Pelapis & Tempat Duduk	Premium Virgin PTFE / PFA / FEP Suhu Tinggi
Bahan Dasar Bodi	Besi Ulet (GGG40/50), Baja Karbon (WCB), Baja Tahan Karat (CF8, CF8M)
Konfigurasi Disk	Cakram Terenkapsulasi Penuh PTFE/PFA, SS316, Hastelloy, Inti Baja Dupleks

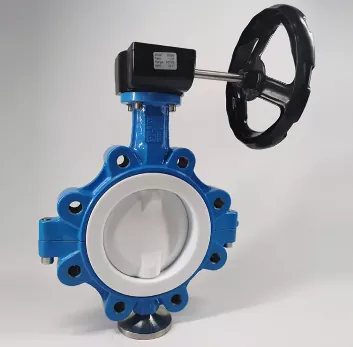

Standar Koneksi	Wafer, Lug, U-Section, Flanged Ends (Sepenuhnya kompatibel dengan ASME, DIN, JIS, BS)
Kompatibilitas Aktuator	Tuas Anglo Manual, Worm Gearbox, Aktuator Pneumatik, Aktuator Listrik

Bidang Aplikasi Target

Katup kupu-kupu kami yang berbadan terpisah dan dilapisi sepenuhnya PTFE berfungsi sebagai komponen penting bagi keselamatan untuk pelambatan yang tepat dan isolasi absolut di beragam jalur pemrosesan dengan kemurnian tinggi dan berbahaya:

• Pemrosesan Kimia dan Petrokimia: Pengelolaan asam sulfat pekat, asam klorida, soda kaustik, dan reagen kimia yang mudah menguap secara andal sekaligus memastikan keamanan proses yang mutlak.

• Manufaktur Farmasi dan Bioteknologi: Desain permukaan yang sesuai, inert, dan tidak terkontaminasi yang menjaga kondisi steril dan aman terhadap perawatan kimia Clean-In-Place (CIP) dan Sterilize-In-Place (SIP) yang agresif.

• Produksi Makanan dan Minuman: Komponen lapisan PTFE netral rasa dan tidak beracun yang mencegah kontaminasi batch dan mematuhi standar sanitasi yang ketat.

• Pengolahan Air dan Desalinasi Industri: Kontrol yang sangat stabil terhadap aliran air asam atau basa, jalur takaran bahan kimia, dan jaringan reklamasi air payau dengan salinitas tinggi.




Layanan OEM/ODM yang disesuaikan dan Kepatuhan Kualitas

Di Zhongguan Valve, kami memahami bahwa kondisi kerja yang unik memerlukan solusi yang disesuaikan. Kami menyediakan layanan kustomisasi OEM dan ODM yang komprehensif dan profesional untuk memenuhi spesifikasi teknik yang ditargetkan:

• Konfigurasi Material: Opsi khusus untuk inti cakram paduan khusus (seperti Hastelloy atau Monel untuk pemrosesan kimia elit) atau lapisan PFA ultra-murni khusus untuk cairan tingkat semikonduktor.

• Pencocokan Dimensi dan Aktuasi: Konfigurasi flensa atas yang disesuaikan menurut ISO 5211 untuk integrasi langsung dan lancar dengan aktuator pneumatik atau listrik otomatis yang ada.

• Pelabelan dan Pencitraan Merek Pribadi: Papan nama yang diukir dengan laser, pelapis warna khusus, dan pengecoran merek milik sendiri yang dirancang untuk distributor katup internasional.

Jaminan Kualitas yang Ketat

Setiap katup yang dilapisi sepenuhnya menjalani pemeriksaan produksi yang ketat sebelum meninggalkan lantai pabrik. Hal ini mencakup uji percikan tegangan tinggi untuk memastikan tidak adanya porositas mikro atau lubang kecil pada lapisan lapisan PTFE, diikuti dengan pengujian cangkang hidrostatis standar dan tekanan dudukan. Proses produksi kami sepenuhnya tersertifikasi berdasarkan ISO 9001, Petunjuk CE, dan standar API, sehingga memberikan manajer pengadaan internasional keandalan lapangan yang lengkap.

Ekspor Pengemasan, Pengiriman, dan Logistik Purna Jual

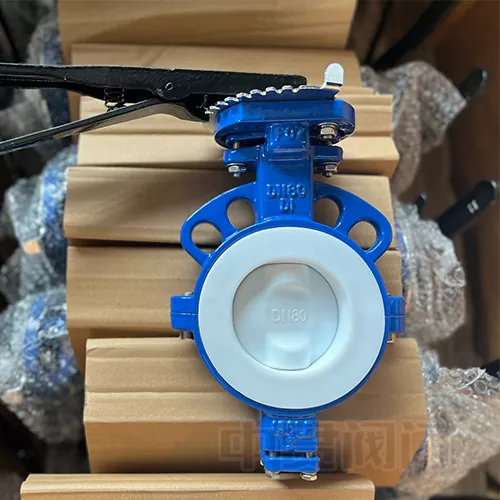

Kemasan Pelindung Standar Ekspor

Untuk mencegah kerusakan pengangkutan, lecet akibat gesekan, atau kontaminasi pada lapisan PTFE bagian dalam, semua katup dilengkapi dengan tutup ujung plastik pelindung, dibungkus vakum, dan ditambatkan dengan aman di dalam peti kayu yang tahan fumigasi dan bebas fumigasi tugas berat yang bersertifikasi IPPC. Kedekatannya dengan pelabuhan maritim utama (Ningbo dan Shanghai) memastikan transit pelayaran yang cepat dan dapat diprediksi di seluruh jalur angkutan laut, udara, dan kereta api.

Dukungan Purna Jual yang Komprehensif

• Garansi 18 Bulan: Dukungan kualitas penuh yang mencakup semua komponen mekanis dan penyegelan dalam kondisi pengoperasian normal sejak tanggal pengiriman.

• Respon Teknis 24/7: Tim aplikasi profesional kami merespons dalam waktu 24 jam untuk membantu klien internasional dengan pedoman pemasangan, perhitungan torsi, dan kalibrasi aktuator otomatis.

• Ketersediaan Suku Cadang Siklus Hidup: Segel pengganti asli, dudukan PTFE, dan batang disimpan secara permanen dalam inventaris untuk menjamin pengiriman global yang cepat dan meminimalkan gangguan operasional klien.
