Ringkasan Artikel

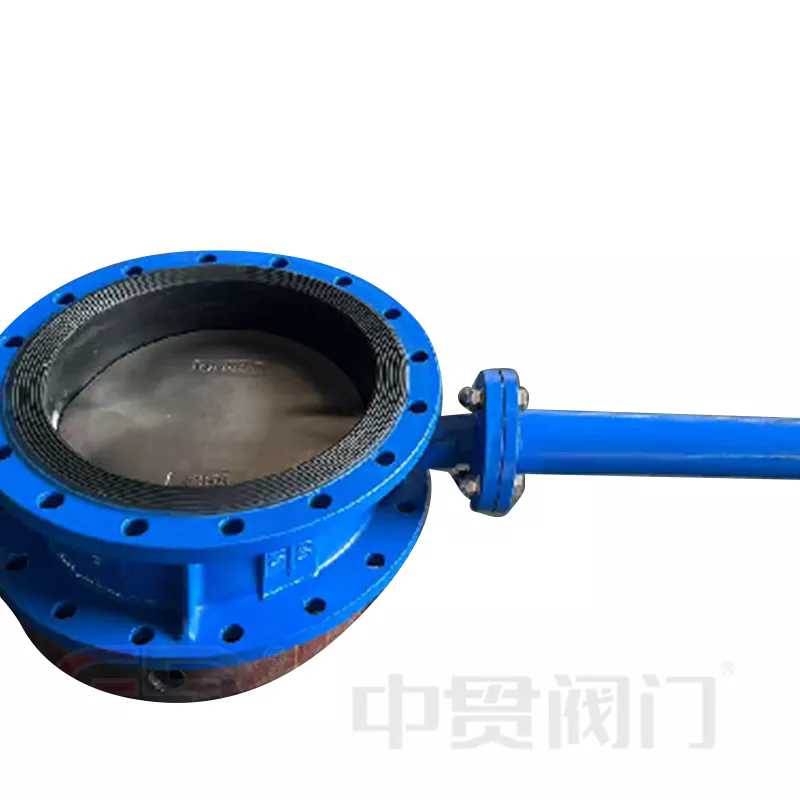

Katup kupu-kupu batang diperpanjangbanyak digunakan dalam sistem perpipaan industri modern di mana katup standar tidak dapat memberikan aksesibilitas atau kenyamanan operasional yang memadai. Katup ini memiliki batang memanjang yang memungkinkan operator mengontrol aliran dari pipa berinsulasi di atas, instalasi bawah tanah, atau lokasi yang sulit dijangkau. Artikel ini menjelaskan cara kerja katup kupu-kupu batang panjang, komponen strukturalnya, kelebihannya, aplikasi umum, dan faktor utama yang perlu dipertimbangkan ketika memilih katup yang tepat untuk keperluan industri. Tabel yang jelas, bagian terstruktur, dan panduan praktis membantu para insinyur, tim pengadaan, dan profesional pemeliharaan memahami bagaimana katup ini memecahkan tantangan operasional dunia nyata.
Dalam sistem perpipaan industri, katup memainkan peran penting dalam mengatur, mengisolasi, dan mengarahkan aliran fluida. Di antara banyak jenis yang tersedia, katup kupu-kupu dihargai karena desainnya yang ringkas, pengoperasian yang cepat, dan efisiensi biaya.
Namun, pada beberapa instalasi, katup kupu-kupu standar tidak dapat dioperasikan dengan mudah karena lapisan insulasi, penempatan pipa bawah tanah, atau pipa yang ditinggikan. Dalam kasus seperti itu, sebuahKatup Kupu-Kupu Batang Diperpanjangmenjadi solusi pilihan.
Katup khusus ini memiliki batang yang lebih panjang yang melampaui badan katup. Batang yang diperpanjang memungkinkan aktuator atau pegangan tetap dapat diakses meskipun katup itu sendiri dipasang di lokasi yang sulit. Hasilnya, pemeliharaan dan pengoperasian menjadi jauh lebih aman dan nyaman.
Produsen sepertiZhongguanmenyediakan katup kupu-kupu batang panjang rekayasa yang dirancang untuk memenuhi tuntutan kebutuhan jaringan pipa industri, termasuk pabrik kimia, fasilitas pengolahan air, dan infrastruktur energi.
Prinsip kerja katup kupu-kupu batang panjang mirip dengan katup kupu-kupu konvensional. Perbedaan utamanya terletak pada panjang batang katup.
Di dalam badan katup, cakram melingkar berputar mengelilingi poros tengah. Ketika batang diputar, cakram berputar untuk memungkinkan atau membatasi aliran fluida melalui pipa.
Proses operasional biasanya mencakup langkah-langkah berikut:
Ketika cakram disejajarkan sejajar dengan pipa, fluida mengalir dengan bebas. Ketika diputar tegak lurus terhadap pipa, cakram tersebut menghalangi aliran sepenuhnya. Pengoperasian seperempat putaran ini memungkinkan kontrol aliran yang cepat dan efisien.
Batang yang diperpanjang memastikan bahwa aktuator tetap berada di atas lapisan insulasi atau permukaan tanah, sehingga operator dapat mengakses mekanisme kontrol tanpa melepas insulasi atau menggali pipa.
Katup kupu-kupu batang diperpanjang terdiri dari beberapa komponen utama yang bekerja sama untuk memastikan kinerja yang andal.
| Komponen | Keterangan |
| Badan Katup | Rumah utama yang menghubungkan ke pipa dan berisi komponen internal. |
| Cakram | Elemen berputar yang mengontrol aliran fluida melalui katup. |
| Batang Diperpanjang | Poros memanjang yang memungkinkan aktuator diposisikan jauh dari badan katup. |
| Kursi | Memberikan penyegelan antara cakram dan badan katup untuk mencegah kebocoran. |
| Aktuator atau Pegangan | Mekanisme eksternal yang digunakan untuk mengoperasikan katup. |
| Bantalan | Mendukung kelancaran putaran batang dan mengurangi gesekan. |
Batang yang diperpanjang dirancang dengan cermat untuk menjaga kekuatan mekanis dan memastikan transmisi torsi yang akurat selama pengoperasian.
Katup kupu-kupu batang diperpanjang menawarkan beberapa manfaat praktis dibandingkan dengan katup kupu-kupu standar.
Keunggulan ini menjadikan katup kupu-kupu batang panjang sangat berguna dalam sistem industri besar di mana aksesibilitas dan keandalan sangat penting.
Katup kupu-kupu batang diperpanjang banyak digunakan di banyak industri di mana aksesibilitas pipa terbatas.
Misalnya, dalam sistem pemanas distrik, saluran pipa sering kali ditutup dengan insulasi tebal untuk meminimalkan kehilangan panas. Katup standar akan terkubur di bawah lapisan insulasi, sehingga menyulitkan pengoperasian. Batang yang diperpanjang memecahkan masalah ini dengan menempatkan mekanisme kontrol di atas insulasi.
Tabel berikut merangkum parameter teknis umum yang terkait dengan katup kupu-kupu batang panjang yang digunakan dalam sistem industri.
| Parameter | Kisaran Khas |
| Diameter Nominal | DN50 – DN1200 |
| Peringkat Tekanan | PN10 – PN25 |
| Bahan Tubuh | Besi ulet, baja karbon, baja tahan karat |
| Bahan Disk | Baja tahan karat, perunggu, atau paduan berlapis |
| Bahan Kursi | EPDM, PTFE, NBR |
| Panjang Perpanjangan Batang | Disesuaikan sesuai dengan kedalaman pemasangan |
| Tipe Operasi | Manual, aktuator listrik, aktuator pneumatik |
Parameter ini dapat bervariasi tergantung pada persyaratan proyek dan kondisi pengoperasian.
Memilih katup yang sesuai memerlukan evaluasi beberapa faktor teknis untuk memastikan kinerja yang andal.
Bekerja sama dengan produsen berpengalaman seperti Zhongguan dapat membantu memastikan bahwa konfigurasi katup sesuai dengan persyaratan teknik spesifik sistem perpipaan.
Meskipun katup kupu-kupu dikenal karena persyaratan perawatannya yang rendah, pemeriksaan rutin membantu memperpanjang masa pakai.
Pemasangan yang tepat dan perawatan rutin sangat meningkatkan keandalan katup dan mengurangi biaya pengoperasian jangka panjang.
1. Mengapa batang yang diperpanjang diperlukan untuk beberapa katup kupu-kupu?
Batang yang diperpanjang memungkinkan aktuator katup tetap dapat diakses ketika badan katup dipasang di bawah tanah, di dalam lapisan insulasi, atau di area yang sulit dijangkau.
2. Dapatkah panjang ekstensi batang disesuaikan?
Ya. Sebagian besar produsen menyediakan panjang batang yang disesuaikan berdasarkan kedalaman pipa, ketebalan insulasi, dan persyaratan operasional.
3. Apakah katup kupu-kupu batang panjang cocok untuk sistem suhu tinggi?
Ya, asalkan bahan dan komponen penyegel yang sesuai dipilih agar tahan terhadap suhu pengoperasian.
4. Apa perbedaan antara katup kupu-kupu standar dan versi batang diperpanjang?
Perbedaan utamanya adalah batang yang lebih panjang yang menghubungkan cakram katup ke aktuator, memungkinkan pengoperasian dari posisi jauh atau tinggi.
Katup kupu-kupu batang yang diperluas memberikan solusi efektif untuk jaringan pipa industri di mana katup standar tidak dapat diakses dengan mudah. Dengan memanjangkan batang di atas lapisan insulasi atau instalasi bawah tanah, katup ini menyederhanakan pengoperasian, meningkatkan keselamatan, dan mengurangi kerumitan perawatan.
Dengan strukturnya yang ringkas, kontrol aliran yang efisien, dan opsi pemasangan yang fleksibel, katup kupu-kupu batang yang diperpanjang terus memainkan peran penting dalam rekayasa perpipaan modern. Produk berkualitas tinggi yang diproduksi oleh perusahaan sepertiZhongguanmembantu memastikan kinerja yang andal di berbagai lingkungan industri yang menuntut.
Jika Anda mencari solusi yang dapat diandalkan untuk pipa berinsulasi, instalasi bawah tanah, atau sistem kontrol aliran khusus, tim teknik kami siap membantu.Hubungi kamihari ini untuk mempelajari lebih lanjut tentang solusi Extended Stem Butterfly Valve yang disesuaikan dan mengetahui bagaimana Zhongguan dapat mendukung proyek Anda.
