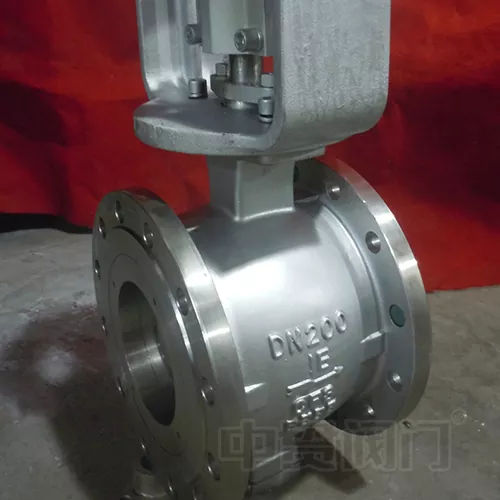

Katup Bola V-port Baja Tahan Karat

Katup Bola V-Port Baja Tahan Karat Zhongguan adalah katup industri berperforma tinggi yang dibuat khusus untuk modulasi aliran presisi dan kondisi servis berat. Dibuat dari baja tahan karat premium dan menggabungkan geometri V-ball yang canggih, produk ini unggul dalam menangani cairan korosif, sistem suhu tinggi dan tekanan tinggi, serta media kompleks yang mengandung partikulat tersuspensi atau bahan berserat.

Katup ini banyak digunakan di sektor penyulingan petrokimia, pembangkit listrik, pemrosesan metalurgi, produksi makanan dan minuman, manufaktur farmasi, pulp dan kertas, serta perlindungan lingkungan. Produk ini dikenal luas karena integritas penyegelannya yang unggul, ketahanan aus yang luar biasa, dan masa pakai operasional yang lebih lama, menjadikannya komponen yang sangat diperlukan dalam sistem kontrol proses modern.

Fitur Desain Inti & Keunggulan Teknis

1. Geometri Bola V-Port Presisi untuk Kontrol Akurat

Kontur berbentuk V yang dimasukkan ke dalam permukaan bola memungkinkan karakteristik aliran yang sangat presisi, sehingga menghasilkan kurva kontrol yang linear dan persentase yang sama. Dengan rasio turndown melebihi 100:1, katup ini cocok untuk aplikasi yang menuntut regulasi proses yang ketat, seperti kontrol umpan reaktor dan penyeimbangan rasio aliran.

2. Tindakan Geser Membersihkan Diri Mencegah Penyumbatan

Saat bola V-port berputar, ujung tajam dari V-notch menghasilkan efek geser yang kuat yang secara efektif memotong serat, serat pulp, slurry, dan partikel padat yang tertahan dalam aliran fluida. Tindakan pembersihan mandiri yang unik ini mencegah penumpukan media dan kemacetan katup, memberikan keuntungan tersendiri dalam aplikasi menantang yang melibatkan stok kertas, lumpur, air limbah, dan cairan padat lainnya.

3. Metalurgi Premium & Pengerasan Permukaan Tingkat Lanjut

• Bahan Dasar: Badan dan bola katup tersedia dalam pilihan baja tahan karat bermutu tinggi termasuk 304, 316, dan CF8M (CF3M), yang menawarkan ketahanan yang sangat baik terhadap berbagai media korosif.

• Penyempurnaan Permukaan: Untuk kondisi yang sangat berat, permukaan perapat dapat diperkuat dengan lapisan tungsten karbida atau keramik yang diaplikasikan melalui teknologi penyemprotan termal Bahan Bakar Oksigen Kecepatan Tinggi (HVOF). Perawatan ini mencapai kekerasan permukaan hingga HRC 65 atau lebih tinggi, sehingga secara dramatis meningkatkan ketahanan terhadap erosi, abrasi, dan pengeroposan, serta memperpanjang masa pakai beberapa kali lipat dibandingkan dengan alternatif tanpa lapisan.

4. Berbagai Solusi Penyegelan untuk Suhu & Tekanan Ekstrim

Bergantung pada kebutuhan servis spesifik Anda, kami menawarkan berbagai konfigurasi penyegelan:

• Soft Seal (PTFE/PPL): Ideal untuk aplikasi suhu ruangan, tekanan rendah, dan media bersih, mencapai tingkat kebocoran serendah Kelas VI (kebocoran nol terlihat) .

• Segel Keras Logam (Logam-ke-Logam): Direkayasa untuk layanan suhu tinggi hingga 450°C (842°F) , sistem tekanan tinggi, dan media abrasif, menjaga kinerja kebocoran tetap stabil pada tingkat Kelas IV hingga VI.

• Segel Komposit Grafit Fleksibel: Menggabungkan ketahanan suhu tinggi yang sangat baik dengan elastisitas yang baik, sehingga sangat cocok untuk sistem uap dan minyak termal.

5. Aktuasi Standar & Integrasi Kontrol Cerdas

• Flensa Pemasangan yang Sesuai ISO 5211: Memungkinkan pemasangan aktuator listrik, pneumatik, atau worm-gear secara langsung dan tanpa alat, mendukung sinyal analog 4-20mA dan protokol komunikasi bus digital (seperti Profibus, Modbus, dan Foundation Fieldbus) untuk integrasi yang lancar ke sistem kontrol DCS dan PLC otomatis.

• Batang yang Direkayasa dengan Keselamatan: Memiliki desain batang tahan ledakan yang dipadukan dengan mekanisme penguncian limit-stop yang terintegrasi, memastikan pengoperasian yang aman dan andal bahkan dalam kondisi lonjakan tekanan tinggi.

6. Metode Koneksi Serbaguna & Konfigurasi Struktural

• Jenis Sambungan: Tersedia dalam ujung bergelang (RF, FF), tipe wafer/lug, berulir (NPT, BSP), las soket, dan las butt, kompatibel dengan standar perpipaan internasional utama termasuk ANSI, DIN, JIS, dan GB.

• Opsi Struktural: Ditawarkan dalam konfigurasi kontrol V-port standar, serta desain penyegelan kursi ganda untuk aplikasi penghentian dua arah atau siklus on-off frekuensi tinggi.

Industri & Skenario Aplikasi Khas

Panduan Pemilihan Cepat – Membantu Anda Memilih Katup yang Tepat

Untuk memfasilitasi pemilihan katup yang akurat, kami menyarankan untuk memberikan parameter pengoperasian berikut kepada tim teknis kami:

• Karakteristik Media: Nama, korosivitas, kandungan padatan (jenis dan konsentrasi), viskositas

• Kondisi Pengoperasian: Kisaran tekanan kerja, kisaran suhu, koefisien aliran yang diperlukan (Cv/Kv)

• Persyaratan Kontrol: Karakteristik aliran yang diinginkan (linier/persentase sama), jenis aktuator (manual/listrik/pneumatik), preferensi sinyal kontrol

• Spesifikasi Sambungan: Rating flensa, jadwal pipa, jenis sambungan akhir

Staf teknis kami yang berpengalaman menawarkan penghitungan ukuran gratis dan layanan desain solusi khusus untuk memastikan kinerja katup yang optimal untuk aplikasi spesifik Anda.

Jaminan Mutu & Standar Manufaktur

• Kepatuhan: Diproduksi sesuai dengan standar yang diakui secara internasional termasuk ISO 9001, API 6D, API 607 ​​(aman terhadap kebakaran), dan GB/T 12237.

• Pengujian Ketat: Setiap katup menjalani pengujian tekanan hidrostatis 100%, pemeriksaan kebocoran dudukan, dan analisis spektral material untuk menjamin pengiriman tanpa cacat.

• Ketertelusuran: Keterlacakan material secara penuh dan dokumentasi inspeksi yang komprehensif disimpan untuk catatan kualitas.

Layanan Purna Jual & Komitmen Garansi

1. Masa Garansi: 12 bulan sejak tanggal commissioning, mencakup cacat produksi.

2. Dukungan Teknis Seumur Hidup: Akses gratis ke tim teknik kami untuk pemecahan masalah, panduan pemeliharaan, dan rekomendasi suku cadang sepanjang masa pakai katup.

3. Tanggap Darurat: Prioritas dukungan 48 jam di lokasi atau jarak jauh untuk kegagalan sistem yang kritis.

Mengapa Memilih Zhongguan?

• 18+ tahun pengalaman manufaktur katup khusus

• Diekspor ke lebih dari 30 negara di lima benua

• Kemampuan penyesuaian penuh – ukuran non-standar, paduan khusus, dan pelapis khusus tersedia berdasarkan permintaan

• Kontrol proses yang ketat dengan kemampuan penelusuran kualitas yang terdokumentasi sepenuhnya

• Penetapan harga yang kompetitif dengan pasokan pabrik langsung – tanpa markup perantara

Zhongguan Valve – Rekayasa Presisi untuk Setiap Tantangan Aliran.

Untuk lembar data teknis terperinci, gambar CAD, atau bantuan pemilihan yang dipersonalisasi, jangan ragu untuk menghubungi tim penjualan kami. Kami berharap dapat membangun kemitraan jangka panjang dengan Anda.
