Katup Globe Tertutup Bellow Tipe Sudut Standar DIN

Katup Globe Tersegel Bellow Tipe Sudut Standar DIN mewakili evolusi penting dalam teknologi kontrol fluida. Tidak seperti katup berpola lurus tradisional, desain badan sudut ini secara inheren mengatasi kendala ruang dan tantangan drainase yang umum terjadi pada jaringan perpipaan yang kompleks. Dengan mengalihkan aliran pada sudut 90 derajat, hal ini menghilangkan kebutuhan akan pemasangan siku tambahan, sehingga mengurangi penurunan tekanan dan biaya pemasangan.

Deskripsi Produk & Spesifikasi Teknis

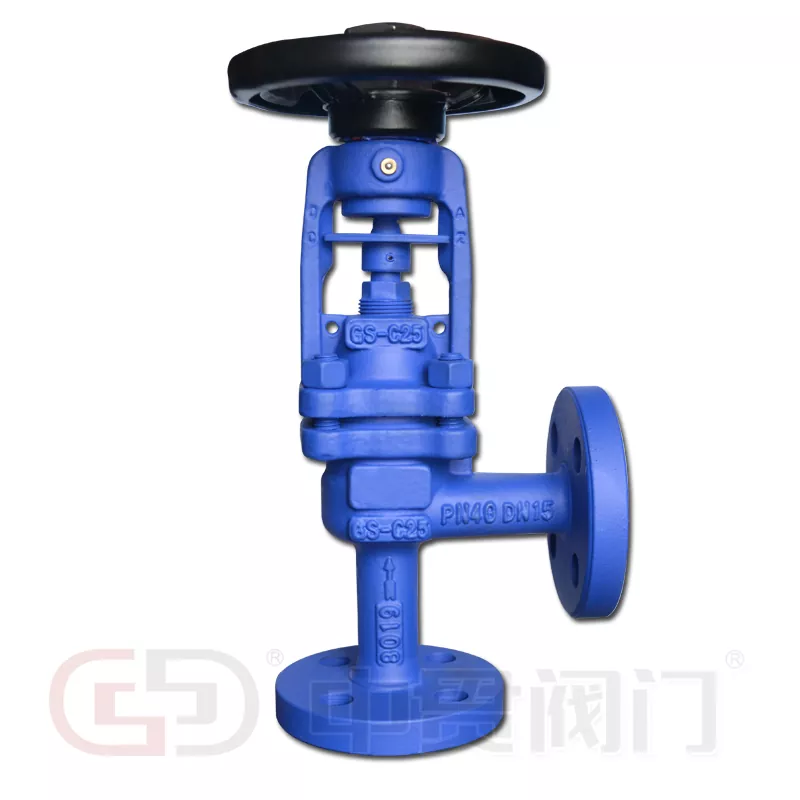

Katup Globe Tersegel Bellow Tipe Sudut Standar DIN ini menggabungkan pola sudut hemat ruang dengan segel bellow metalik multi-lapis. Ini adalah pilihan yang lebih disukai untuk tugas isolasi kritis dalam sistem minyak termal, uap super panas, dan gas berbahaya.

• Bahan Konstruksi

Bodi/Kap: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Bellow: SS304, SS316, SS316L, SS310S, Hastelloy C

Kursi & Cakram: Baja tahan karat dengan permukaan keras Stellite (opsional)

• Rentang Ukuran & Tekanan

Kisaran ukuran: DN15 – DN400

Peringkat tekanan: PN16 – PN40

Kisaran suhu: ≤600 °C

• Aplikasi & Media Khas

Sistem: Sistem minyak panas, sistem uap, sistem air panas dan dingin, pabrik amonia.

Media: Uap, gas proses, air panas, minyak termal, amonia, cairan perpindahan panas.

Keuntungan Inti

Elemen Segel Bellow Metalik

Inti dari katup ini adalah bellow logam multi-lapis yang dibentuk secara hidrolik. Hal ini menghilangkan segel dinamis pada batang, sehingga sepenuhnya mencegah kebocoran eksternal. Tidak seperti katup pengepakan konvensional, desain bellow memastikan nol emisi yang tidak terpakai – penting untuk pembangkit listrik yang sensitif terhadap lingkungan dan memiliki tanggung jawab tinggi.

Geometri Cakram yang Dioptimalkan

Profil cakram yang berbentuk kerucut dan ramping memberikan karakteristik aliran linier dan penutupan yang rapat (hingga tingkat kebocoran Kelas VI). Desain ini mengurangi erosi dan getaran, sehingga secara signifikan memperpanjang masa pakai dibandingkan katup globe standar.

Sistem Penyegelan Redundan (Bellow + Pengepakan)

Kami menggabungkan arsitektur segel ganda. Segel utama adalah bellow logam. Jika bellow gagal (sangat jarang terjadi), PTFE sekunder atau kemasan grafit menyediakan segel cadangan segera, sehingga memastikan keselamatan pabrik tidak terganggu.

Fitting Gemuk untuk Pelumasan

Fitting gemuk terintegrasi memungkinkan pelumasan langsung pada batang, mur batang, dan rakitan selongsong. Hal ini mengurangi torsi pengoperasian dan mencegah kerusakan pada aplikasi siklus tinggi.

Roda Tangan Ergonomis

Didesain dengan tonjolan anti selip dan diameter optimal, roda tangan mengurangi kelelahan operator dan memberikan modulasi yang halus dan presisi. Konstruksi tugas berat tahan terhadap dampak kerusakan di lingkungan pabrik yang kokoh.

Tanya Jawab – Informasi Praktis Pengadaan

T: Apakah Anda memiliki MOQ?

A: Tidak, kami tidak memiliki jumlah pesanan minimum. Bahkan jika Anda hanya membutuhkan satu potong, kami akan memproduksi dan menyediakannya. Sebagai pabrik yang fleksibel, kami sebelumnya telah menyediakan katup pengaman tunggal untuk mendukung pemeliharaan mendesak pelanggan.

T: Dapatkah Anda memberikan standar lain?

J: Ya. Meskipun keahlian inti kami adalah DIN Standard Angle Type Bellows Sealed Globe Valve, kami dapat memproduksi sesuai standar lain (ANSI, BS, JIS) berdasarkan permintaan. Cukup berikan standar dan kelas tekanan yang diperlukan kepada tim pemasok kami.

T: Bisakah saya mendapatkan gambar katup penyelidikan?

A: Ya, tapi perlu diingat bahwa persiapan gambar memerlukan waktu. Berikan waktu tunggu yang cukup dalam jadwal proyek Anda. Untuk katup khusus, non-umum, atau rentang lebar (misalnya, DN400 atau paduan khusus), kami tidak selalu dapat memberikan gambar, karena tidak ada satu pabrik pun yang memproduksi setiap jenis katup. Namun, untuk semua konfigurasi DIN standar, tersedia gambar dimensi penuh dan P&ID.

T: Berapa lama untuk sebuah kutipan?

A: Biasanya dalam waktu 24 jam untuk pertanyaan standar. Untuk katup khusus (misalnya, kelas tekanan paduan tinggi atau non-standar), tunggu hingga 48 jam. Kami mengutamakan respon cepat sebagai pabrikan China profesional.

T: Bagaimana dengan pengepakan?

A: Pengepakan standar ekspor menggunakan kotak kayu yang disegel untuk perlindungan korosi. Untuk ukuran besar (biasanya di atas DN200), katup dipasang pada palet dengan stretch film dan penghalang kelembapan. Semua pengepakan memenuhi standar pengiriman internasional.
