Jika Anda melihat pabrik air modern, pabrik, atau sistem perpipaan di gedung-gedung besar, Anda mungkin memperhatikan sesuatu: katup gerbang tradisional yang besar dan berat menjadi semakin jarang digunakan. Katup tersebut semakin banyak digantikan oleh jenis katup yang lebih kompak dengan pegangan atau roda gigi—thekatup kupu-kupu. Perubahan ini tidak terjadi secara kebetulan. Hal ini karena katup kupu-kupu menawarkan solusi yang lebih memenuhi kebutuhan teknik modern dalam banyak aspek.
Sama seperti ponsel cerdas yang menggantikan ponsel menengah di banyak bidang, popularitas katup kupu-kupu berasal dari keunggulan uniknya. Mari kita lihat bagaimana katup kupu-kupu "menjadi yang teratas" di beberapa bidang utama.
1. Penghematan Besar pada Ruang dan Berat
Bayangkan Anda perlu mengontrol pipa DN500 (berdiameter sekitar 500mm):

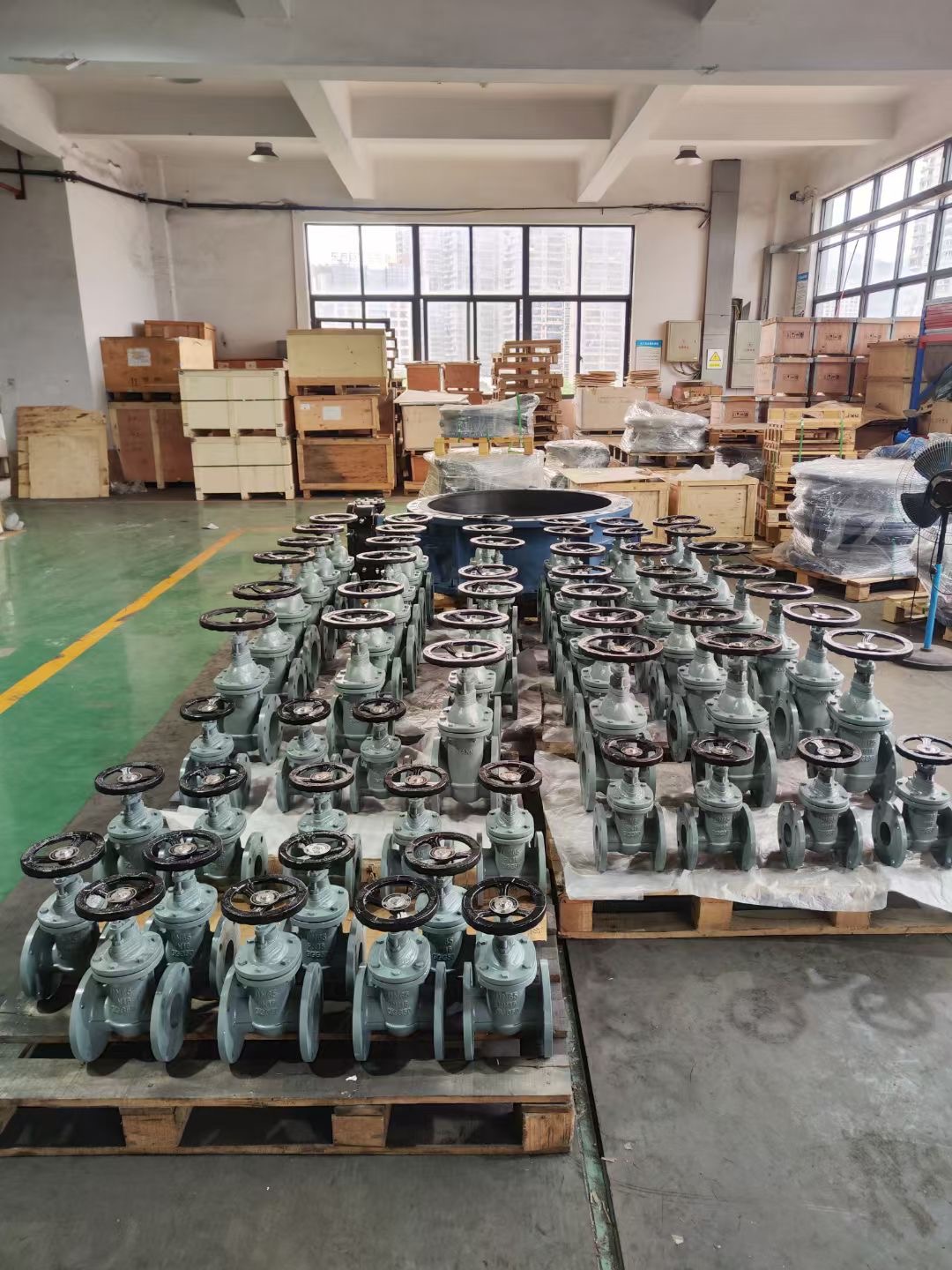

Memasang katup gerbang seperti memasang "kotak" logam yang tebal dan berat pada pipa. Ini membutuhkan dukungan yang kokoh dan memakan banyak ruang.
Memasang katup kupu-kupu sama seperti menambahkan "cakram" tipis di antara flensa pipa. Ini sangat kompak, dan beratnya mungkin hanya sepertiga hingga setengah akatup gerbangberukuran sama.
2. Pertarungan Kecepatan: Pembukaan dan Penutupan
Ketika respons cepat diperlukan, efisiensi operasionalnya jauh berbeda:
Mengoperasikan katup gerbang seperti menggunakan dongkrak sekrup model lama. Anda perlu memutar handwheel berkali-kali (terkadang puluhan bahkan ratusan putaran) untuk membuka atau menutupnya sepenuhnya. Hal ini dapat membuang-buang waktu yang berharga dalam keadaan darurat dimana aliran listrik harus segera diputus.
Mengoperasikan katup kupu-kupu seperti membuka atau menutup pintu. Anda cukup memutar handle atau gear 90 derajat (seperempat putaran) untuk langsung beralih dari terbuka penuh ke tertutup penuh, atau sebaliknya. Hal ini penting untuk keadaan darurat seperti pemadaman kebakaran atau penanggulangan kebocoran.
3. Faktor “Biaya”: Harga dan Pemeliharaan
Dari sudut pandang biaya proyek dan operasi jangka panjang, katup kupu-kupu lebih ekonomis:
Biaya Pembuatan: Struktur katup kupu-kupu relatif sederhana, dengan bagian yang lebih sedikit. Terutama, bodinya memerlukan material pengecoran dan waktu pemesinan yang jauh lebih sedikit dibandingkan katup gerbang. Hal ini membuat keunggulan biaya katup kupu-kupu sangat jelas terlihat pada pipa berdiameter besar.
Perawatan: Cincin segel pada katup kupu-kupu biasanya berdesain modular. Jika segel bagian dalam sudah aus dan perlu diganti, sering kali Anda tidak perlu melepas seluruhnyakatuptubuh dari pipa. Anda cukup melonggarkan batangnya dan mengganti segel jok dan segel cakram, yang sangat menyederhanakan proses perbaikan.
Sebaliknya, jika permukaan penutup gerbang dan dudukan katup gerbang rusak, perbaikan seringkali sangat sulit, dan terkadang seluruh katup perlu diganti.
4. "Poin Bonus" untuk Keserbagunaan
Meskipun tidak ada yang terbaik untuk kontrol aliran halus, katup kupu-kupu masih sedikit lebih baik dalam hal ini:
Katup gerbang dirancang sedemikian rupa sehingga tidak boleh digunakan untuk mengatur aliran. Jika dibiarkan terbuka sebagian, cairan berkecepatan tinggi akan mengikis dan menyebabkan getaran pada gerbang yang terbuka sebagian, dengan cepat merusak permukaan segel dan menimbulkan kebisingan yang signifikan.
Katup kupu-kupu, meskipun tidak setepat katup kontrol khusus, dapat digunakan untuk pelambatan kasar dalam kisaran tertentu. Dengan mengubah sudut bukaan cakram, Anda dapat mencapai perkiraan kontrol aliran, meskipun beberapa kavitasi dan hambatan juga terjadi saat setengah terbuka.
Jadi, Apakah Gate Valves Sudah Dihapus Sepenuhnya?
Sama sekali tidak. Katup gerbang masih bertahan di bidang keahliannya. Mereka masih sangat diperlukan dalam situasi berikut:
Bor Penuh Ketat, Resistensi Nol Diperlukan: Pada beberapa jaringan pipa minyak dan gas alam jarak jauh yang sangat sensitif terhadap kehilangan tekanan, jalur katup gerbang yang terbuka penuh persis sama dengan diameter dalam pipa, sehingga memberikan resistansi hampir nol. Ini adalah keuntungan yang tidak dapat ditandingi oleh katup kupu-kupu (batang katup dan tepi cakram selalu berada di jalur aliran).
Cairan dengan Kemurnian Tinggi: Dalam industri seperti makanan dan obat-obatan, jalur aliran langsung dari katup gerbang cenderung tidak memerangkap cairan dan lebih mudah dibersihkan.
Kondisi Keras seperti Frekuensi/Tekanan Tinggi: Pada beberapa sistem uap bersuhu tinggi dan bertekanan tinggi atau aplikasi khusus, struktur katup gerbang bisa lebih kuat dan mungkin memiliki masa pakai lebih lama.
