Apa itu pengelasan pantat? Apa perbedaan sambungan BW dan SW, bergelang, berulir?

2026-05-12 0 Tinggalkan aku pesan

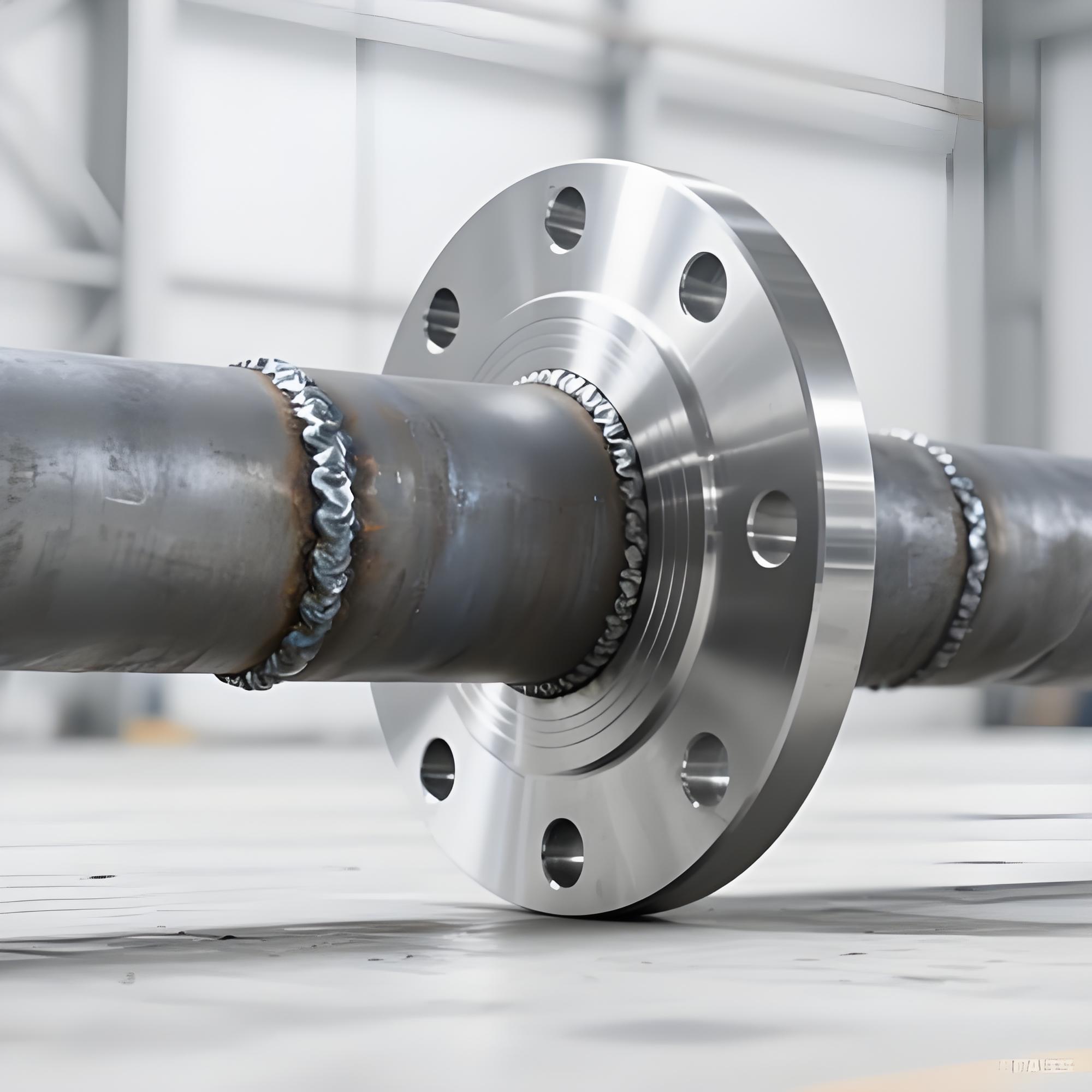

Pengelasan butt adalah metode pengelasan di mana ujung dua benda kerja ditempatkan saling berhadapan, dipanaskan secara bersamaan di seluruh permukaan ujung, dan tekanan praktis untuk mencapai ikatan atom antara dua benda kerja dalam keadaan padat, sehingga menyatukannya menjadi satu bagian.

Untuk membantu Anda memahami secara lebih mengesankan, berikut perbandingan dari berbagai sudut pandang:

1. Perbedaan dari "Socket Welding" (umumnya digunakan untuk pipa dengan lubang kecil)

Barang Perbandingan	Pengelasan Bokong	Pengelasan Soket
Metode Koneksi	Ujung-ujungnya dijajarkan rata dan dilas langsung	Salah satu ujungnya dimasukkan ke ujung lainnya dan fillet dilas di bagian luar
Kisaran Ukuran Pipa	Biasanya digunakan untuk DN50 ke atas	Biasanya digunakan untuk DN50 dan lebih kecil
Jenis Las	Las pantat, penetrasi penuh	Lasan fillet, tidak tembus seluruhnya
Kesenjangan Internal	Tanpa langkah, dinding bagian dalam mulus	Terdapat celah yang dapat menumpuk media atau menyebabkan korosi
Metode Inspeksi	Dapat dirontgen (RT), keandalannya tinggi	Sulit untuk rontgen (RT), kebanyakan MT atau PT
Kemampuan Kekuatan	Mampu menahan tekanan, suhu, dan beban kelelahan yang lebih tinggi	Cocok untuk tekanan rendah dan kondisi statis

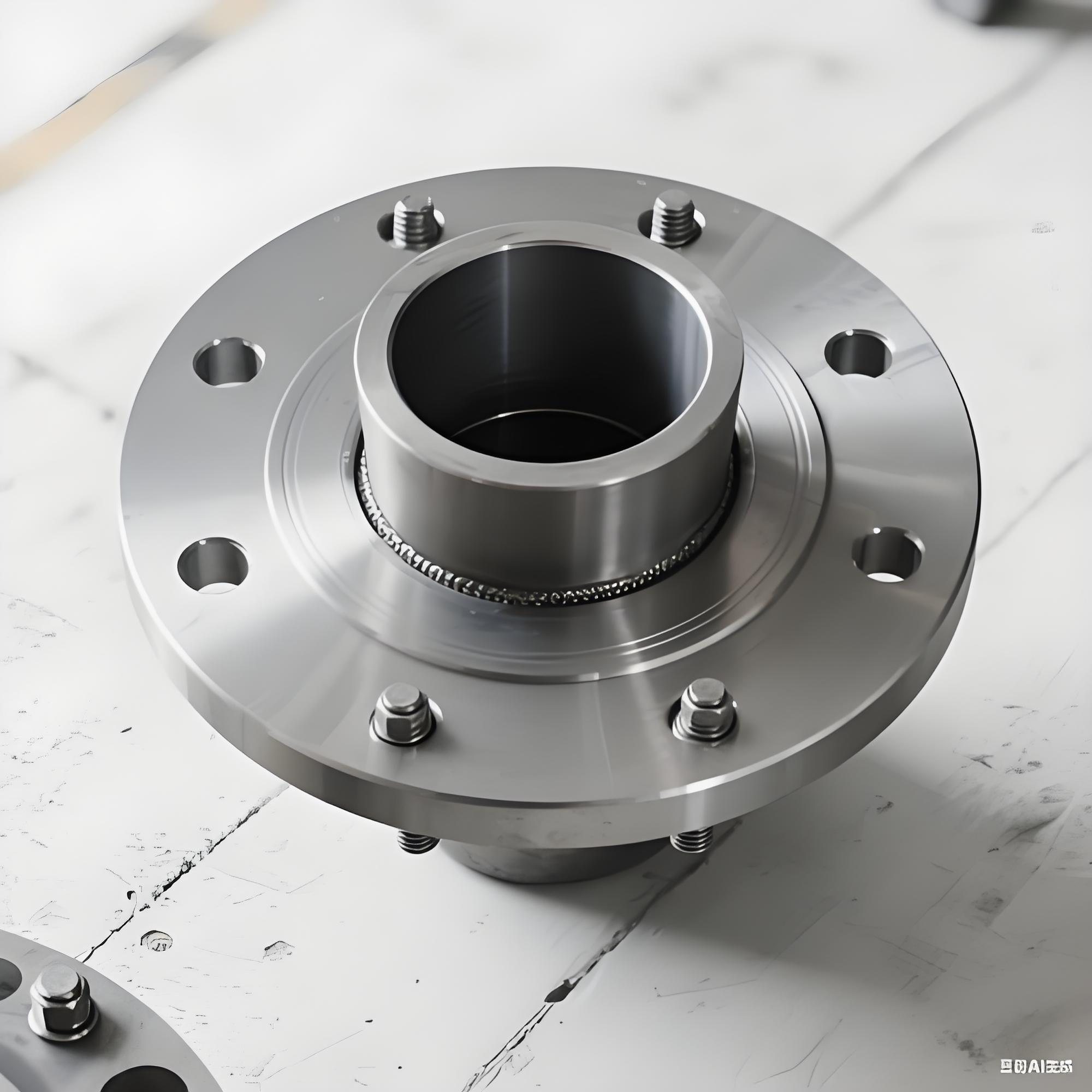

2. Perbedaan dari "Flanged Connection" (umumnya digunakan untuk katup dan antarmuka peralatan)

Barang Perbandingan	Pengelasan Bokong	Koneksi Bergelang
Koneksi Alam	Permanen, tidak dapat dilepas	Dapat dilepas, mudah dirawat dan diganti
Titik Penyegelan	Tidak ada segel paking; lasan itu sendiri adalah segelnya	Mengandalkan gasket dan baut; terdapat titik-titik kebocoran potensial
Ketentuan Layanan	Suhu tinggi, tekanan tinggi, siklus suhu parah	Kondisi konvensional, dapat diupgrade dengan rating gasket yang berbeda
Instalasi & Pemeliharaan	Membutuhkan tukang las yang terampil; sulit untuk dimodifikasi setelah pengelasan	Perakitan cepat dengan pengencangan baut; nyaman untuk diperiksa
Berat & Ruang	Struktur kompak, tanpa flensa, menghemat ruang dan material	Flensa menempati lebih banyak ruang, menambah bobot dan biaya
Aplikasi Khas	Jalur uap utama, jalur servis hidrogen, sambungan katup bertekanan tinggi suhu tinggi	Antarmuka peralatan, katup atau bagian pipa yang memerlukan pembongkaran rutin

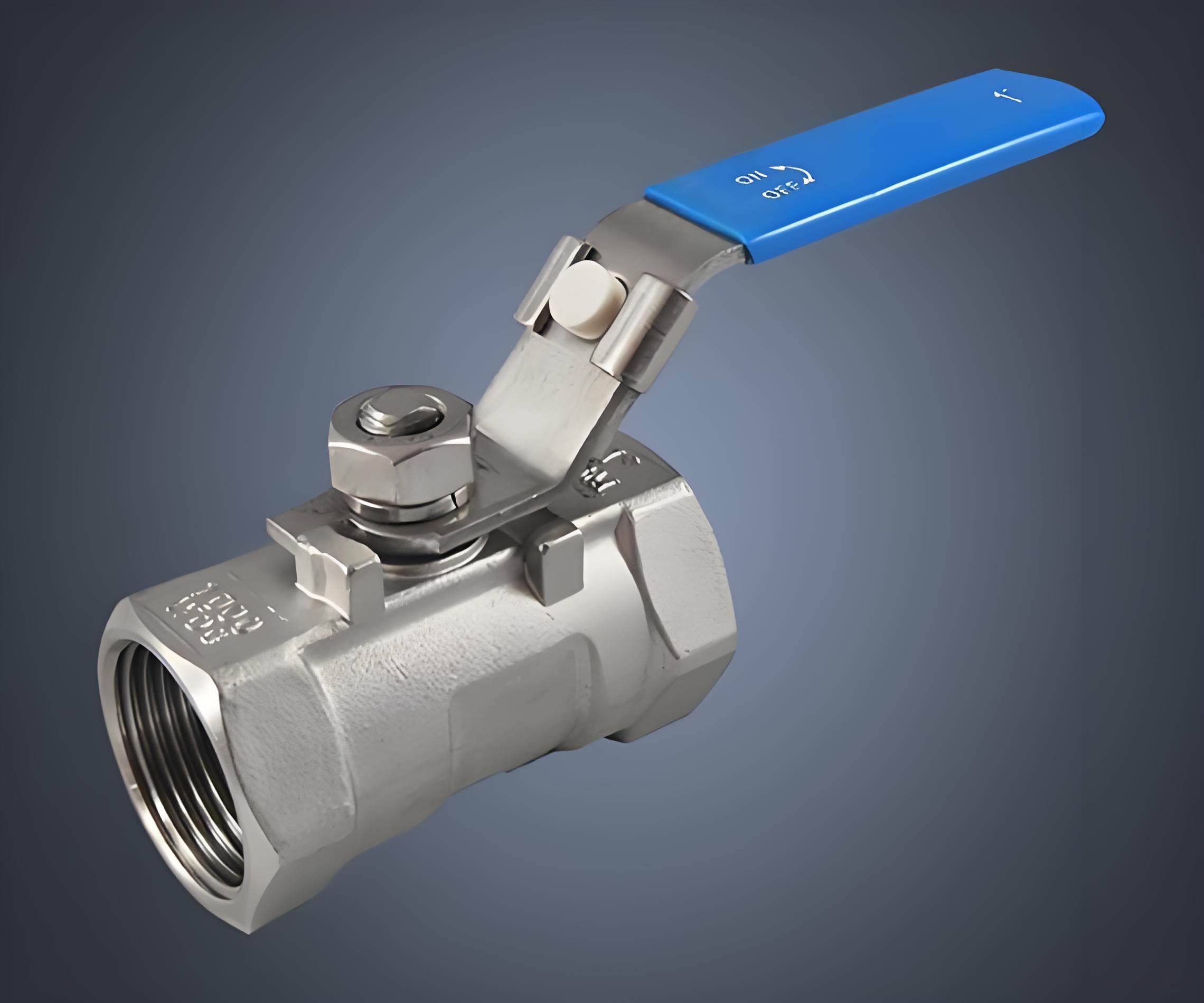

3. Perbedaan dari "Sambungan Berulir" (biasa digunakan untuk lubang kecil, tekanan rendah)

Barang Perbandingan	Pengelasan Bokong	Koneksi Berulir
Keandalan Penyegelan	Sangat tinggi, tidak ada kebocoran (jika pengelasannya bagus)	Rendah, bergantung pada sealant atau pita PTFE; dapat mengendur karena getaran
Batas Tekanan/Suhu	Dapat digunakan untuk tekanan ultra-tinggi dan suhu ultra-tinggi	Terbatas pada tekanan sedang/rendah dan suhu normal atau sedang
Kekuatan Koneksi	Menyatu secara integral, kekuatannya mendekati logam dasar	Konsentrasi tegangan pada akar benang
Kesulitan Instalasi	Membutuhkan peralatan las dan tukang las yang terampil	Hanya membutuhkan perkakas tangan; dapat dirakit dengan cepat di lokasi
Risiko Kebocoran	Hampir tidak ada kebocoran jika lasnya bagus	Kebocoran dapat terjadi secara bertahap seiring dengan perputaran suhu atau getaran

Ringkasan: Kapan Memilih "Pengelasan Butt"?·
Ukuran pipa≥ DN50
Melayani:suhu tinggi (misalnya, di atas 450°C) atau tekanan tinggi (misalnya, di atas 10MPa)
Tidak diperlukan risiko kebocoran, misalnya media beracun, mudah terbakar, atau meledak
Pipa perlu dilakukan radiografi untuk kualitas las yang terkendali
Umur desain yang panjang, minimal atau tidak ada pemeliharaan yang diharapkan (misalnya, jalur uap utama di pembangkit listrik)

Dalam satu kalimat: Pengelasan butt adalah metode sambungan terkuat, paling andal, dan tidak dapat dilepas, cocok untuk kondisi servis parah dengan lubang besar, suhu tinggi, tekanan tinggi, dan tanpa kebocoran.

Hubungi kami

Sebelumnya :

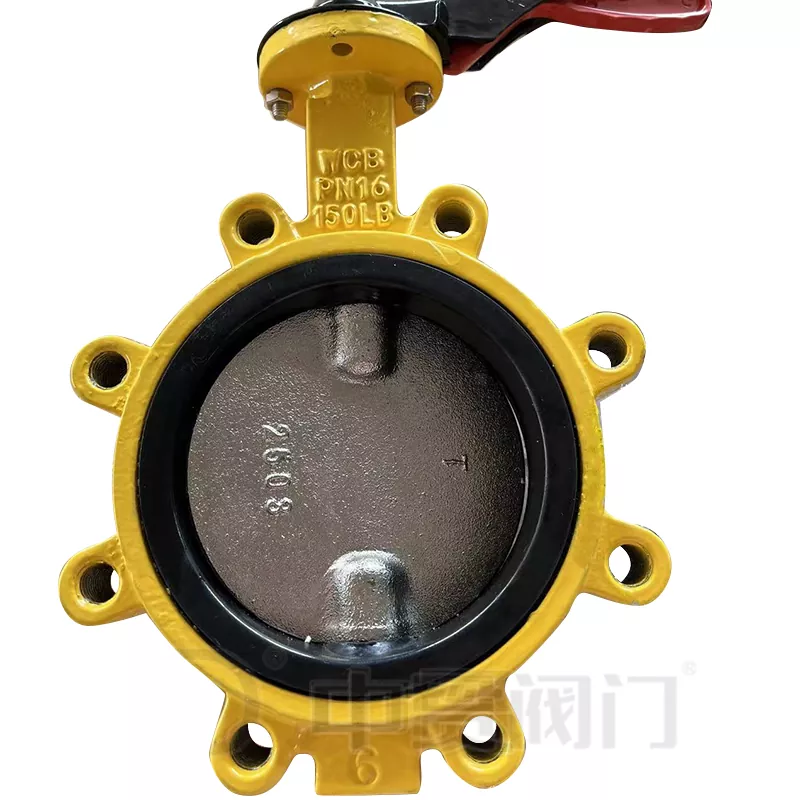

Apa yang Menjadikan Butterfly Valve Semi-poros Tipe Lug Pilihan Penting untuk Sistem Perpipaan Modern
