Dalam sistem industri modern, efisiensi, keselamatan, dan otomasi bukan lagi sebuah pilihan—hal ini sangat penting. Salah satu komponen yang berperan penting dalam mencapai tujuan tersebut adalahKatup Kupu-Kupu Beraktuasi Pneumatik. Banyak digunakan dalam pengolahan air, pemrosesan kimia, pembangkit listrik, makanan & minuman, dan sistem HVAC, jenis katup ini menggabungkan desain mekanis sederhana dengan otomatisasi pneumatik yang andal. Responsnya yang cepat, strukturnya yang ringkas, dan persyaratan perawatan yang rendah menjadikannya pilihan yang disukai baik untuk aplikasi kontrol on-off maupun throttling.
Artikel ini memberikan gambaran umum yang profesional dan mendalam tentangKatup Kupu-Kupu Beraktuasi Pneumatik, termasuk cara kerjanya, keunggulan utama, parameter teknis, panduan pemilihan, dan pertanyaan umum yang diajukan pembeli sebelum mengambil keputusan.

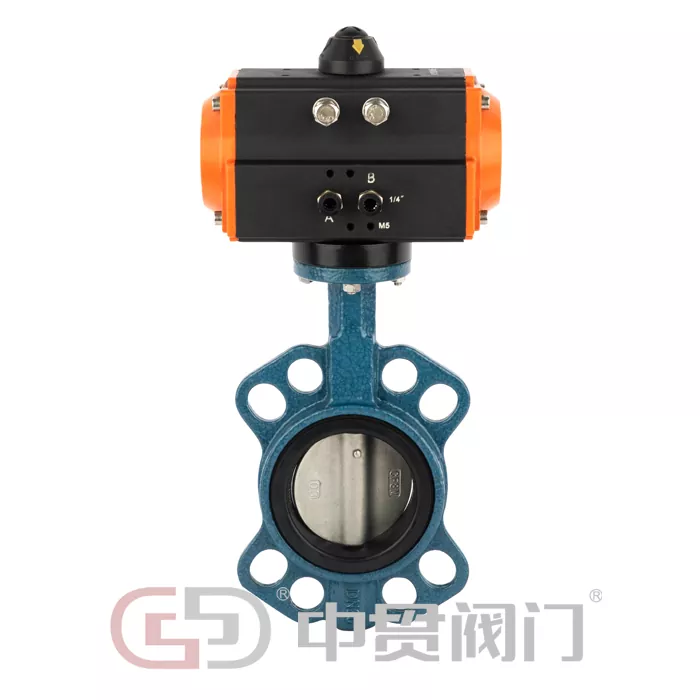

A Katup Kupu-Kupu Beraktuasi Pneumatikterdiri dari dua bagian utama: badan katup kupu-kupu dan aktuator pneumatik. Badan katup berisi piringan yang dipasang pada poros yang berputar. Ketika udara terkompresi disuplai ke aktuator, ia mengubah tekanan udara menjadi gerakan mekanis, memutar cakram sebesar 90 derajat untuk membuka atau menutup katup.
Posisi terbuka: Disk sejajar dengan arah aliran, memungkinkan media melewatinya dengan hambatan minimal.
Posisi tertutup: Piringan berputar tegak lurus terhadap aliran, menciptakan segel yang rapat pada dudukan katup.
Tergantung pada persyaratan sistem, aktuator dapat dikonfigurasi sebagaiakting ganda(udara untuk membuka dan menutup) atauakting tunggal/pengembalian musim semi(udara untuk membuka, pegas untuk menutup atau sebaliknya), memastikan keamanan selama kegagalan pasokan udara.
Katup manual memerlukan pengoperasian manusia, sehingga membatasi kecepatan, akurasi, dan integrasi dengan sistem otomatis. AKatup Kupu-Kupu Beraktuasi Pneumatikmenawarkan beberapa keuntungan yang jelas:
Waktu respons yang cepatuntuk kontrol proses otomatis
Mengurangi biaya tenaga kerjadan kesalahan manusia
Peningkatan keamanan, terutama di lingkungan berbahaya atau bersuhu tinggi
Integrasi yang mudahdengan PLC, DCS, dan sistem kendali jarak jauh
Untuk fasilitas yang ingin ditingkatkan ke jalur produksi otomatis atau semi-otomatis, aktuasi pneumatik seringkali merupakan solusi yang paling hemat biaya.
KitaKatup Kupu-Kupu Beraktuasi Pneumatikdirancang dengan mempertimbangkan ketahanan, presisi, dan standar internasional. Setiap unit diuji untuk memastikan kinerja yang andal dalam kondisi pengoperasian yang berat.
Struktur kompak dan ringan
Bantalan pemasangan ISO 5211 untuk pemasangan aktuator yang mudah
Persyaratan torsi rendah, mengurangi ukuran aktuator dan konsumsi udara
Performa penyegelan luar biasa dengan dudukan katup yang dapat diganti
Cocok untuk media cair dan gas
Di bawah ini adalah tabel parameter teknis yang disederhanakan untuk membantu teknisi dan pembeli memahami kemampuan produk dengan cepat.
| Parameter | Spesifikasi |
|---|---|
| Kisaran Ukuran Katup | DN50 – DN600 |
| Peringkat Tekanan | Pn10 / lim16 |
| Bahan Tubuh | Besi Ulet, Baja Karbon, Baja Tahan Karat |
| Bahan Disk | Baja Tahan Karat, Besi Ulet (Dilapisi) |
| Bahan Kursi | EPDM, NBR, PTFE |
| Tipe Aktuator | Akting Ganda / Akting Tunggal (Kembalinya Musim Semi) |
| Tekanan Operasi | 0,4 – 0,7 MPa |
| Suhu Operasional | -20°C hingga +180°C |
| Standar Koneksi | Wafer / Lug / Bergelang |
| Modus Kontrol | On-Off / Modulasi (dengan Positioner) |
Konfigurasi ini memungkinkanKatup Kupu-Kupu Beraktuasi Pneumatikuntuk beradaptasi dengan berbagai lingkungan industri sambil mempertahankan kinerja yang stabil dan berulang.
Berkat keserbagunaannya,Katup Kupu-Kupu Beraktuasi Pneumatikditerapkan secara luas di berbagai industri:
Pengolahan air dan air limbahuntuk isolasi dan pengaturan aliran
Pabrik kimia dan petrokimiamenangani media korosif atau berbahaya
Pengolahan makanan dan minumandimana kebersihan dan pengoperasian yang cepat diperlukan
sistem HVACuntuk kontrol air dingin dan panas
Pembangkit listrikuntuk air pendingin dan sistem tambahan
Desainnya yang sederhana juga membuatnya cocok untuk pipa berdiameter besar dimana jenis katup lainnya mungkin terlalu besar atau mahal.
Memilih yang benarKatup Kupu-Kupu Beraktuasi Pneumatikmemerlukan evaluasi beberapa faktor utama:
Jenis media: Air, gas, minyak, atau bahan kimia korosif
Kisaran suhu dan tekanan: Sesuaikan bahan kursi dan bodi
Ukuran katup dan jenis sambungan: Pemasangan wafer, lug, atau flensa
Persyaratan kontrol: Kontrol on-off atau pengaturan aliran modulasi
Fungsi anti-gagal: Tentukan apakah pengembalian pegas diperlukan
Dengan mencocokkan parameter ini dengan persyaratan sistem, Anda dapat memastikan keandalan jangka panjang dan kinerja optimal.
Salah satu keuntungan terbesar dari aKatup Kupu-Kupu Beraktuasi Pneumatikadalah permintaan pemeliharaannya yang rendah. Inspeksi rutin biasanya meliputi:
Memeriksa tekanan pasokan udara dan kualitas udara
Memeriksa segel dan jok dari keausan
Memverifikasi respons aktuator dan akurasi pukulan
Memastikan baut pemasangan tetap aman
Dengan pemasangan yang benar dan pemeriksaan berkala, masa pakai katup dapat diperpanjang secara signifikan.
T: Untuk apa Katup Kupu-kupu Berpenggerak Pneumatik digunakan?
J: Katup Kupu-kupu Berpenggerak Pneumatik digunakan untuk mengontrol atau mengisolasi aliran cairan dan gas dalam jaringan pipa industri otomatis, menawarkan respons cepat dan penyegelan yang andal.
T: Apa perbedaan antara Katup Kupu-kupu Berpenggerak Pneumatik dengan katup kupu-kupu listrik?
J: Katup Kupu-kupu Berpenggerak Pneumatik menggunakan udara bertekanan untuk pengoperasiannya, menghasilkan aktuasi yang lebih cepat dan kesesuaian yang lebih baik untuk lingkungan berbahaya, sedangkan katup listrik mengandalkan motor dan tenaga listrik.
T: Apakah Katup Kupu-kupu Berpenggerak Pneumatik dapat menangani media korosif?
J: Ya, dengan memilih bahan bodi, cakram, dan dudukan yang sesuai seperti baja tahan karat dan PTFE, Katup Kupu-kupu Berpenggerak Pneumatik dapat menangani cairan korosif dengan aman.
T: Apakah Katup Kupu-kupu Berpenggerak Pneumatik cocok untuk pengaturan aliran?
J: Ya, bila dilengkapi dengan positioner, Katup Kupu-kupu Berpenggerak Pneumatik dapat melakukan kontrol modulasi yang akurat selain pengoperasian on-off yang sederhana.
Zhejiang Zhongguan Valve Pembuatan Co, Ltd.mengkhususkan diri dalam desain dan produksi katup industri berkualitas tinggi, termasukKatup Kupu-Kupu Beraktuasi Pneumatik. Dengan kontrol kualitas yang ketat, proses manufaktur yang canggih, dan fokus yang kuat pada kebutuhan pelanggan, kami menyediakan solusi katup yang andal untuk industri global.
Untuk spesifikasi terperinci, solusi khusus, atau dukungan teknis, silakankontakZhejiang Zhongguan Valve Pembuatan Co, Ltd.Tim kami yang berpengalaman siap membantu Anda memilih katup yang tepat untuk aplikasi Anda dan memastikan keberhasilan operasional jangka panjang.
-
