Sambungan tipe wafer adalah metode pengikatan katup (khususnyakatup kupu-kupu,katup periksa, dll) antar flensa pipa menggunakan baut panjang. Ciri khasnya adalah: katup tidak memiliki flensa integralnya sendiri; sebagai gantinya, baut panjang melewati flensa kedua pipa untuk menahan katup di tengah.

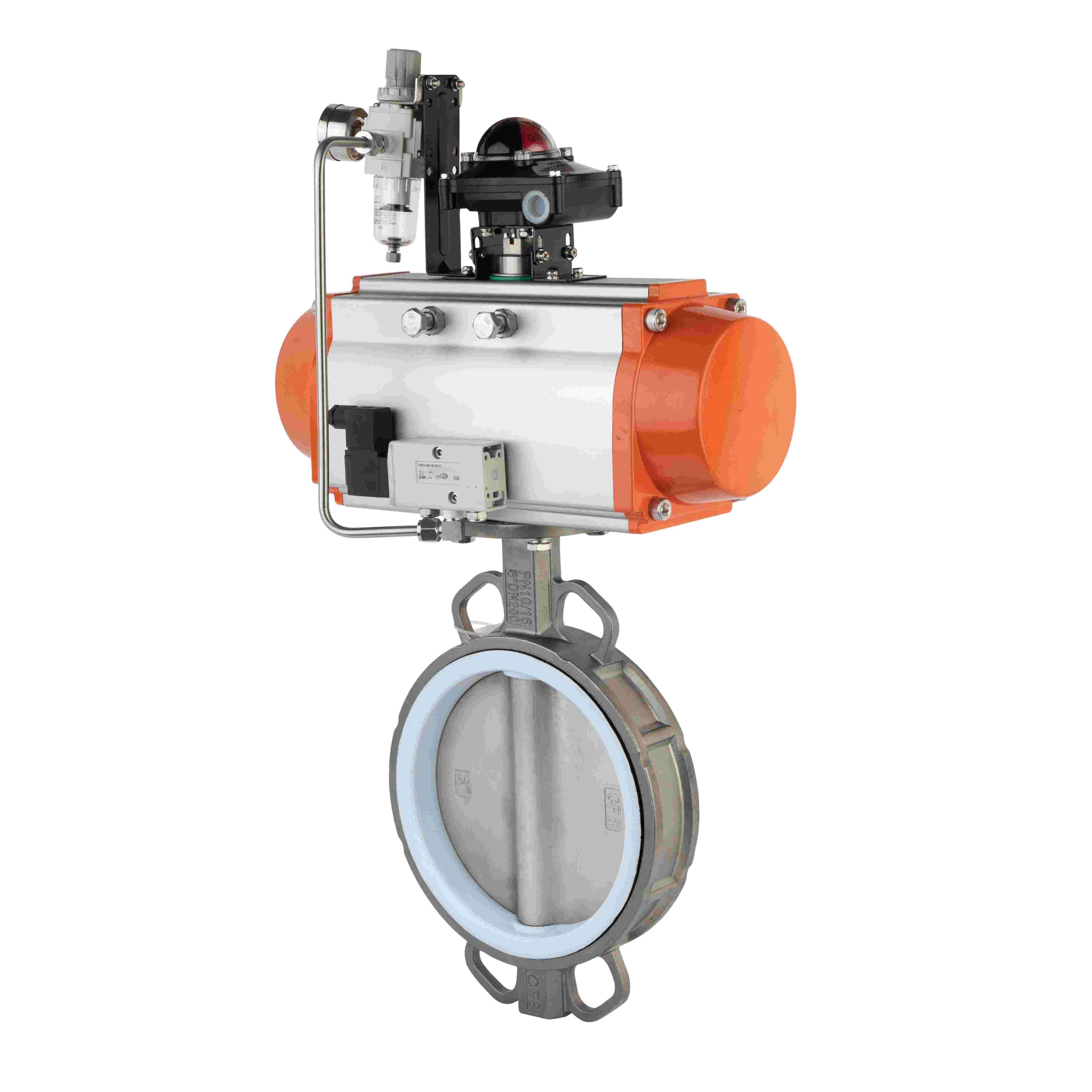

Katup: Badan katup tidak memiliki lubang baut flensa, hanya permukaannya yang halus. Contoh umum: katup kupu-kupu wafer, katup periksa wafer.
Baut: Biasanya baut stud atau baut tembus, cukup panjang untuk melewati lubang baut kedua flensa pipa.
Flensa Pipa: Ujung pipa harus dilengkapi dengan flensa standar.
Kacang: Digunakan untuk mengencangkan.
Tempatkan katup wafer di antara flensa kedua pipa.
Masukkan baut panjang melalui lubang baut salah satu flensa pipa → melalui lubang kalibrasi pada badan katup wafer → melalui lubang baut flensa pipa terbalik.
Kencangkan mur pada kedua ujungnya. Saat mur dikencangkan, kedua flensa pipa ditarik menjadi satu.
Gaya penjepitan ini menutup katup di antara flensa, dengan gasket (atau segel penahan bawaan katup) yang membentuk antarmuka penyegelan.
| Fitur |
Tipe Wafer |
Bergelang (Tradisional) |
| Baut |
baut panjang; nomor yang sama dengan lubang flensa |
Dua set baut/mur (satu per flensa) |
| Konstruksi Katup |
Ringan, tipis, kompak |
Berat, panjang, dengan flensa integral |
| Pemasangan/Penghapusan |
Perlu melepaskan kedua sisi untuk melepas katup |
Dapat melepas katup dengan membuka baut salah satu flensa |
| Biaya |
Biaya katup lebih rendah; flensa pipa masih diperlukan |
Biaya katup + flensa lebih tinggi |
| Berat |
Lampu; ideal untuk diameter besar |
Berat |
| Jalur Kebocoran |
Lebih sedikit (dua permukaan penyegelan: katup-ke-flensa di setiap sisi) |
Lebih banyak (empat muka: dua gasket flensa ditambah dua flensa-ke-katup) |
