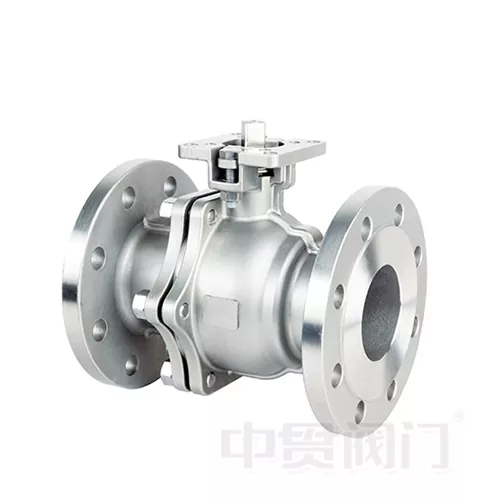

Katup Bola Stainless Steel Platform Tinggi Flange Standar ASME

Katup Bola Stainless Steel Platform Tinggi Flange Standar ASME adalah katup industri kelas profesional yang dirancang untuk menangani media korosif, kondisi suhu / tekanan tinggi, dan persyaratan penyegelan yang ketat dalam sistem kontrol cairan.

Badan katup dan semua bagian yang dibasahi dibuat dari baja tahan karat premium (tersedia CF8 / CF8M / CF3M), dikombinasikan dengan flensa standar ASME B16.5 untuk memastikan sambungan yang aman dan andal ke sistem perpipaan. Dibandingkan dengan katup bola konvensional, uniknyadesain platform tinggi yang terintegrasidilengkapi bantalan pemasangan standar ISO 5211 langsung di atas badan katup, memungkinkan pemasangan cepat aktuator pneumatik, listrik, atau elektro-hidraulik tanpa braket tambahan.

Sebagai salah satu produk inti dariKatup Zhongguan, katup bola ini telah banyak digunakan dalam transmisi minyak & gas, sistem reaktor kimia, jalur sanitasi tingkat makanan, sistem air murni farmasi, desalinasi air laut, dan sistem pemberat laut. Dengan ketahanan korosi yang sangat baik, penyegelan anti bocor yang kedap gelembung, dan desain tahan api, produk ini menghasilkan pengoperasian yang stabil dalam jangka panjang sekaligus mengurangi frekuensi perawatan dan total biaya kepemilikan secara signifikan.

Keuntungan Teknis Utama

1. Korosi Yang Sangat Baik & Ketahanan Suhu Tinggi

• Pilihan Bahan: Badan katup dan bola terbuat dari CF8 / CF8M (baja tahan karat 304/316) atau CF3M (316L) bermutu lebih tinggi. Kandungan nikel, kromium, dan molibdenum yang dioptimalkan memberikan ketahanan luar biasa terhadap asam sulfat, asam klorida, larutan basa, semprotan garam, dan berbagai pelarut organik.
• Kisaran Suhu: Cocok untuk -29°C hingga +250°C (dapat diperpanjang hingga +350°C dengan opsi pengepakan suhu tinggi). Berkinerja andal dalam saluran uap, sistem oli panas, dan aplikasi suhu tinggi lainnya tanpa kegagalan penyegelan atau deformasi bodi.
• Media yang Kompatibel: Minyak mentah, gas alam, larutan asam/alkali, air laut, pelarut farmasi, bahan makanan, media yang mengandung klorin, dll.

2. Kebocoran Nol Kedap Gelembung + Desain Tahan Api

• Peringkat Kebocoran: Diuji sesuai ISO 5208 Kelas VI (kedap gelembung) — tidak ada kebocoran yang terlihat pada tekanan terukur. Ideal untuk media yang beracun, mudah terbakar, atau bernilai tinggi.
• Struktur Aman dari Kebakaran: Permukaan penyegelan sekunder logam-ke-logam antara bola dan dudukan. Bahkan setelah dudukan empuk terbakar, katup tetap mempertahankan penghentian dasar, memenuhi standar keselamatan kebakaran API 607 ​​/ ISO 10497.
• Desain Anti-Statis: Pegas anti-statis antara batang dan bola memastikan pembuangan muatan yang andal, menghilangkan risiko ledakan dari penumpukan listrik statis.

3. Struktur Platform Tinggi Terintegrasi – Pemasangan Aktuator dalam 5 Menit

• Standar Antarmuka: Platform tinggi sesuai dengan ISO 5211, langsung cocok dengan merek aktuator pneumatik dan listrik utama — tidak memerlukan pelat atau braket adaptor khusus.
• Efisiensi Pemasangan: Pemasangan aktuator di lokasi hanya memerlukan baut + kopling batang. Satu orang dapat menyelesaikan pekerjaan dalam waktu 5 menit, menghemat 2/3 waktu pemasangan dibandingkan dengan katup tradisional yang dipasang di braket.
• Stabilitas Operasional: Platform terintegrasi memperpendek jarak transmisi antara aktuator dan batang, mengurangi serangan balik dan meningkatkan umur siklus dan akurasi umpan balik posisi.

4. Resistansi Aliran Rendah & Nilai Cv Tinggi – Hemat Energi

• Desain Jalur Aliran: Desain lubang penuh atau lubang standar dengan kontur internal yang halus meminimalkan penurunan tekanan. Model lubang penuh menghasilkan nilai Cv yang hampir sama dengan pipa berukuran sama, sehingga mempertahankan karakteristik aliran sistem asli.
• Penghematan Energi: Resistansi aliran rendah berarti berkurangnya konsumsi energi pemompaan. Untuk pengoperasian terus-menerus selama 24/7 di instalasi kimia atau pengolahan air, penghematan listrik tahunan bisa sangat besar.

5. Pencegahan Kebocoran Bertingkat & Umur Panjang

• Penyegelan Batang: Pengepakan PTFE cincin-V dengan tegangan awal pegas secara otomatis mengkompensasi keausan — tidak perlu sering-sering mengencangkan kelenjar.
• Penopang Bola: Desain bola mengambang atau dipasang di trunnion (tergantung ukuran) dengan bushing yang dapat melumasi sendiri mengurangi torsi dan memperpanjang umur siklus. Diuji hingga >50.000 siklus peralihan per GB/T 12237.

Aplikasi & Industri Khas

Instalasi Mudah & Perawatan Rendah

• Koneksi Flange: Sesuai dengan ASME B16.5 (Kelas 150/300/600). Cocok langsung dengan flensa pipa standar — tidak diperlukan modifikasi khusus.
• Pembongkaran Cepat: Aktuator melesat langsung ke platform. Melepaskan aktuator untuk operasi atau inspeksi darurat manual tidak mempengaruhi badan katup atau sambungan pipa.
• Perawatan In-Line: Model tertentu mendukung pembongkaran in-line (periksa desain spesifik) — ganti dudukan atau segel tanpa melepas seluruh katup dari pipa, sehingga mengurangi waktu henti secara signifikan.
• Interval Perawatan: Dalam kondisi normal, periksa segel pengepakan dan torsi pengoperasian setiap 12 bulan. Masa pakai sebenarnya dapat melebihi 5 tahun tergantung pada media dan frekuensi siklus.

Spesifikasi Teknis

Opsi yang Tersedia

• Tipe Aktuator: Roda gigi cacing manual / Pneumatik akting tunggal / ganda / Listrik (24V / 110V / 220V / 380V) / Elektro-hidrolik
• Bahan Kursi: PTFE / RPTFE / PEEK / Segel keras logam
• Perawatan Bola: Cermin dipoles / Pengerasan nitridasi / Lapisan tungsten karbida
• Opsi Khusus: Perangkat pengunci / Port pembersih / Batang yang diperpanjang / Jaket isolasi

Mengapa Memilih Katup Zhongguan?

• Standar Manufaktur: Kepatuhan yang ketat terhadap standar ASME, API, ISO, GB/T. Sertifikat material, laporan pengujian tekanan, dan sertifikasi tahan api tersedia.
• Jaminan Kualitas: 100% pengujian tekanan pabrik + pengujian segel. Setiap katup dijamin memenuhi parameter yang ditentukan.
• Respon Cepat: Produk dengan stok standar dikirim dalam waktu 24 jam. Pesanan non-standar/custom dikirimkan dalam 2–4 minggu.
• Dukungan Teknis: Layanan penuh mulai dari perhitungan ukuran dan panduan pemasangan hingga pemeliharaan purna jual.
