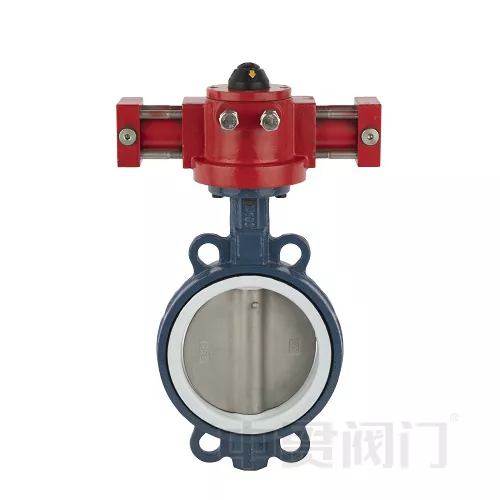

Katup Kupu-kupu Konsentris Aktuator Hidraulik

katup kupu-kupu konsentris aktuator hidrolik dicirikan oleh cakram yang berputar mengelilingi poros pusat untuk mengontrol aliran, sedangkan aktuator hidrolik menggunakan tekanan fluida untuk menggerakkan katup. Kombinasi ini memungkinkan kontrol aliran fluida yang tepat dan kuat dalam berbagai aplikasi, khususnya ketika otomatisasi diinginkan dan torsi yang lebih tinggi diperlukan.

I. Prinsip Kerja

Sistem kendali fluida industri mengatur aliran dengan membuka dan menutup katup kupu-kupu. Katup kupu-kupu hidrolik menggunakan sistem penggerak hidrolik untuk mengubah tekanan fluida menjadi energi mekanik, menggerakkan poros katup untuk menyelesaikan gerakan rotasi 90°. Dibandingkan dengan aktuator listrik/pneumatik, sistem hidrolik menghasilkan keluaran torsi yang lebih tinggi dan ketahanan benturan yang lebih baik.

II. Struktur dan Fungsi Inti

Komponen Badan Katup

Cakram: Membuka dan menutup jalur aliran dengan memutar 90°.

Batang Katup: Komponen transmisi inti yang menghubungkan aktuator ke piringan.

Sistem Penyegelan: Kursi katup segel lunak EPDM memastikan tidak ada kebocoran.

Metode Koneksi: Desain bergelang/wafer (sesuai dengan standar ANSI/EN).

Aktuator Hidraulik

Tekanan oli menggerakkan silinder piston, menghasilkan gaya linier → diubah menjadi torsi rotasi.

Pukulan standar 90°, waktu respons ≤ 3 detik.

Opsional aksi tunggal (pegas balik) atau aksi ganda (penggerak hidraulik dua arah).

AKU AKU AKU. Keuntungan Teknis
