Katup kupu -kupuadalah komponen penting dalam berbagai aplikasi industri, memberikan kontrol aliran yang efisien dalam sistem perpipaan. Desain sederhana, keandalan, dan efektivitas biaya mereka menjadikan mereka pilihan populer untuk mengatur cairan dan gas. Di bawah ini, kami memecah struktur, prinsip kerja, dan spesifikasi utama katup kupu -kupu untuk membantu Anda memahami fungsionalitas dan keuntungannya.

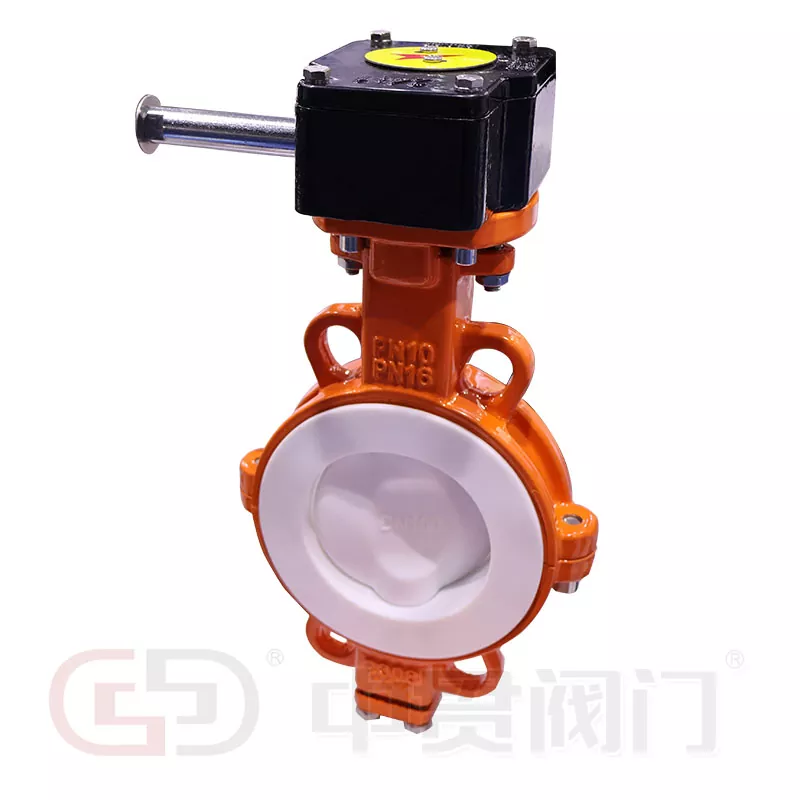

Katup kupu -kupu terdiri dari beberapa bagian mendasar:
Tubuh: Biasanya terbuat dari bahan seperti besi cor, stainless steel, atau PVC, tubuh menampung komponen internal.
Cakram: Cakram melingkar yang dipasang pada poros berputar, yang mengontrol aliran dengan berputar di dalam tubuh katup.
Tangkai: Menghubungkan disk ke aktuator dan memungkinkan rotasi.
Kursi: Memberikan segel ketat antara cakram dan tubuh saat katup ditutup. Bahan umum termasuk EPDM, Viton, atau PTFE.
Aktuator: Mengoperasikan katup secara manual, listrik, atau pneumatik untuk memutar cakram.
Pengoperasian katup kupu -kupu sangat mudah. Ketika aktuator memutar batang, disk bergerak baik paralel atau tegak lurus terhadap aliran. Pada posisi terbuka, disk selaras dengan aliran, memungkinkan penurunan tekanan minimal. Saat ditutup, cakram berputar 90 derajat untuk memblokir aliran sepenuhnya. Operasi kuartal putaran memastikan penutupan atau regulasi cepat, membuat katup kupu-kupu ideal untuk aplikasi yang membutuhkan respons cepat.
Katup kupu -kupu tersedia dalam berbagai ukuran, peringkat tekanan, dan bahan yang sesuai dengan kebutuhan yang beragam. Di bawah ini adalah tinjauan terperinci dari spesifikasi standar:
Tabel 1: StandarKatup kupu -kupuSpesifikasi
| Parameter | Detail |
|---|---|
| Kisaran ukuran | 2 inci hingga 48 inci |
| Peringkat tekanan | Hingga 740 psi (kelas 150/300) |
| Kisaran suhu | -40 ° F hingga 600 ° F (-40 ° C hingga 315 ° C) |
| Bahan Tubuh | Besi cor, stainless steel, besi ulet, PVC |
| Bahan disk | Baja tahan karat, perunggu aluminium, dilapisi |
| Bahan kursi | EPDM, NBR, Viton, PTFE |
| Tipe operasional | Tuas, perlengkapan, listrik, aktuator pneumatik |
Daftar Aplikasi Umum:
Sistem pengolahan air dan air limbah
Industri kimia dan petrokimia
Sistem HVAC dan Perlindungan Kebakaran
Pemrosesan makanan dan minuman
Aplikasi farmasi dan sanitasi
Katup kupu -kupu menawarkan beberapa manfaat, termasuk desain kompak, konstruksi ringan, dan persyaratan pemeliharaan yang rendah. Kemampuan mereka untuk menangani kapasitas aliran besar dengan penurunan tekanan minimal membuat mereka lebih unggul dari banyak jenis katup alternatif. Selain itu, fleksibilitas katup kupu -kupu memungkinkannya untuk berkinerja baik di aplikasi pelambatan dan on/off.
Saat memilih katup kupu-kupu, pertimbangkan faktor-faktor seperti kompatibilitas cairan, peringkat tekanan-suhu, dan metode aktuasi untuk memastikan kinerja yang optimal. Dengan konstruksi yang kuat dan operasi yang efisien, katup kupu -kupu tetap menjadi pilihan utama bagi para insinyur dan profesional industri di seluruh dunia.
