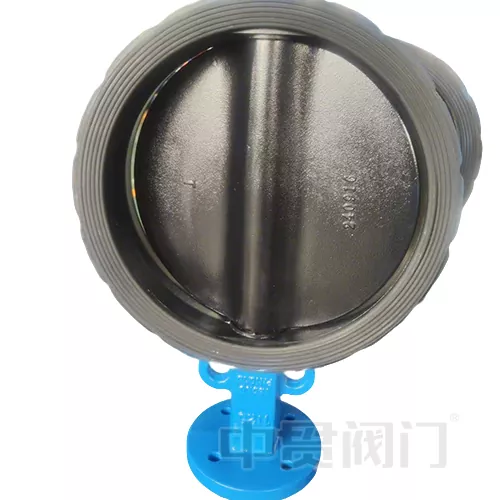

EN593 Desain katup kupu -kupu standar

Sebagai spesifikasi penting di bidang katup industri di Eropa, standar desain EN593 menyediakan kerangka kerja sistematis untuk desain, pembuatan, dan pengujian katup kupu -kupu logam. Artikel ini akan sangat menganalisis persyaratan inti dari standar dan mengeksplorasi keunggulan teknis katup kupu -kupu yang memenuhi standar ini (EN 593 Design Standard Butterfly Valve) dalam skenario industri.

Spesifikasi Inti Standar EN593

EN593 dikembangkan oleh Komite Eropa untuk Standardisasi (CEN) dan berlaku untuk desain katup kupu-kupu logam dalam sistem pipa yang bergelang atau dilapisi pantat, yang mencakup isolasi, fungsi regulasi, dan kontrol. Sorotan teknisnya meliputi:

Kisaran tekanan dan ukuran:

1. Tekanan Nominal (PN): 2.5 hingga 40 bar; American Standard Grade (kelas): 150 hingga 300;

2. Diameter nominal (DN): DN20 hingga DN2400, dengan dukungan maksimum desain berdiameter 2,4 meter (DN2400);

3. Aplikasi Khusus (seperti kontrol proses) memerlukan referensi ke standar tambahan EN1349 dan EN60534-2-1.

Persyaratan material dan struktural:

1. Badan katup harus terbuat dari logam tahan korosi (seperti baja karbon, baja tahan karat atau baja dupleks) dan memenuhi sertifikasi material EN 10204;

2. Batang katup dan pelat kupu-kupu harus memiliki kekuatan torsional, dan segel kursi katup harus disesuaikan dengan segel lunak (EPDM/FKM) atau segel keras logam-ke-logam;

3. Dimensi koneksi flensa secara ketat mengikuti standar EN 558 untuk memastikan pertukaran global.

Spesifikasi Tes Kinerja:

1. Tes penyegelan: Menurut standar ISO 5208, kebocoran nol dicapai pada 1,1 kali tekanan pengenal;

2. Verifikasi Torsi Operasi: Setelah aktuator dipasang, ia harus melewati 1000 tes siklus pembukaan dan penutupan, dan fluktuasi torsi adalah ≤5%;

3. Tes Kekuatan Tekanan: Tubuh katup harus menahan uji tekanan hidrostatik 1,5 kali tekanan PN selama 3 menit tanpa deformasi

Ouren593 Design Standard Butterfly Valve dengan ketat ikuti standar ini, jika Anda perlu mengkonfirmasi standar lain, harap hubungi kami.

Keuntungan teknis

Keuntungan Teknis:

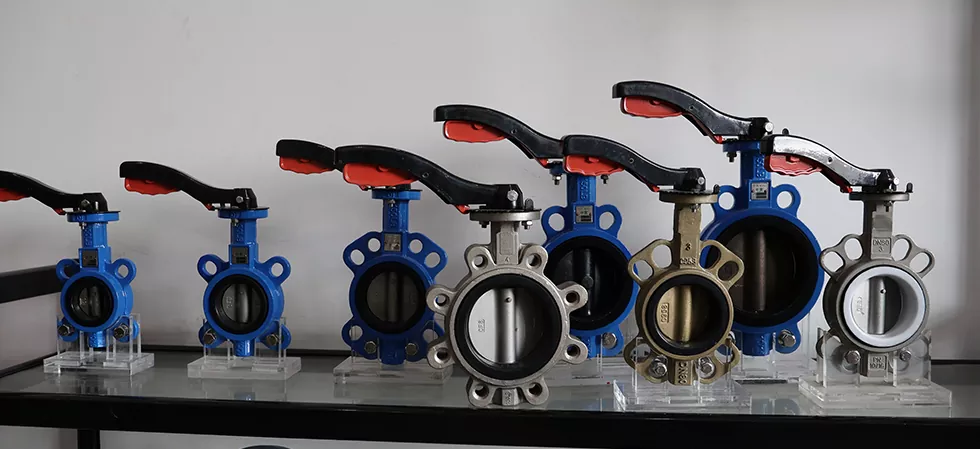

Katup kupu -kupu yang sesuai dengan standar EN593 (EN593 Design Standard Butterfly Valve) berkinerja baik dalam skenario berikut:

Kemampuan beradaptasi dengan media yang keras:

1. Dengan mengoptimalkan permukaan pelat kupu-kupu dengan halar, ptfe atau pelapisan logam, ia dapat menahan asam yang kuat, uap suhu tinggi dan media granular abrasif13;

2. Misalnya, katup DN1600 dapat menahan korosi H2S pada kondisi 150 ℃ dan PN16 untuk waktu yang lama dalam sistem pemulihan belerang dari pabrik petrokimia.

Desain penyegelan efisiensi tinggi:

1. Struktur penyegelan dua arah (eksentrik atau triple eksentrik ganda) mengurangi gesekan pembukaan dan penutupan dan memperpanjang umur kursi katup;

2. Level kebocoran kursi katup segel lunak mencapai Kelas VI (segel tingkat gelembung), dan segel keras memenuhi standar keselamatan kebakaran (API 607).

Potensi peningkatan cerdas

1. Antarmuka poros persegi ISO5211 standar (F05-F25) mendukung integrasi cepat aktuator listrik/pneumatik;

2. Dikombinasikan dengan Internet Industri (IIOT), torsi katup, suhu dan data peringatan kebocoran dapat dipantau secara real time.
