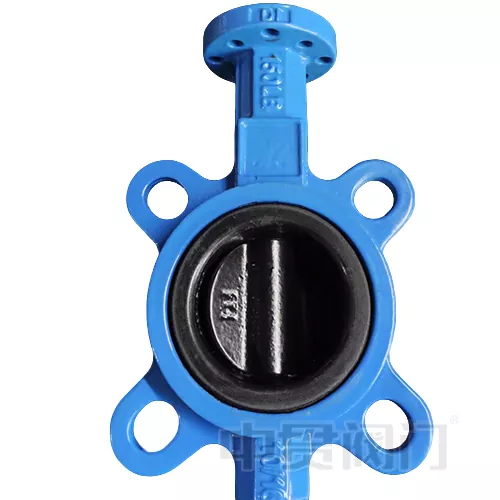

Katup kupu -kupu disk yang dilapisi halar

Katup kupu -kupu cakram yang dilapisi halar direkayasa untuk lingkungan kimia yang ekstrem, menggunakan lapisan halar (ectfe) pada permukaan cakram untuk mencapai ketahanan korosi yang unggul. Dengan kisaran suhu layanan -40 ℃ hingga 150 ℃ (aplikasi temp spesifik juga perlu mempertimbangkan bahan kursi) dan ketebalan 0,5-1,2mm.

Fungsi inti pelapis halar

Halar (etilen-chlorotrifluoroethylene copolymer, ECTFE) adalah fluoropolimer berkinerja tinggi yang secara merata menutupi permukaan pelat kupu-kupu melalui proses penyemprotan elektrostatik untuk membentuk lapisan pelindung yang padat dengan ketebalan 0,5 ~ 1,2mm. Dalam katup kupu -kupu cakram yang dilapisi, fungsi inti dari lapisan ini meliputi:

1. Resistensi Korosi Kimia: Ini dapat menahan asam sulfat 98%, asam hidroklorat 37%, alkali yang kuat (seperti 50% NaOH) dan pelarut organik (seperti aseton, xilena), dan laju korosi kurang dari 0,01mm/tahun;

2. Resistensi suhu: Penggunaan jangka panjang kisaran suhu -40 ℃ ~ 150 ℃, resistensi jangka pendek terhadap guncangan termal 180 ℃;

3. Permeabilitas Rendah: Struktur molekulnya padat, mencegah substrat logam dari pelat kupu -kupu terkorosi karena penetrasi sedang;

4. Resistensi keausan dan anti-pemotongan: Koefisien gesekan permukaan serendah 0,3, yang mengurangi adhesi media granular dan memperluas siklus pemeliharaan.

5. Dibandingkan dengan pelapis PTFE atau PP, kekuatan mekanik halar meningkat lebih dari 50%, terutama dalam kondisi pembukaan dan penutupan yang sering, yang dapat mencegah lapisan retak dan jatuh.

Optimalisasi Struktural:

Untuk beradaptasi dengan sifat fisik lapisan halar, katup kupu -kupu disk yang dilapisi ourhalar mengadopsi desain yang ditargetkan:

1. Pemesinan presisi pelat kupu -kupu: Bahan dasar terbuat dari baja stainless 316L atau baja dupleks, dan kekasaran permukaan adalah ≤RA3.2μm dengan berputar CNC, memberikan dasar adhesi yang seragam untuk lapisan. Tepi pelat kupu -kupu dibulatkan untuk menghindari konsentrasi stres lapisan.

2. Sistem penyegelan dua arah: Dengan EPDM atau FKM Soft Sealing Valve Seat, itu membentuk antarmuka penyegelan "komposit-fleksibel kaku" dengan lapisan halar, mencapai kebocoran nol dua arah pada tekanan ≤PN16 (sesuai dengan standar ISO 5208).

3. Adaptasi Drive ISO5211: Bagian atas batang katup dilengkapi dengan antarmuka poros persegi (sesuai dengan standar ISO5211 F05-F10), yang dapat secara langsung dipasang dengan aktuator pneumatik/listrik, dan kesalahan output torsi adalah ≤5%.

Media yang berlaku dan skenario khas

Valve kupu -kupu disk yang dilapisi Halar dirancang untuk media berikut:

1. Asam Kuat/Alkali: seperti larutan elektroplating (mengandung asam kromik), gas klor basah dalam proses klor-alkali, konsentrat asam fosfat;

2. Pelarut organik: perantara petrokimia seperti benzena, ester, keton, dll.;

3. Media pengoksidasi: hidrogen peroksida (konsentrasi≤50%), larutan natrium hipoklorit;

4. Cairan kemurnian tinggi: Agen pembersih CIP/SIP di industri farmasi, pengiriman air ultrapure.
