Bagaimana cara kerja katup gerbang

Bagian pembukaan dan penutupankatup gerbangadalah pelat gerbang, arah gerakan pelat gerbang tegak lurus terhadap arah cairan, dankatup gerbanghanya dapat dibuka dan ditutup sepenuhnya, dan tidak dapat disesuaikan dan dicekik.

 RAM memiliki dua wajah penyegelan, dan katup gerbang mode yang paling umum digunakan memiliki dua wajah penyegelan yang membentuk irisan, dan sudut irisan bervariasi dengan parameter katup, biasanya 5 °, dan 2 ° 52 'ketika suhu sedang tidak tinggi. Pelat gerbang katup gerbang baji dapat dibuat menjadi keseluruhan, yang disebut gerbang yang kaku; Ini juga dapat dibuat menjadi RAM yang dapat menghasilkan sedikit deformasi untuk meningkatkan produksi dan menebus penyimpangan sudut permukaan penyegelan dalam proses pemrosesan, yang disebut RAM elastis. Ketika katup gerbang ditutup, permukaan penyegelan hanya dapat mengandalkan tekanan sedang untuk menyegel, yaitu, permukaan penyegelan pelat RAM ditekan ke kursi katup di sisi lain dengan mengandalkan tekanan sedang untuk memastikan penyegelan permukaan penyegelan, yang disegel sendiri.

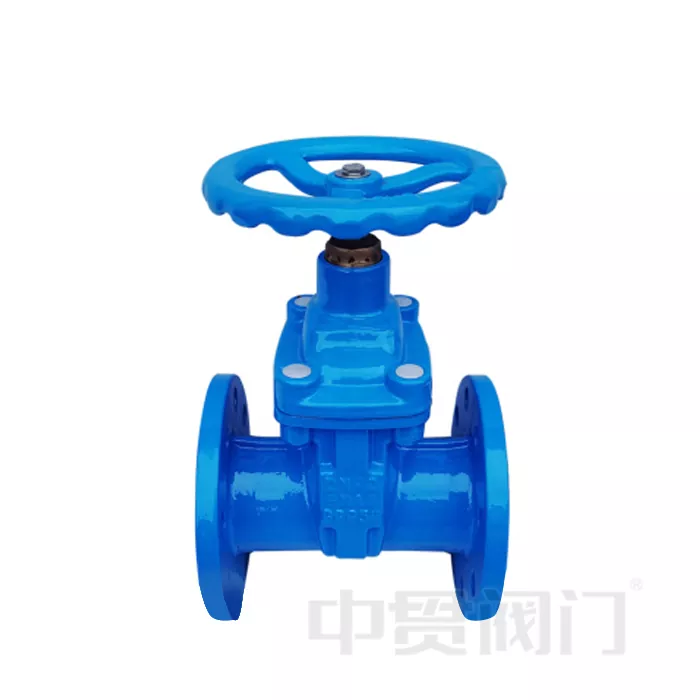

gate valve

Katup gerbang OST disegel secara paksa, yaitu, ketika katup ditutup, RAM harus ditekan secara paksa ke kursi katup dengan gaya eksternal untuk memastikan keketatan permukaan penyegelan. Jika pelat gerbang katup gerbang bergerak dalam garis lurus dengan batang katup, itu disebut katup gerbang batang pengangkat, juga dikenal sebagai katup gerbang batang terbuka. Biasanya ada benang trapesium pada batang pengangkat, yang mengubah gerakan putar menjadi gerakan linier melalui mur di bagian atas katup dan alur pemandu pada bodi katup, yaitu torsi pengoperasian ke dalam dorongan operasi. Ketika katup dibuka, ketika ketinggian lift RAM sama dengan 1: 1 kali diameter katup, aliran fluida sama sekali tidak terhalang, tetapi posisi ini tidak dapat dipantau selama operasi.

Dalam penggunaan aktual, ditandai oleh simpul batang, yaitu posisi yang tidak dapat dibuka, sebagai posisi yang sepenuhnya terbuka. Untuk memperhitungkan fenomena penguncian karena perubahan suhu, biasanya diubah 1/2-1 kembali ke posisi apeks sebagai posisi katup terbuka yang sepenuhnya. Oleh karena itu, posisi katup yang sepenuhnya terbuka ditentukan oleh posisi RAM, yaitu stroke. Beberapa katup gerbang, mur batang terletak di gerbang, dan roda tangan berputar untuk menggerakkan batang katup untuk berputar, dan gerbang diangkat, katup semacam ini disebut katup gerbang batang putar, atau disebut katup gerbang batang gelap.
