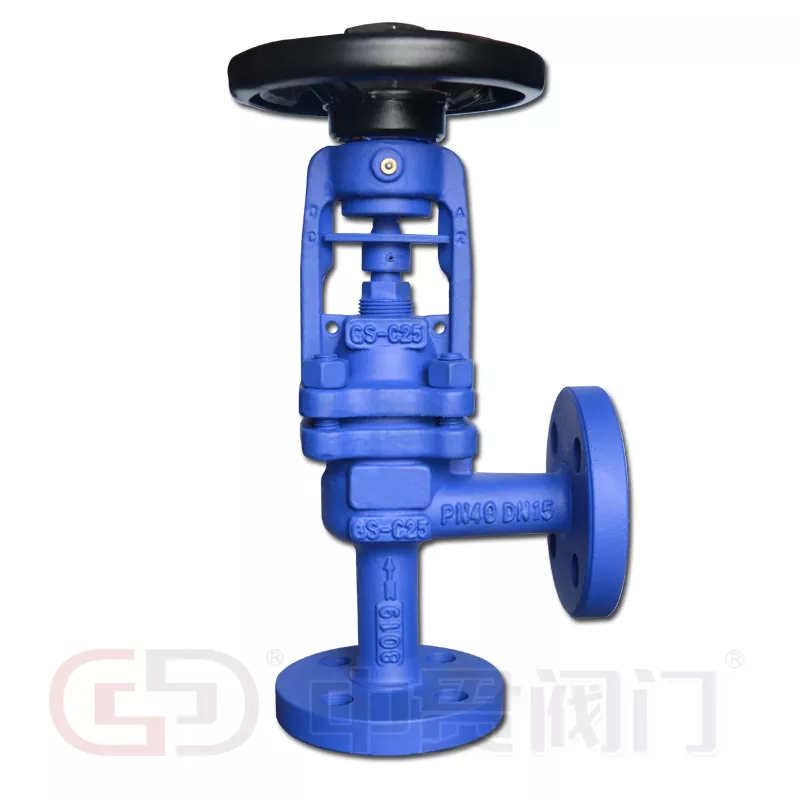

Katup Globe Sudut Tertutup Bellow Standar DIN

Zhongguan memasokKatup Globe Sudut Tertutup Bellow Standar DINuntuk pengadaan pipa industri, menggabungkan struktur badan sudut 90° dengan penyegelan batang bellow logam untuk sistem uap, minyak termal, air panas, gas proses, dan amonia. Katup tersedia dalam bahan bodi termasuk besi tuang, besi ulet, baja tuang, dan baja tahan karat, dengan opsi bellow dalam SS304, SS316, SS316L, SS310S, dan Hastelloy C. Kisaran ukuran yang ditentukan adalah DN15–DN400, dengan peringkat tekanan PN16–PN40 dan suhu maksimum terdaftar 600°C.

Desain Pola Sudut untuk Perpipaan Industri

Badan pola sudut mengalihkan aliran hingga 90°, mengintegrasikan perubahan arah ke dalam struktur katup. Pengaturan ini dapat menghilangkan siku terpisah pada tata letak perpipaan yang kompatibel, mengurangi jumlah sambungan, dan menyederhanakan pemasangan di ruang terbatas.

• Perutean jalur pipa yang ringkas:Mengintegrasikan perubahan arah aliran di lokasi katup.
• Regulasi aliran:Cakram dan dudukan katup globe mengontrol jalannya media proses.
• Kinerja mematikan:Struktur tempat duduk mendukung isolasi dalam sistem fluida industri.
• Akses pemeliharaan:Rakitan kap dan batang menyediakan akses ke komponen pengoperasian internal.

Struktur Penyegelan Bellow Metalik

Penghembus logam mengelilingi batang yang bergerak dan mengembang atau berkontraksi selama pengoperasian katup. Hal ini menciptakan penghalang antara media proses dan lingkungan eksternal, mengurangi ketergantungan pada kemasan konvensional sebagai segel batang utama.

Penyegelan Ganda dengan Bellow dan Pengepakan

Pengaturan penyegelan menggabungkan bellow logam dengan PTFE sekunder atau pengepakan grafit.

• Penyegelan primer:Bellow membatasi kebocoran media proses di sepanjang batang katup.
• Penyegelan sekunder:Pengepakan memberikan penghalang tambahan jika bellow kehilangan integritasnya.
• Stabilitas operasi:Bahan bellow yang sesuai dan layanan pendukung desain mekanis yang baik dalam sistem yang terkena suhu tinggi dan pengoperasian katup yang berulang.

Konfigurasi ini sangat relevan untuk aplikasi steam, thermal oil, dan gas proses yang memerlukan pengendalian kebocoran eksternal.

Bahan dan Spesifikasi Teknis

Pemilihan Material untuk Kondisi Pengoperasian yang Berbeda

• GG25 dan GGG40:Opsi besi cor dan besi ulet untuk sistem air dan utilitas industri sesuai peringkat operasi yang berlaku.
• 1,0619+N (GS-C25):Baja tuang untuk aplikasi yang mengandung tekanan industri.
• 1,4308 (CF8) dan 1,4408 (CF8M):Opsi baja tahan karat untuk layanan yang memerlukan ketahanan terhadap korosi.
• SS316L dan SS310S di bawah:Nilai baja tahan karat alternatif untuk lingkungan kimia dan termal yang berbeda.
• Hastelloy C berkata:Opsi paduan untuk aplikasi media korosif yang menuntut.
• Permukaan keras satelit:Perawatan permukaan kursi dan cakram opsional untuk aplikasi yang memerlukan peningkatan ketahanan terhadap keausan.

Aplikasi Media dan Industri

Katup Globe Sudut Tertutup Bellow Standar DIN cocok untuk sistem industri yang memerlukan perubahan arah aliran, aliran fluida terkontrol, dan pengurangan kebocoran batang.

• Sistem uap:Distribusi uap industri dan pemrosesan termal — lihat jugaKatup Globe Tertutup Bellow Standar DIN.
• Sirkuit minyak termal:Sistem perpindahan panas yang beroperasi pada suhu tinggi — ituKatup Globe Standar DINadalah opsi pola lurus terkait.
• Sirkulasi air:Pipa air panas dan dingin di fasilitas industri.
• Proses pipa gas:Sistem penanganan gas di mana penyegelan batang merupakan pertimbangan desain utama.
• Tanaman amonia:Sistem proses yang membutuhkan kompatibilitas material yang sesuai.
• Instalasi pemanas:Jaringan perpindahan panas industri menggunakan uap atau cairan termal.

Konfigurasi badan sudut menggabungkan perubahan arah aliran dan pengoperasian katup dalam satu rakitan, sehingga berguna dalam tata letak perpipaan yang ringkas. Untuk komponen pipa terkait, silakan merujuk keKatup Periksa Standar DIN, ituKatup Gerbang Standar DIN, dan ituSaringan Tipe Y Standar DIN.

Spesifikasi Utama untuk Pemilihan Katup

Katup Globe Sudut Tertutup Bellow Standar DIN dapat dievaluasi menggunakan parameter pengoperasian dan pemasangan berikut:

1. Sedang:Uap, minyak termal, air, amonia, atau gas proses.
2. Kondisi pengoperasian:Tekanan desain, suhu normal, dan suhu pengoperasian maksimum.
3. Dimensi pipa:Ukuran DN, jenis koneksi, dan ruang instalasi.
4. Persyaratan bahan:Bodi, kap mesin, bellow, jok, cakram, dan bahan pengemas.
5. Fungsi katup:Pengaturan aliran, isolasi, atau kombinasi keduanya.
6. Standar yang berlaku:Standar DIN yang diperlukan, dimensi sambungan, dan persyaratan inspeksi.

Manufaktur Zhongguan dan Dukungan Teknis

Zhejiang Zhongguan Valve Pembuatan Co, Ltd.telah berfokus pada produksi dan pasokan katup selama lebih dari 19 tahun, dengan basis produksi di Tianjin dan Wenzhou. Pangkalan Tianjin didirikan pada tahun 2016, diikuti dengan pendirian perusahaan Zhejiang di Oubei, Yongjia, Wenzhou, pada tahun 2019.

Rangkaian produknya meliputikatup kupu-kupu, katup bola, katup gerbang, katup periksa, katup kaki, saringan, dan katup kontrol. Peralatan produksi meliputi mesin penguji tekanan katup, peralatan pemasangan dudukan katup, peralatan pemasangan selongsong poros, dan peralatan penandaan katup.

Dukungan teknis mencakup pemilihan katup berdasarkan suhu pengoperasian dan tipe media. Inspeksi produksi mencakup pengujian tekanan, dan perusahaan memberikan garansi satu tahun dengan penggantian gratis untuk masalah terkait kualitas yang dikonfirmasi berdasarkan ketentuan layanannya. Anda juga dapat meninjau kamisertifikatDankasus kooperatif.

Untuk sistem uap industri, minyak termal, air, dan gas,Katup Globe Tertutup Bellow Tipe Sudut Standar DINmenggabungkan bodi berpola sudut, penyegelan batang bellow logam, dan beberapa opsi material untuk aplikasi pipa industri. Jelajahi selengkapnyaKatup Industri Standar DINrentang untuk komponen pipa terkait.

Pertanyaan Umum

Bisakah katup dipasang pada orientasi apa pun?

Pemasangannya harus mengikuti arah aliran yang tertera pada badan katup. Badan sudut telah menentukan port masuk dan keluar, sehingga tata letak perpipaan harus sesuai dengan jalur aliran yang diinginkan.

Apa saja tanda-tanda awal keausan atau kegagalan bellow?

Kebocoran eksternal di sekitar area batang, tekanan hilir yang tidak stabil, atau perubahan torsi pengoperasian yang nyata dapat mengindikasikan keausan bellow. Pengepakan sekunder dapat memberikan penyegelan sementara, namun bellow harus diperiksa dan diganti jika dipastikan ada kerusakan.

Bisakah katup dilengkapi dengan aktuator?

Katup dapat dilengkapi dengan antarmuka pemasangan untuk aktuator manual, pneumatik, atau listrik yang kompatibel. Pemilihan aktuator bergantung pada kebutuhan torsi, langkah, dan kondisi pengoperasian ukuran katup tertentu.

Apa saja yang harus diperiksa saat pemasangan flensa?

Periksa keselarasan flensa, jenis paking, dan urutan pengencangan baut. Beban baut yang tidak merata dapat merusak bodi atau menyebabkan kebocoran, terutama pada ukuran DN yang lebih besar dan peringkat tekanan yang lebih tinggi.

Apakah komponen bellow dan dudukan pengganti tersedia secara terpisah?

Komponen bellow, dudukan, cakram, dan pengepakan pengganti dapat disediakan untuk model katup yang kompatibel. Bagian yang benar tergantung pada ukuran katup, peringkat tekanan, material bodi, dan material bellow yang ditentukan sebelumnya.Hubungi kamidengan spesifikasi asli untuk kutipan pengganti.
