Katup Kupu-Kupu Beraktuasi Pneumatik

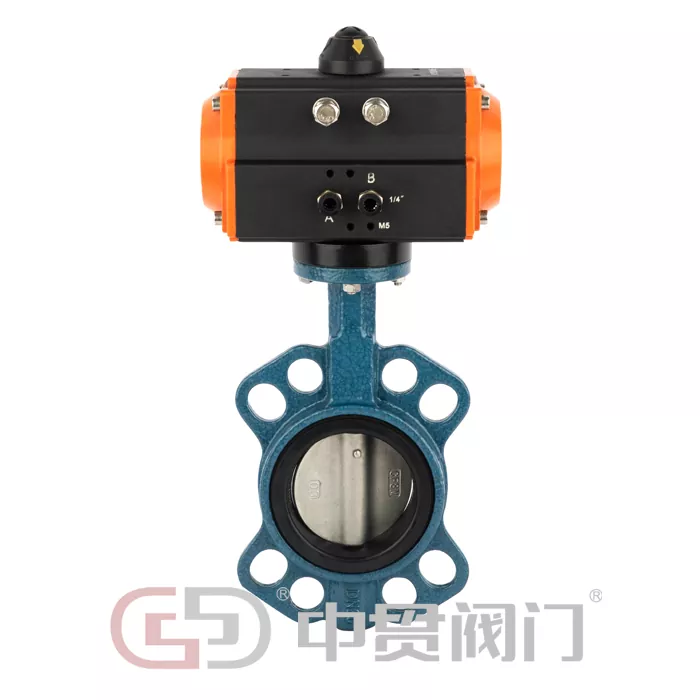

Katup Kupu-kupu Berpenggerak Pneumatik adalah katup kupu-kupu bertenaga udara bertekanan. Intinya terdiri dari aktuator pneumatik dan badan katup. Aktuator pneumatik menggerakkan pelat katup untuk berputar 90°, sehingga mencapai fungsi memotong atau mengatur aliran media di dalam pipa. Butterfly Valve menawarkan respons yang lebih cepat dan pengoperasian yang lebih mudah. Ini dapat digunakan dengan pengatur posisi untuk kontrol yang tepat dan banyak digunakan di berbagai sistem perpipaan industri dan kota, beradaptasi dengan beragam kebutuhan transmisi media.

Sebagai salah satu produk inti Zhongguan Valve, Katup Kupu-kupu Berpenggerak Pneumatik kami melanjutkan tradisi kualitas tinggi dari produk katup kupu-kupu kami. Dari pengadaan bahan mentah hingga produksi dan pemrosesan, dan kemudian pengujian produk jadi, setiap langkah secara ketat mematuhi standar industri untuk memastikan operasi stabil jangka panjang dan memenuhi kondisi operasi aktual pelanggan yang berbeda.

Fitur

Struktur inti dari Pneumatic Actuated Butterfly Valve terdiri dari tiga komponen utama yang bekerja sama untuk memastikan pengoperasian katup yang stabil. Struktur spesifiknya adalah sebagai berikut:

• Aktuator Pneumatik: Sebagai inti daya katup, ia hadir dalam tipe kerja tunggal dan kerja ganda. Terbuat dari paduan aluminium, ringan, berkekuatan tinggi, dan memberikan torsi keluaran yang stabil. Ini dapat dipilih secara fleksibel sesuai dengan diameter katup dan kondisi pengoperasian, memastikan rotasi pelat katup yang mulus dan pengoperasian yang andal.
• Badan katup kupu-kupu: Badan katup terbuat dari besi tuang, baja tuang atau baja tahan karat, dll. Saluran aliran dirancang agar ramping dan dinding bagian dalam halus, yang secara efektif dapat mengurangi hambatan cairan dan mengurangi konsumsi energi sistem; pelat katup mengadopsi struktur melingkar dan dipasang erat dengan dudukan katup untuk memastikan kinerja penyegelan dan mencegah kebocoran media.
• Aksesori kontrol: Pengatur posisi katup, sakelar batas, katup solenoid, dan aksesori lainnya dapat dilengkapi sesuai kebutuhan pelanggan. Positioner dapat mencapai penyesuaian bukaan katup yang tepat, sakelar batas dapat memberikan umpan balik waktu nyata mengenai status pengoperasian katup, dan katup solenoid digunakan untuk mengontrol aksi aktuator guna mencapai kontrol otomatis.

I. Fitur Penggerak dan Kontrol

Metode Penggerak Fleksibel: Menggunakan aktuator pneumatik aksi tunggal atau ganda, yang dapat dipilih berdasarkan kondisi pengoperasian. Aktuator kerja tunggal secara otomatis diatur ulang melalui gaya pegas jika terjadi gangguan pasokan udara, sehingga memastikan keamanan sistem.

Kontrol yang Tepat dan Nyaman: Dapat dilengkapi dengan positioner cerdas, menerima sinyal arus 4-20mA untuk mencapai penyesuaian pembukaan terus menerus dari 0% hingga 100%, dengan akurasi kontrol mencapai ±0,5%-±1%, cocok untuk skenario kontrol aliran presisi tinggi.

Kecepatan Respon Cepat: Waktu perpindahan katup hanya 3-10 detik. Untuk skenario penghentian darurat, model tertutup penuh dalam waktu 1 detik dapat disesuaikan, jauh lebih unggul dari katup listrik tradisional, cocok untuk kondisi pengoperasian yang memerlukan respons cepat.

II. Fitur Penyegelan dan Daya Tahan

Kinerja Penyegelan yang Andal: Segel lunak atau segel logam dapat dipilih sesuai dengan karakteristik media. Segel lunak dapat mencapai kebocoran nol ANSI Kelas VI, sedangkan segel logam dapat mencapai ANSI Kelas IV, yang secara efektif mencegah kebocoran media.

Daya Tahan Tinggi: Badan katup terbuat dari bahan berkualitas tinggi, dan permukaan pelat katup dapat dilapisi dengan paduan keras atau lapisan keramik sesuai kebutuhan, sehingga tahan aus dan tahan korosi. Segelnya terbuat dari bahan berkualitas tinggi, memastikan masa pakai yang lama dan mengurangi biaya perawatan di kemudian hari.

Struktur Kompak: Berukuran kecil dan ringan, beratnya hanya 1/3 hingga 1/5 katup gerbang dengan diameter yang sama, memerlukan lebih sedikit ruang pemasangan, mudah dipasang, serta menghemat waktu dan biaya pemasangan.

AKU AKU AKU. Fitur Inti Lainnya

Resistansi Aliran Rendah dan Konsumsi Energi Rendah: Koefisien hambatan aliran dalam keadaan terbuka penuh adalah ≤0,5, jauh lebih rendah dibandingkan katup gerbang dan katup globe, secara efektif mengurangi konsumsi energi pompa, kipas angin, dan peralatan listrik lainnya, cocok untuk aplikasi laju aliran tinggi.

Kompatibilitas Luas: Dapat beradaptasi dengan berbagai media seperti air, uap, minyak, dan larutan asam/alkali, mencakup berbagai kondisi pengoperasian seperti suhu rendah, suhu tinggi, dan tekanan tinggi, memenuhi kebutuhan berbagai industri.

Pengoperasian yang Mudah: Mendukung pengoperasian manual (pegangan, roda gigi cacing) dan pneumatik. Pengoperasian manual dapat digunakan dalam keadaan darurat ketika pasokan udara terganggu, sehingga memastikan pengoperasian normal sistem.

Pertanyaan Umum

1. Berapa tekanan pasokan udara yang dibutuhkan untuk Katup Kupu-kupu Berpenggerak Pneumatik?

Tekanan pasokan udara standar adalah 0,4-0,6 MPa. Hal ini dapat disesuaikan dengan tepat berdasarkan model aktuator dan diameter katup. Silakan berkonsultasi dengan tim penjualan kami untuk mendapatkan saran khusus berdasarkan kondisi pengoperasian Anda.

2. Bagaimana cara memilih antara Katup Kupu-Kupu Berpenggerak Pneumatik berperapat lunak dan bersegel logam?

Jenis segel lunak (karet, PTFE) cocok untuk media bersih bertekanan rendah, bersuhu normal, dan bersih (seperti air keran, cairan food grade), menawarkan ketahanan terhadap kebocoran yang tinggi, dan berpotensi mencapai nol kebocoran. Jenis segel logam cocok untuk media bersuhu tinggi, bertekanan tinggi, mengandung partikulat, atau korosif (seperti uap, bahan baku kimia), sehingga menawarkan ketahanan suhu dan tekanan yang lebih kuat. Pelanggan dapat memilih berdasarkan karakteristik media dan kebutuhan pengoperasiannya.

3. Dapatkah Anda menyesuaikan model Katup Kupu-Kupu Bergerak Pneumatik berdiameter besar?

Ya. Diameter produksi standar kami adalah DN40-DN1600. Untuk Katup Kupu-Kupu Beraktuasi Pneumatik berdiameter lebih besar, silakan hubungi tim penjualan kami. Kami akan menyesuaikan produksi sesuai dengan kebutuhan Anda, memastikan produk memenuhi persyaratan pengoperasian.

4. Berapa masa garansi produk?

Katup Kupu-kupu Berpenggerak Pneumatik kami memiliki garansi satu tahun. Selama masa garansi, kami akan memberikan layanan perbaikan atau penggantian gratis untuk masalah kualitas apa pun yang bukan disebabkan oleh kesalahan manusia. Kami juga menyediakan dukungan pemeliharaan purna jual jangka panjang.

5. Bagaimana cara memasang dan merawat Butterfly Valve yang Digerakkan Pneumatik?

Sebelum pemasangan, periksa apakah semua komponen katup sudah lengkap dan modelnya benar, serta tidak ada benda asing di dalam badan katup. Selama pemasangan, pastikan katup sejajar dengan pipa, sambungan flensa aman, dan hindari membakar segel selama pengelasan. Untuk perawatan sehari-hari, jaga kebersihan katup, periksa keausan seal secara rutin, segera ganti suku cadang yang aus, dan lumasi suku cadang transmisi secara rutin untuk memastikan kelancaran pengoperasian katup. Petunjuk pemasangan dan pemeliharaan terperinci akan diberikan.
