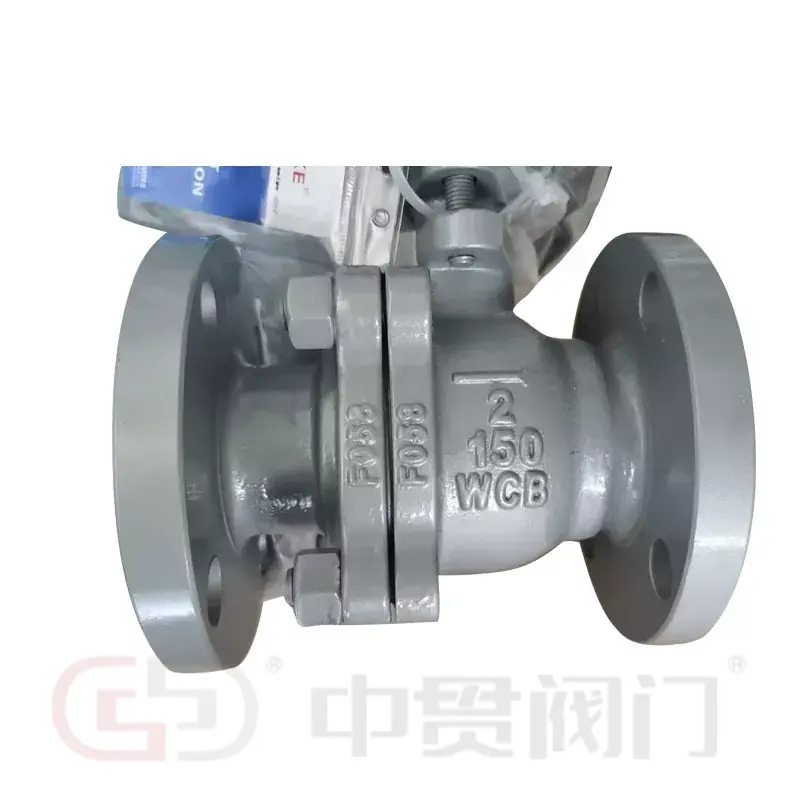

Katup ini menggunakan baja karbon WCB untuk badan penahan tekanan utamanya. Bahan ini umumnya diterapkan pada layanan air, minyak, dan uap industri dimana baja karbon kompatibel dengan media operasinya. Zhongguan juga mencantumkan LCB dan WCC sebagai material bodi alternatif, memungkinkan pemilihan material mencerminkan suhu servis, persyaratan mekanis, dan spesifikasi proyek.
Detail konstruksi utama meliputi:
ASTM A216 WCB menuangkan baja karbon untuk komponen utama yang mengandung tekanan.
Bola bergerak sedikit di bawah tekanan diferensial, menekan dudukan hilir untuk membentuk segel penutup.
PTFE, R-PTFE, PEEK, dan PPL adalah opsi terdaftar untuk persyaratan penyegelan dan pengoperasian yang berbeda.
SS304, SS316, dan 13Cr adalah opsi yang tersedia.
Bodi utama dan bodi sekunder disambung dengan baut, sehingga memungkinkan akses ke komponen internal selama perawatan.
Kombinasi bodi baja karbon dan material internal pilihan menjadikan WCB Floating Ball Valve dengan Flanged Connection cocok untuk media industri yang kompatibel yang memerlukan penghentian yang dapat diandalkan dan perawatan praktis.
Ujung bergelang menyediakan sambungan baut ke flensa pipa yang serasi. Zhongguan mencantumkan opsi permukaan penyegelan RF, FF, dan RTJ untuk mengakomodasi spesifikasi perpipaan yang berbeda. Konfigurasi ini mendukung perencanaan pemasangan di seluruh proyek industri, asalkan dimensi flensa katup, kelas tekanan, dan permukaannya sesuai dengan peralatan yang terhubung.
Rentang ukuran dan tekanan yang tercantum mencakup beberapa konfigurasi pipa. Peringkat kelas dan peringkat PN termasuk dalam sistem peruntukan yang berbeda dan tidak boleh dianggap dapat dipertukarkan secara langsung tanpa memeriksa standar yang berlaku dan kondisi desain.
Kompatibilitas material dan batas tekanan-suhu menentukan apakah suatu katup cocok untuk layanan tertentu. Baja karbon WCB umumnya cocok untuk aplikasi air, minyak, dan uap yang kompatibel, sedangkan material dudukan mempengaruhi kinerja penyegelan pada kondisi pengoperasian yang dipilih.
Area aplikasi yang umum meliputi:
Isolasi on-off dalam layanan minyak dan gas yang kompatibel, sesuai dengan persyaratan tekanan, suhu, dan media yang ditentukan.
Isolasi cairan proses yang kompatibel. Media korosif memerlukan penilaian yang cermat terhadap kompatibilitas bodi, bola, batang, dan dudukan.
Perpipaan air dan uap dimana bahan katup yang dipilih dan peringkat tekanan-suhu memenuhi persyaratan sistem.
Isolasi pipa dalam sistem air industri, dengan pemilihan material berdasarkan kimia air dan kondisi pengoperasian.
Pembukaan dan penutupan berulang pada jalur proses yang kompatibel, dengan frekuensi pengoperasian dan persyaratan pemeliharaan dipertimbangkan selama pemilihan.
Informasi produk yang diberikan memberikan suhu maksimum425°Cuntuk katup yang dijelaskan, namun angka ini tidak boleh ditafsirkan sebagai suhu yang diijinkan pada setiap peringkat tekanan atau pada setiap material dudukan. PTFE, R-PTFE, PEEK, dan PPL memiliki karakteristik suhu dan layanan yang berbeda. Batas operasi akhir yang diijinkan tergantung pada konfigurasi katup secara keseluruhan.
Mekanisme bola mengambang mengandalkan tekanan diferensial untuk mendorong bola menuju dudukan hilir. Kontak ini membantu membentuk segel penutup, sedangkan bahan dudukan yang dipilih menentukan kesesuaiannya untuk suhu sedang dan pengoperasian.
Bodi yang dibaut dua bagian menyediakan akses ke komponen internal untuk pemeliharaan. Tergantung pada prosedur konstruksi dan pemeliharaan, badan dapat dibuka untuk memeriksa atau mengganti bagian yang dapat diservis tanpa membongkar seluruh rakitan pipa. Isolasi, depressurisasi, dan penanganan yang aman tetap diperlukan sebelum pemeliharaan.
Pertimbangan desain dan pengadaan tambahan meliputi:
Desain batang anti-ledakan terdaftar untuk membantu mencegah ejeksi batang dalam kondisi tekanan tidak normal.
Konfigurasi platform tinggi yang kompatibel dengan pemasangan ISO 5211 tersedia untuk pemasangan aktuator pneumatik atau listrik.
Pegangan pengunci dapat ditentukan untuk membantu mencegah pengoperasian manual yang tidak diinginkan.
Kelongsong flensa, pengeboran, kelas tekanan, dimensi tatap muka, dan antarmuka aktuator harus sesuai dengan persyaratan perpipaan dan kontrol proyek.
Performa tahan api dan antistatis tidak ditentukan oleh spesifikasi yang disertakan. API 6D dan ASME B16.34 terdaftar sebagai standar desain, dan API 598 terdaftar sebagai standar pengujian; referensi ini saja tidak mengkonfirmasi sertifikasi tahan api atau konstruksi antistatis.
Untuk proyek yang memerlukan fitur keselamatan tambahan, poin-poin berikut memerlukan dokumentasi teknis khusus:
Performa tahan api:Verifikasi standar pengujian kebakaran yang berlaku dan laporan pengujian atau sertifikasi pendukung.
Konstruksi anti-statis:Verifikasi apakah perangkat antistatis terpasang dan apakah kinerjanya telah diuji.
Pengujian tekanan dan kebocoran:Konfirmasikan prosedur pengujian, tekanan, kriteria penerimaan, dan catatan inspeksi yang berlaku.
Ketertelusuran material:Identifikasi bahan bodi, bola, batang, dan dudukan yang ditentukan dalam dokumentasi pemesanan.
Batasan pengoperasian:Tetapkan tekanan dan suhu yang diijinkan untuk ukuran, kelas tekanan, dan kombinasi tempat duduk yang dipilih.
Pemeriksaan ini sangat relevan untuk layanan hidrokarbon, perpipaan bersuhu tinggi, dan instalasi dengan persyaratan keselamatan yang ditentukan.
Zhongguan mengoperasikan basis produksi katup di Tianjin, yang didirikan pada tahun 2016, dan Oubei, Yongjia, Wenzhou, di manaZhejiang Zhongguan Valve Pembuatan Co, Ltd.didirikan pada tahun 2019. Perusahaan ini memiliki pengalaman lebih dari 19 tahun di industri katup.
Peralatan produksi meliputi mesin penguji tekanan katup, peralatan pemasangan dudukan katup, peralatan pemasangan selongsong poros, dan mesin penandaan. Zhongguan memegang sertifikat ISO untuk produk katupnya dan menawarkan kursi bersertifikasi WRAS untuk katup kupu-kupu yang dapat digunakan. Tinjau kamisertifikatDankasus kooperatifuntuk lebih detailnya.
UntukKatup Bola Mengambang WCB dengan Koneksi Bergelang, detail pilihan mencakup material bodi WCB, LCB, atau WCC, rentang ukuran DN15–DN600, kelas tekanan, permukaan flensa RF/FF/RTJ, dan material dudukan. Opsi terkait samakatup bolakeluarga juga tersedia. Zhongguan juga bekerja dengan perusahaan teknik dan stokis di Vietnam, Malaysia, dan Singapura.
WCB adalah material baja karbon cor yang digunakan dalam banyak aplikasi perpipaan industri. Informasi yang diberikan mencantumkan suhu maksimum 425°C untuk katup ini, namun suhu pengoperasian yang diizinkan harus dinilai bersama dengan tekanan, bahan dudukan, dan konfigurasi katup lengkap.
Kesesuaiannya tergantung pada komposisi kimia, konsentrasi, suhu, dan kesesuaian tubuh serta bahan internal. Opsi bola atau batang baja tahan karat tidak dengan sendirinya menetapkan bahwa katup lengkap cocok untuk media korosif.
Memberikan diameter nominal, kelas tekanan, permukaan flensa, media pengoperasian, kondisi tekanan dan suhu, preferensi kursi, dan persyaratan pengoperasian manual atau otomatis. Persyaratan pengujian yang aman terhadap kebakaran, antistatis, atau spesifik proyek juga harus dinyatakan.
