Sebagai jenis katup kontrol cairan, katup kupu -kupu terutama terdiri dari satu komponen - pelat katup. Pemilihan komponen ini dapat secara signifikan mempengaruhi efisiensi operasional dan masa pakai sistem fluida.
I. Jenis dan Karakteristik Struktur Lempeng Katup

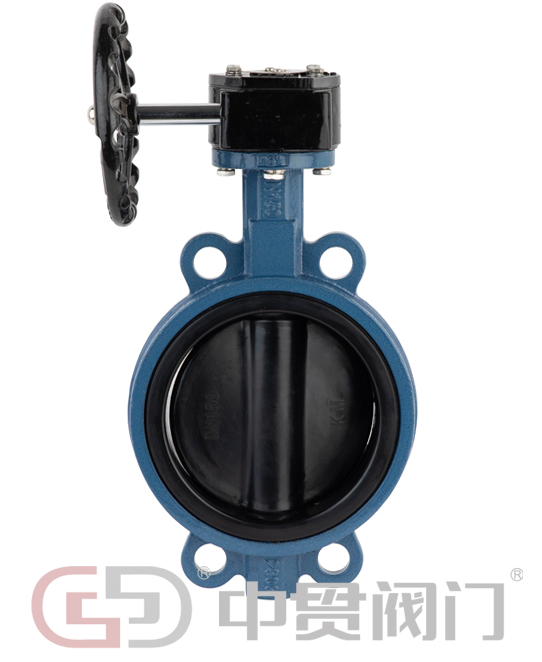

Piring katup konsentris (katup kupu -kupu tengah)
Jenis ini menampilkan desain di mana pusat pelat katup disejajarkan dengan sumbu batang katup. Ini memiliki keunggulan struktur sederhana dan biaya rendah. Ini cocok untuk kondisi tekanan rendah di bawah PN10 dan umumnya ditemukan dalam sistem pasokan air dan sistem air sirkulasi AC. Keuntungannya terletak pada pemeliharaan yang mudah, tetapi kinerja penyegelan relatif terbatas.
Pelat katup eksentrik tunggal
Dengan merancang pusat batang katup untuk menyimpang sedikit dari pusat pelat katup, resistansi gesekan selama proses pembukaan dan penutupan secara efektif dikurangi. Struktur ini berkinerja sangat baik di bawah kondisi sedang dan rendah tekanan (PN16-PN25), dan sangat cocok untuk pengolahan limbah dan transportasi cairan kimia umum.
Pelat katup eksentrik ganda
Ini mengadopsi desain offset ganda untuk batang katup dan pelat katup, mengoptimalkan sudut kontak penyegelan dan secara signifikan memperpanjang masa pakai. Dalam kondisi kerja bertekanan menengah dan tinggi mulai dari PN25 hingga PN40, ini sangat cocok untuk sistem pipa di industri minyak bumi dan kimia yang membutuhkan sering membuka dan menutup.
Tiga pelat katup eksentrik
Karena desain triple eksentrik batang katup, pelat katup dan kursi katup, metal metal telah mencapai perubahan teknologi dalam hal kinerja gesekan. Ituberkualitas tinggiStruktur dapat menahan suhu hingga 600 ℃ dan tekanan di atas PN64, menjadikannya produk pilihan utama untuk pipa uap dan sistem transportasi minyak/gas.
Ii. Analisis Karakteristik Bahan Lempeng Katup
Seri Bahan Logam
Piring katup besi cor: Termasuk besi cor abu -abu HT200/HT250 dan besi cor ulet QT450. Ini memiliki kinerja biaya tinggi dan resistensi korosi yang terbatas. Ini terutama digunakan dalam sistem air tekanan rendah dan transportasi gas non-korosif.
Pelat katup baja karbon: Dengan kekuatan yang lebih unggul daripada besi cor, WCB (A216) dan LCB (baja karbon suhu rendah) dapat menahan tekanan hingga PN40. Namun, mereka perlu digunakan bersama dengan pelapis anti-korosi. Mereka umumnya ditemukan dalam minyak bumi dan pipa-pipa uap bertekanan sedang dan rendah.
Pilihan pelat katup stainless steel
304 Stainless Steel: Jenis tujuan umum untuk industri makanan dan farmasi
316 Stainless Steel: Model korosi air anti-laut (mengandung molibdenum)
Dual-phase steel: Strength doubles, corrosion resistance is even stronger.
SuperBaja tahan karat: Mampu menahan semua asam kuat
Bahan khusus
Paduan Hastelloy: Pria tangguh melawan asam kuat
Paduan Berbasis Nikel: Tahan terhadap Suhu Hingga 1000 ℃
Lapisan plastik / pelapis karet: tahan terhadap suhu tinggi tetapi tahan korosi
Lapisan keramik: juara kecil yang tangguh
AKU AKU AKU. Tiga elemen untuk modelPilihan
Media Melihat:
Bahan tahan korosi: 316/ baja dupleks
Dilapisi dengan partikel yang tahan abrasif
Segel lunak untuk cairan bersih
Periksa kondisi operasi:
Suhu normal (≤ 80 ℃): penyegelan karet
Suhu sedang (80 - 400 ℃): segel logam
Suhu tinggi (≥ 400 ℃): paduan khusus
Struktur eksentrik tiga bias bertekanan tinggi
Lihat Industri:
Makanan dan Kedokteran: 316L + PTFE
Petrokimia: Eksentrisitas Tri-End Standar API
Iv. Opsi pencocokan klasik
Air keran: besi cor/stainless steel + karet
Pipa asam klorida: paduan Hastelloy
Asam sulfat pekat: harus dilapisi dengan PTFE
Pengolahan Makanan: Stainless Steel yang dipoles cermin
Transportasi Bubur Batubara: Pelapisan Keramik
V. Pertanyaan Umum
Air laut tidak dapat diolah dengan baja dupleks kelas 316. Lebih banyak dibutuhkan.
Asam sulfat pekat harus dilapisi dengan plastik; Stainless steel akan memburuk.
Resistensi keausan tinggi menggunakan tungsten carbide, dengan umur yang 5 kali lebih lama.
Pasang filter jika ada kotoran.
Vi. Poin Pemeliharaan
Periksa keausan secara teratur
Inspeksi rutin area kritis dilakukan setiap 2 hingga 3 tahun.
Disarankan agar file pemeliharaan ditetapkan.
Katup suhu tinggi perlu dipanaskan sebelumnya.
Vii. Tren masa depan
Bahan baru yang lebih tahan lama
Dengan fungsi pemantauan cerdas
Desain yang lebih ramah lingkungan
Layanan Kustomisasi yang dipersonalisasi
Saran Seleksi:
Berikan parameter kondisi operasi tertentu. Insinyur profesional akan merekomendasikan solusi terbaik. Untuk proyek -proyek penting, disarankan untuk melakukan tes terlebih dahulu.
