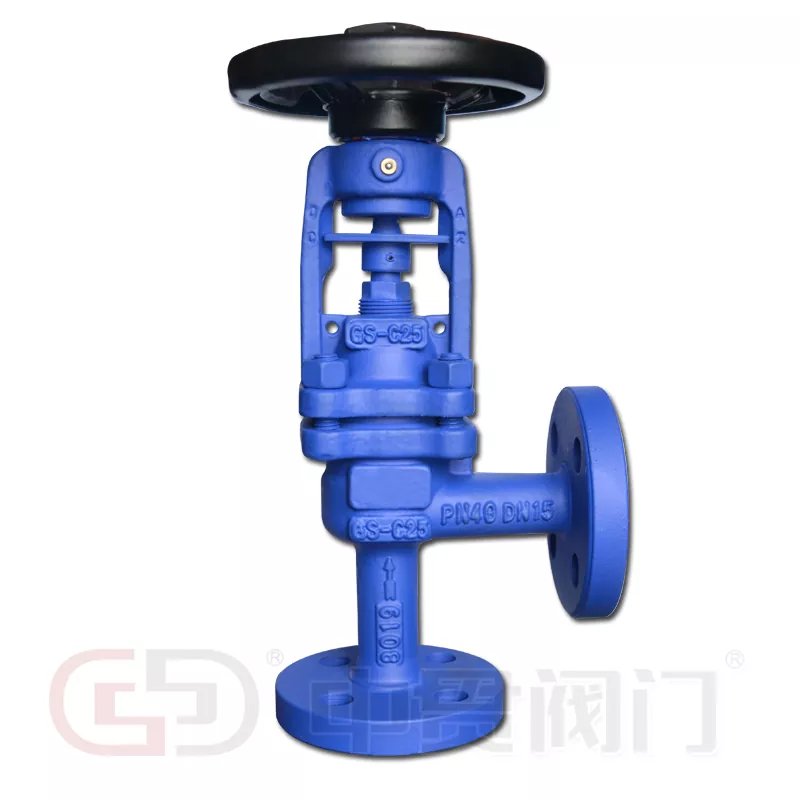

Zhongguan mendukung pengadaan katup industri denganBellows Sealed Globe Valve untuk Layanan Uap, dirancang untuk saluran pipa uap di mana penyegelan batang, perubahan suhu, dan kinerja penutup memengaruhi pemilihan katup. Bellow metaliknya memberikan penghalang penyegelan batang utama, sementara pengepakan sekunder menambah lapisan penahan lainnya. Rangkaian produk mencakup DN15–DN400 dan PN16–PN40, dengan suhu pengoperasian maksimum yang tercantum sebesar 600°C.
Sistem uap membuat segel batang katup terkena suhu tinggi, perubahan tekanan, dan siklus pemanasan dan pendinginan yang berulang. Pengepakan konvensional dapat mengalami keausan dan memerlukan penyesuaian berkala. Desain bersegel bellow menggunakan elemen logam fleksibel antara batang katup dan rakitan kap mesin untuk memisahkan area batang bergerak dari media proses.
Ujung bawah bellow dilas ke batang, sedangkan ujung atas dipasang di dalam kap mesin dan rakitan bodi. Pengaturan ini membatasi kontak langsung antara media proses dan area pengepakan batang, membuat desain ini cocok untuk distribusi uap, jalur bantu boiler, peralatan pemanas industri, dan perpipaan penukar panas.
Bellows Sealed Globe Valve untuk Layanan Uap sangat relevan jika pengendalian kebocoran batang eksternal merupakan bagian penting dari desain perpipaan. Pemilihan material bellow mempengaruhi ketahanan terhadap suhu, korosi, dan pergerakan siklik, sedangkan badan katup dan material trim menentukan kompatibilitas dengan lingkungan proses.
Katup menggunakan dua elemen penyegel batang yang berbeda. Penghembus logam membentuk penghalang utama, dan pengepakan sekunder memberikan penahan tambahan jika segel primer rusak.
Integritas bellow dipengaruhi oleh kompatibilitas material, kondisi tekanan dan suhu, paparan korosi, dan frekuensi pergerakan batang. Pergerakan yang berulang-ulang dapat menyebabkan kelelahan, sedangkan media yang tidak sesuai dapat mempercepat degradasi material. Pengepakan sekunder memberikan penahanan tambahan tetapi tidak mengembalikan integritas struktural dari bellow yang rusak.
Pengaturan penyegelan ini relevan untuk instalasi uap dimana pengurangan kebocoran pengepakan batang secara rutin merupakan prioritas. Kinerja katup secara keseluruhan juga bergantung pada permukaan penyegelan internal, pergerakan batang, dan material yang dipilih.
Untuk tugas isolasi, cakram dan dudukan harus mampu mematikan secara efektif pada kondisi pengoperasian yang ditentukan. Pemilihan material dudukan dan cakram memengaruhi ketahanan terhadap keausan dan kerusakan permukaan, sedangkan permukaan keras Stellite opsional dapat dipertimbangkan jika kondisi servis yang ditentukan memerlukan permukaan penyegelan yang lebih keras.
Aplikasi yang umum mencakup cabang distribusi uap, pipa bantu boiler, sirkuit pemanas, dan sambungan penukar panas. Ukuran katup dan kelas tekanan harus sesuai dengan desain pipa dan kondisi pengoperasian.
Globe valve dapat mengatur aliran melalui perubahan posisi cakram. Namun, pelambatan yang terus menerus membuat cakram dan dudukannya terkena kecepatan fluida, penurunan tekanan, dan potensi erosi. Uap yang mengandung kondensat dapat menimbulkan risiko keausan tambahan pada beberapa kondisi pengoperasian.
Untuk pengaturan yang sering, pemilihan harus mempertimbangkan rentang aliran yang diharapkan, perbedaan tekanan, frekuensi operasi, dan desain trim. Apabila tugas utamanya adalah isolasi terbuka penuh atau isolasi tertutup penuh, prioritas seleksi mungkin berbeda dari pembatasan berkelanjutan.
Bellows Sealed Globe Valve untuk Layanan Uap tersedia dengan beberapa bahan bodi, bellow, dan pengepakan. Opsi ini mendukung berbagai kombinasi ketahanan suhu, kompatibilitas korosi, persyaratan mekanis, dan pertimbangan pemeliharaan.
Opsi bodi baja karbon dan besi cor melayani persyaratan mekanis dan pengoperasian yang berbeda dari bodi baja tahan karat. Untuk pemilihan bellow, SS304, SS316, SS316L, SS310S, dan Hastelloy C menawarkan karakteristik material yang berbeda untuk paparan termal dan kimia. PTFE dan pengepakan grafit menyediakan bahan penyegel sekunder alternatif untuk kondisi layanan yang berbeda.
Standar ini memberikan titik referensi untuk desain katup, kompatibilitas dimensi, sambungan flensa, dan pengujian. Mereka membantu menetapkan dasar teknis untuk mengintegrasikan katup ke dalam pipa uap yang ada.
Rangkaian produk yang disebutkan mencakup DN15–DN400, kelas tekanan PN16–PN40, dan suhu pengoperasian maksimum yang tercantum sebesar 600°C.
Pemilihan harus dimulai dengan tekanan dan suhu pengoperasian, diikuti dengan kondisi steam, frekuensi siklus yang diharapkan, kinerja penghentian yang diperlukan, dan dimensi sambungan pipa. Material bodi dan kelas tekanan menentukan parameter mekanis utama, sedangkan paduan bellow dan pengepakan sekunder memenuhi persyaratan penyegelan batang.
Untuk layanan uap suhu tinggi, kompatibilitas material dan hubungan tekanan-suhu merupakan hal penting dalam pemilihan konfigurasi. Jika katup akan sering beroperasi, jumlah siklus pergerakan yang diharapkan dan sifat tugas pengaturan juga mempengaruhi persyaratan bellow dan trim.
Zhongguan telah membangun produksinya berdasarkan katup layanan uap selama hampir dua dekade. Pabrik Tianjin dan fasilitas Wenzhou Oubei bekerja bersama-sama — yang satu menangani badan baja dan cor berat, yang lainnya berfokus pada pekerjaan perakitan dan trim presisi. Untuk katup uap bersegel bellow ini, pemisahan itu penting: coran bodi tiba di jalur perakitan yang sudah diverifikasi dimensinya, dan setiap unit bellow dilas, diperiksa kebocorannya, dan dicocokkan dengan batang tertentu sebelum memasuki kap mesin.
Setiap katup yang sudah jadi melewati uji tekanan sebelum pengepakan, dan data pengujian terikat pada nomor seri unit. Permukaan perapat diperiksa setelah pengujian, bukan hanya sebelumnya, karena siklus tekanan itu sendiri dapat mengungkap masalah yang luput dari pemeriksaan statis. Rakitan jok dan cakram dengan hardfacing Stellite opsional ditangani pada jalur terpisah untuk menghindari kontaminasi silang dengan trim standar.
Di sisi teknis, dukungan pemilihan diatur berdasarkan parameter uap tempat Anda beroperasi — tekanan, suhu, frekuensi siklus, dan perilaku kondensat. Garansi satu tahun mencakup masalah terkait kualitas yang telah dikonfirmasi, dan komponen bellow, dudukan, dan pengepakan pengganti tetap tersedia setelah pengiriman. Sertifikat dan kasus proyek sebelumnya tersedia berdasarkan permintaan jika Anda membutuhkannya untuk paket tender.
Untuk distribusi uap dan pemanasan industri, iniBellows Sealed Globe Valve untuk Layanan Uapmemasangkan segel primer bellow logam dengan kemasan sekunder, dalam DN15–DN400 dan PN16–PN40. Opsi terkait samaKatup Industri Standar DINkeluarga termasukKatup Globe Tertutup Bellow Standar DIN, pola lurusKatup Globe Standar DIN, ituKatup Periksa Standar DIN, dan ituKatup Gerbang Standar DIN.
Butuh katup globe bersegel bellow untuk saluran uap Anda? Bagikan tekanan pengoperasian, suhu, dan ukuran DN Anda.
